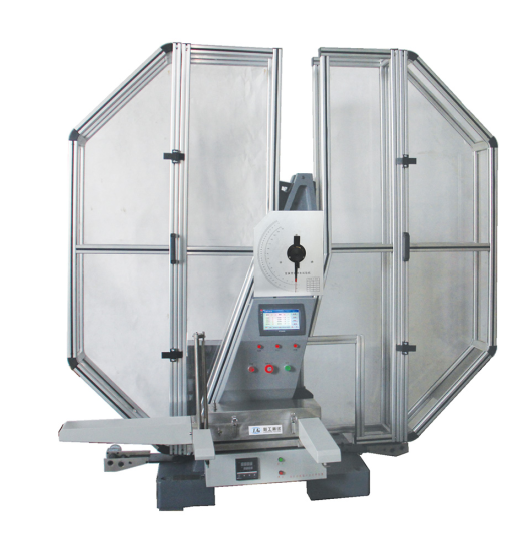

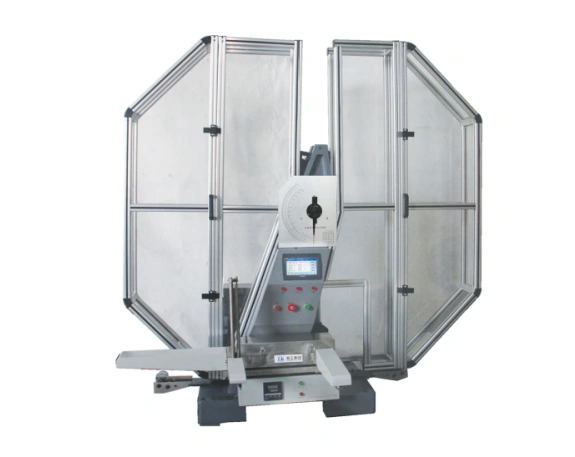

LIANGONG JB 750W– это мощный напольный маятниковый копер, предназначенный для измерения энергии разрушения металлических образцов при проведении механических испытаний на двухопорный изгиб по методу Шарпи с максимальной энергией удара 750 Дж.
Данное устройство позволяет определить, насколько образец (это может быть определенный материал, поверхность или готовое изделие) устойчив к деформации в экстремальных условиях ударной нагрузки.
С помощью маятникового копера JB 750W можно проводить точные и воспроизводимые ударные испытания таких металлических образцов, как сталь, титановые и алюминиевые сплавы, композиты.
LIANGONG JB 750Wсовмещает в себе:
– жесткую несущую раму размером 2100×835×2100 мм и массой 900 кг,
– съемный маятник (молот) с энергией удара 750 Дж и опционально по желанию заказчика дополнительный комплект маятников – 150/300/450/600 Дж.
– устройство для крепления опор образца (наковальня),
– электропривод для взвода, фиксации, спуска и тормоза маятника,
– высокочувствительный датчик измерения угла соударения,
– аналоговую шкалу для определения силы удара,
– автоматическая система управления и обработки результатов измерений на базе персонального компьютера (ПК) с установленным ПО WinImpact Testing System,
– прочное защитное ограждение от осколков образцов замкнутого типа,
– камеру автоматической подачи и центровки образцов (опционально),
– камеру охлаждения (опционально),
– камеру нагрева.
Несущая рама состоит из массивного основания, на котором смонтирована одна стойка. На стойке установлена ось и электропривод, предназначенный для подъема, удержания в заданном положении (углу) и сброса маятника при испытании
На оси с помощью подвижного подшипникового соединения закреплен маятник с молотом на конце. Кроме этого, на оси установлен датчик угла отклонения маятника, который определяет угол взвода до удара и угол взлёта после разрушения образца.
Опоры для образца выбираются, исходя из метода измерений и размеров объекта испытания.
Принцип работы маятникового копра LIANGONG JB 750W:
Все настройки, мониторинг и обработка результатов осуществляются с ПК оператора.
Маятник с помощью электропривода переводится в поднятое положение, а затем спускается с тормоза и падает под действием собственной силы тяжести на образец со скоростью 5±0,5 м/с, отдавая ему часть энергии при соприкосновении, а затем продолжает качающееся движение.
Энергия удара рассчитывается как разность исходной потенциальной энергии молота и потенциальной энергии в точке взлета после соприкосновения с образцом.
Исходная потенциальная энергия обусловлена видом (массой) маятника и углом (высотой) его подъема. Потенциальная энергия после удара определяется массой маятника и углом (высотой) соприкосновения с образцом.
При воздействии молота на образец может произойти его полное или частичное (трещины) разрушение. Чтобы защитить оператора от осколков и ограничить его доступ в зону поражения во время испытания, в маятниковом копере LIANGONG JB 750W предусмотрено прочное защитное ограждение.
При соприкосновении молота с поверхностью образца специальный датчик получает сигнал и фиксируют угол соударения для вычисления фактической энергии, переданной образцу.
Вся информация по встроенному интерфейсу передается в ПК оператора с ПО WinImpact Testing System для последующей обработки, анализа и хранения.
Электропитание копера может быть реализовано от однофазной либо трехфазной сети переменного тока 230/380В, 50 Гц.
<H2> Преимущества использования маятникового копера LIANGONG JB 750W </H2>
– Функциональное ПО WinImpact Testing System позволяет автоматизировать процесс испытаний, чтобы легко и быстро организовать повторяемые монотонные тесты ряда образцов.
– Массивная рама хорошо поглощает вибрацию от испытаний, прочна к интенсивным динамическим нагрузкам, а также обладает отличной устойчивостью и не требует дополнительного крепления при установке.
Опционально для удобства эксплуатации при проведении серийных монотонных испытаний вместе с рамой можно использовать камеру автоматической подачи и центровки образцов.
– Для точной работы маятниковой системы важно, чтобы на всю подвижную конструкцию воздействовала минимальная сила трения, это обеспечивается высококачественным подшипниковым соединением маятника и неподвижной оси стойки.
– Высокая производительность копера обеспечивается приводной системой взведения маятника, автоматизированным управлением и возможностью организовать автоматическую подачу образцов.
– Безопасность эксплуатации маятниковых коперов JB 750W обусловлена надежной конструкцией и защитным ограждением, которое можно снять для удобства обслуживания.
– Для проверки образцов с различной ударной силой для LIANGONG JB 750W существует набор из двух мятников с энергией удара 150/300/450/600/750 Дж. Замена маятника не требует больших усилий и специальных инструментов.
Кроме этого, для испытаний в особых температурных условиях производитель предусмотрел возможность подключения камер нагрева или охлаждения.
Чтобы подобрать необходимую оснастку под ваши задачи, обращайтесь к нашим менеджерам.
Напольный маятниковый копер LIANGONG JB 750W – надежное, точное и высокопроизводительное устройство, комфортное в эксплуатации и обслуживании.
LIANGONG JB 750W может использоваться в тестировании как новых разрабатываемых материалов в научно-исследовательских лабораториях, так и для проверки качества готовых изделий на производстве.
