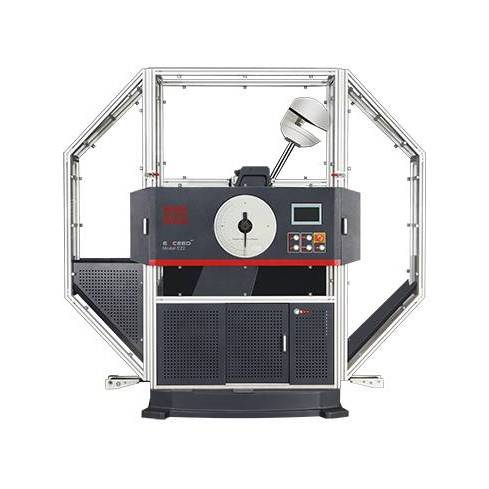

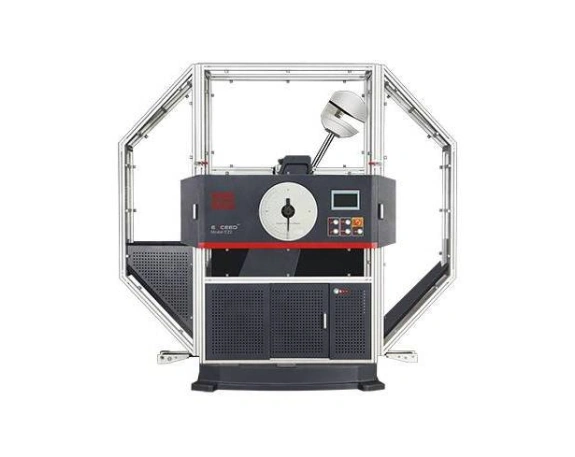

MTS EXCEED E22.452 – это мощный напольный маятниковый копер, предназначенный для измерения энергии разрушения металлических образцов при проведении механических испытаний на двухопорный изгиб, консольный изгиб, ударное растяжение и определения ударной вязкости с максимальной энергией удара 450 Дж.
Данное устройство позволяет определить, насколько образец (это может быть определенный материал, поверхность или готовое изделие) устойчив к деформации в экстремальных условиях ударной нагрузки.
С помощью маятникового копера EXCEED E22.452 можно проводить точные и воспроизводимые ударные испытания таких металлических образцов, как сталь, различные сплавы и композиты.
Тесты могут проводиться по методу Шарпи (ГОСТ Р ИСО 148-1-2013 (ISO 148-1:2009)), по Изоду (ASTM E23, ASTM D256, ГОСТ Р 57715–2017), а также на ударное растяжение ГОСТ 34250-2017 (ISO 8256:2004). Различия состоят в способах крепления образцов.
MTS EXCEED E22.452 совмещает в себе:
– жесткую чугунную несущую раму размером 2238×787×2145 мм и массой 1200 кг,
– съемный молот (маятник),
– держатель образца,
– дисковый тормоз для немедленной остановки движения маятника,
– предохранительный механизм,
– механизм удаления образцов,
– высокочувствительный датчик измерения угла соударения,
– панель управления, встроенную в основание,
– прочное защитное ограждение от осколков образцов.
Несущая рама состоит из массивного основания и двух стоек. На раму смонтирован вал с высокоточными подшипниками, а также фиксатор маятника, закрепленный винтами и пальцами. Тормозной механизм крепится к валу и раме болтами. Система привода расположена в задней части рамы. Для сопряжения двигателя с валом используется двухступенчатый редуктор с муфтой.
На переднем конце маятника располагается боек (радиусом 2 или 8 мм), связанный с энкодером (цифровым датчиком угла поворота), а задний конец соединяется с дисковым тормозом.
Держатели образцов выбираются, исходя из метода измерений и размеров объекта испытания.
Принцип работы маятникового копра EXCEED E22.452:
Маятник переводится в поднятое положение (угол предварительного подъема – 150°), а затем спускается с тормоза и падает под действием собственной силы тяжести на образец со скоростью 5,24 м/с, отдавая ему часть энергии при соприкосновении, а затем продолжает качающееся движение.
Энергия удара рассчитывается как разность исходной потенциальной энергии молота и потенциальной энергии в точке взлета после соприкосновения с образцом.
Исходная потенциальная энергия обусловлена видом (массой) маятника и углом (высотой) его подъема. Потенциальная энергия после удара определяется массой маятника и углом (высотой) соприкосновения с образцом.
При воздействии молота на образец может произойти его полное или частичное (трещины) разрушение.
При соприкосновении бойка с поверхностью образца энкодер получает сигнал и фиксируют угол соударения для вычисления фактической энергии, переданной образцу. Вся информация по встроенному интерфейсу передается в ПК оператора со специальным ПО для последующей обработки, анализа и хранения.
Специальное ПО позволяет автоматизировать испытания, а также в режиме реального времени наблюдать за их ходом.
Преимущества использования маятникового копера MTS EXCEED E22.452
– Цифровая эргономичная панель EXCEED E22.452 управления позволяет легко и быстро задать стартовый угол маятника, управлять его движением, проверить калибровку устройства, а также рассчитать ударную вязкость. При подключении ПК со специальным ПО для панели можно выбрать язык интерфейса и единицы измерения.
– Массивная чугунная рама хорошо поглощает вибрацию от испытаний, прочна к интенсивным динамическим нагрузкам, а также обладает отличной устойчивостью и не требует дополнительного крепления при установке.
– Для точной работы маятниковой системы важно, чтобы на всю подвижную конструкцию воздействовала минимальная сила трения, это обеспечивается высококачественным подшипниковым соединением молота и неподвижной оси стойки, а также работающим без трения датчиком измерения угла. Высокая производительность копера обеспечивается приводной системой взведения маятника.
– Безопасность эксплуатации маятниковых коперов EXCEED E22.452 обусловлена надежной конструкцией и защитным экраном, который можно снять для удобства обслуживания.
– Для проверки образцов с различной ударной силой для MTS EXCEED E22.452 существует набор мятников с различной энергией удара 150/300/450 Дж. Замена маятника не требует больших усилий и специальных инструментов.
Чтобы подобрать необходимый маятник и крепления для образца под ваши задачи, обращайтесь к нашим менеджерам.
Напольный маятниковый копер MTS EXCEED E22.452 – универсальное, надежное, точное и высокопроизводительное устройство, комфортное в эксплуатации и обслуживании.
MTS EXCEED E22.452 может использоваться в тестировании как новых разрабатываемых материалов в научно-исследовательских лабораториях, так и для проверки качества готовых изделий на производстве.
