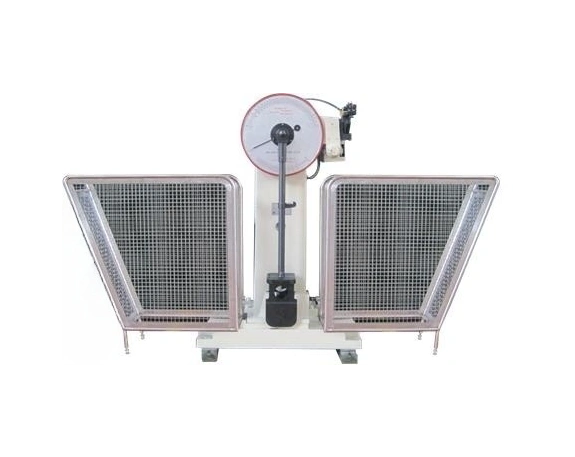

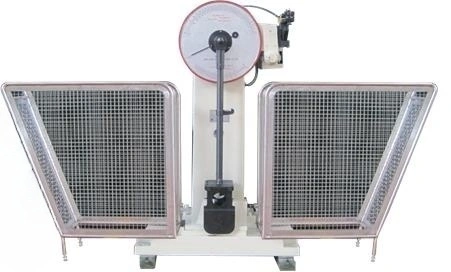

Маятниковый копер JB-300A I/C производства Time Group Inc. разработан для проведения динамических ударных испытаний образцов из металлов, сплавов и композитов на двухопорный и консольный изгиб в соответствии со стандартами EN ISO 148, ASTM E 23, GB/229 и GB/T 3808-22-002, EN ISO 14556, EN ISO 11343, BS 131-1, ГОСТ 9454-78.
JB-300A I/C – это напольная машина размером 2124х600х1340 мм и массой 650 кг.
Устройство совмещает в себе:
– массивную раму высокой жесткости с вертикальной стойкой,
– съемный маятник с ударным приспособлением (Шарпи/Изода),
– сменные опоры для размещения образца,
– оптический датчик углового перемещения (энкодер),
– аналоговую шкалу для отображения результатов измерений,
– маятниковый тормоз,
– предохранительное устройство удержания маятника в поднятом положении,
– электроприводную систему взведения и спуска мятника с пультом управления,
– защитное ограждение со стальным каркасом.
Для копра JB-300A I/C доступны сменные маятники, обеспечивающие для него потенциальную энергию – 150/300 Дж по методу Шарпи и 85/170 Дж по методу Изода.
Рабочий диапазон каждого маятника составляет 10% – 100 % от номинальных его характеристик, а скорость падения (приложения ударной нагрузки) – 5,2 м/с.
Для размещения образцов применяются сменные наковальни: метод Шарпи – с двумя опорами, метод Изода – с тисками.
Результаты измерения отображаются на аналоговой шкале копра, цена деления которой для маятников 85 и 150 Дж составляет 1 Дж, а для маятников 170 и 300 Дж – 2 Дж.
Принцип работы копра (метод Шарпи/Изода):
1. На маятник копра устанавливается маятник, соответствующий выбранному методу тестирования и необходимой ударной нагрузке.
2. Взведение маятника производится при помощи электропривода, угол подъема – 150° для метода Шарпи и 90° для метода Изода. Чтобы зафиксировать маятник в поднятом положении используется специальный предохранитель.
3. Образец размером 55х10х10 мм размещается в основании копра на специальной наковальне, соответствующей выбранному методу испытаний. В качестве заранее определенного места разрушения на образец могут быть нанесены насечки U- или V-образной формы.
4. После проведения всех подготовительных работ защитное ограждение закрывается и при помощи кнопки спуска маятник снимается с предохранителя и под действием собственной силы тяжести падает на образец, отдавая ему часть своей энергии, а затем продолжает качающееся движение.
5. Индикатор на аналоговой шкале копра отображает значение измеренной энергии.
Величина энергии разрушения рассчитывается как разность исходной потенциальной энергии маятника и потенциальной энергии в точке взлета после соприкосновения с образцом и зависит от его веса, угла подъема и соприкосновения с образцом, а также потерь на трение о подшипники и воздух.
Взведение и спуск маятника выполняет электродвигатель с приводом. Усовершенствованный поворотный стержень высокой жесткости предотвращает раскачивание маятника после проведения теста.
Копер может работать в полуавтоматическом режиме, при котором участие оператора будет минимальным, а производительность тестирования – высокой.
Несущая рама JB-300A I/C должна быть установлена на массивном прочном основании, выровненном относительно уровня земли. Его вес должен минимум в 40 раз превышать массу самого тяжелого маятника, то есть быть более 880 кг.
Электропитание JB-300A I/C реализовано от трехфазной сети переменного тока напряжением 380 В (+15%/-5%) и частотой 50±1 Гц. Максимальная потребляемая мощность – 180 Вт.
JB-300A I/C может работать в диапазоне температур окружающей среды – от +10 °С до +35 °С, при влажности до 85% и отсутствии агрессивной среды.
Преимущества использования маятникового копра TIME JB-300A I/C
– Надежная и простая конструкция копра обеспечивает легкость его эксплуатации и обслуживания.
– Современный высокоточный фотоэлектрический датчик углового перемещения, а также поглощение вибраций и раскачивания маятника массивной рамой и жестким стержнем оси обеспечивают высокое качество и стабильность измерений.
– Быстрая смена маятников и наковален для образцов, а также моторизированное управление обеспечивают высокую производительность тестирования и облегчают работу оператора.
– Прочное защитное ограждение защищает оператора от разлетающихся осколков, блокируя их внутри рабочей зоны.
– Копер поставляется с полным набором маятников, ударных приспособлений и наковален для всех доступных методов и энергий, а также со всем необходимым инструментом и крепежом.
Для проведения температурных испытаний производитель разработал климатические камеры, для нанесения насечек на образцы – специальные машинки, а для проверки качества надрезов – оптический проектор.
Чтобы подобрать оптимальную комплектацию прибора под ваши задачи, обращайтесь к нашим менеджерам.
Настольный маятниковый копер TIME JB-300A I/C – это универсальное, надежное, простое в эксплуатации устройство для ударных испытаний образцов из металлов и сплавов на консольный и двухопорный изгиб.
Прибор подходит для использования как в научно-исследовательских лабораториях, так и на производстве (металлургическом, сталелитейном и тд.)
