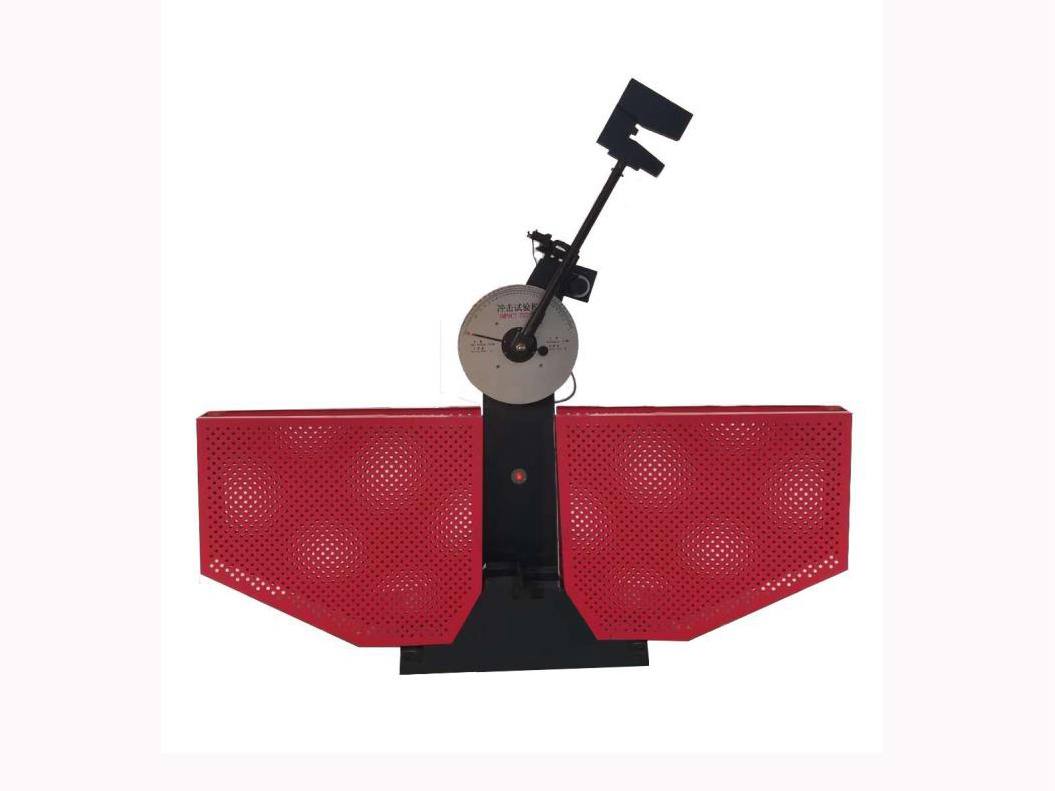

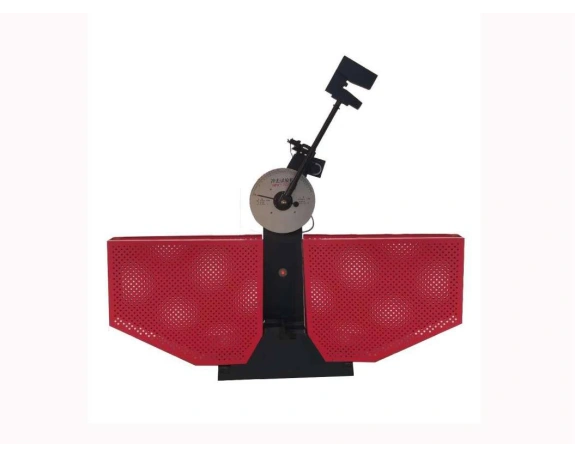

Маятниковый копер JB-500B производства Time Group Inc. разработан для проведения динамических ударных испытаний образцов из металлов, сплавов и композитов на двухопорный изгиб по методу Шарпи с энергией удара до 500 Дж в соответствии со стандартами EN ISO 148, ASTM E 23, GB/229 и GB/T 3808-22-002.
Устройство подходит для проверки особо прочных металлов и сплавов на основе железа, стали и чугуна.
JB-500B – это напольная машина размером 2124×600×1340 мм и весом 550 кг.
Устройство совмещает в себе:
– массивную раму с вертикальной стойкой,
– маятник на шарикоподшипниковом креплении,
– съемный молот с ударным приспособлением (ножом с углом кромки 30°±1),
– сменные опоры для размещения образца,
– аналоговую шкалу для отображения результатов измерений,
– маятниковый тормоз,
– предохранительное устройство удержания маятника в поднятом положении,
– электроприводную систему взведения и спуска маятника с пультом управления,
– защитное ограждение со стальным каркасом.

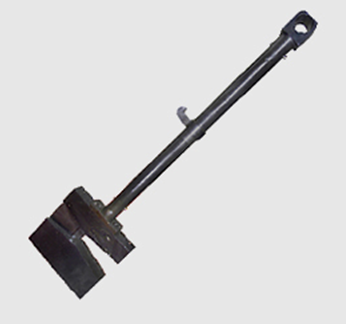

Для маятника JB-500B доступны сменные молоты, обеспечивающие для него потенциальную энергию – 250 или 500 Дж, при этом его рабочий диапазон составит 10% – 100 % от номинальных характеристик, а скорость падения – 5,4 м/с.
Маятник с молотом на 250 Дж весит 17,077 кг, на 500 Дж – 34,154 кг.
Принцип работы копра (метод Шарпи):
- На маятник копра устанавливается молот с ножом, радиус рабочей кромки которого – от 2 до 2,5 мм. Молот выбирается, исходя из необходимой энергии удара для проведения тестирования.
- Взведение маятника производится при помощи электропривода, угол подъема – 150°, для фиксации положения используется специальный предохранитель.
- Образец размером 55х10х10 мм размещается в основании копра на специальной наковальне с двумя опорами, радиус торцевой поверхности которых составляет от 1 до 1,5 мм. Просвет между опорами – 40 мм. В качестве заранее определенного места разрушения на образец могут быть нанесены насечки U- или V-образной формы. При наличии насечки очень важно, чтобы она располагалась строго по центру между опорами наковальни с обратной стороны от точки удара.
- После проведения всех подготовительных работ защитное ограждение закрывается и при помощи кнопки спуска маятник снимается с предохранителя и под действием собственной силы тяжести падает на образец, отдавая ему часть своей энергии, а затем продолжает качающееся движение.
- Индикатор на аналоговой шкале копра отображает значение измеренной энергии разрушения с абсолютной погрешностью ±2,5 Дж для маятника 250 Дж и ± 5,0 Дж для маятника 500 Дж.
Величина энергии разрушения рассчитывается как разность исходной потенциальной энергии маятника и потенциальной энергии в точке взлета после соприкосновения с образцом и зависит от его веса, угла подъема и соприкосновения с образцом, а также потерь на трение о подшипники и воздух.

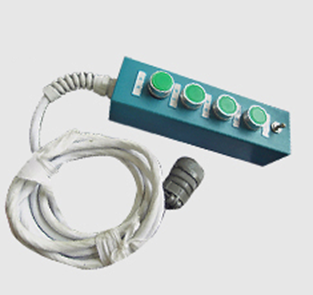

Взведение и спуск ударного приспособления выполняет электродвигатель с приводом, который управляется с проводного пульта.
Копер может работать в полуавтоматическом режиме, при котором участие оператора будет минимальным, а производительность тестирования – высокой.
Несущая рама JB-500B должна быть установлена на массивном прочном основании, выровненном относительно уровня земли. Его вес должен минимум в 40 раз превышать массу самого тяжелого маятника, то есть быть более 1366 кг.
Электропитание JB-500B реализовано от трехфазной сети переменного тока напряжением 380 В и частотой 50 Гц. Максимальная потребляемая мощность – 250 Вт.
JB-500B может работать в диапазоне температур окружающей среды – от +10 °С до +35 °С, при влажности до 85% и отсутствии агрессивной среды.
Преимущества использования маятникового копра TIME JB-500B
– Надежная и простая конструкция копра обеспечивает легкость его эксплуатации и обслуживания.
– Мощная рама поглощает вибрации маятника после удара по образцу, тем самым повышая точность измерений.
– Быстрая смена молотов и опор для образцов, а также моторизированное управление маятником обеспечивают высокую производительность тестирования и облегчают работу оператора.
– Прочное защитное ограждение и пульт дистанционного управления защищают оператора от разлетающихся осколков, блокируя их внутри рабочей зоны и позволяя управлять испытанием с безопасного расстояния.
– Различные аксессуары и приспособления облегчают эксплуатацию копра, повышают точность, повторимость и производительность испытаний:

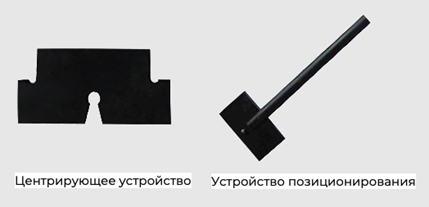

● приспособления для позиционирования и центрирования образцов,
● климатические камеры для проведения температурных испытаний,
● машина для нанесения насечек на образцы,
● оптический проектор для визуального контроля качества нанесения насечек на образцы.
Чтобы подобрать оптимальную комплектацию прибора под ваши задачи, обращайтесь к нашим менеджерам.
Напольный маятниковый копер TIME JB-500B – это надежное, простое в эксплуатации устройство для ударных испытаний образцов из металлов и сплавов.
Прибор подходит для использования как в научно-исследовательских лабораториях, так и на производстве (металлургическом, сталелитейном и тд.)
