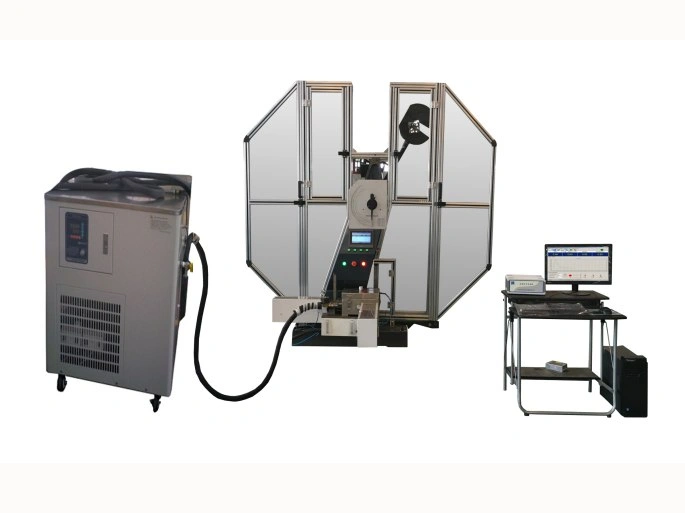

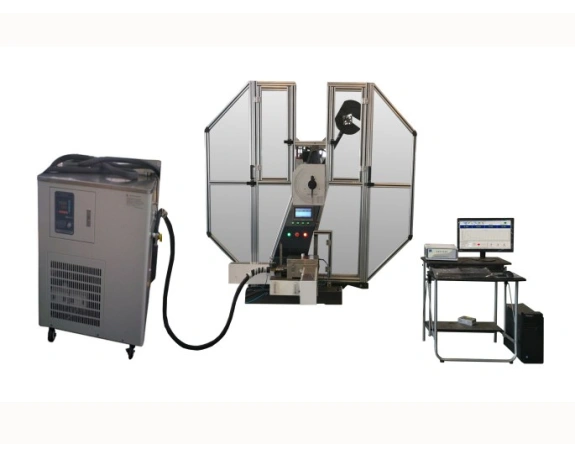

Маятниковый копер JB-W300E производства Time Group Inc. разработан для проведения динамических ударных испытаний образцов из металлов, сплавов и композитов на двухопорный изгиб по методу Шарпи с энергией удара 300 Дж в соответствии со стандартами EN ISO 148, ASTM E 23, GB/229 и GB/T 3808-22-002.
Устройство подходит для проверки особо прочных металлов и сплавов на основе железа, стали и чугуна.
JB-W300E – это машина размером 2100х835х2100 мм и весом 1000 кг, работающая в полностью автоматическом режиме.
Устройство совмещает в себе:
– массивную раму с двумя вертикальными стойками,
– маятник с молотом на шарикоподшипниковом креплении,
– сменные опоры для размещения образца,
– маятниковый тормоз,
– предохранительное устройство удержания маятника в поднятом положении,
– электроприводную систему взведения и спуска маятника,
– полностью замкнутое защитное ограждение со стальным каркасом,
– цифровой блок управления,
– контроллер,
– ПК,
– автоматический податчик образцов,
– аналоговую шкалу (опция).
Маятник JB-W300E воздействует на испытываемый образец с номинальной энергией 300 Дж. Его рабочее плечо (расстояние от оси до центра приложения ударной нагрузки) составляет 750 мм, скорость падения – 5,4 м/с, а крутящий момент – 160,77 Н•м.
Головка маятника оборудована специальным ударным устройством – ножом, радиус скругления кромки которого составляет 2 – 2,5 мм, угол лезвия – 30°, а толщина – 16 мм.
Копер совместим с образцами стандартного размера 55х10х10 мм, которые с помощью автоподатчика размещаются в основании рамы на специальной наковальне с двумя опорами. Радиус торцевой поверхности опор – от 1 до 1,5 мм, просвет между ними – 40 мм.
Две стойки копера и его основание представляют собой единую литую конструкцию, которая отличается высокой жесткостью, устойчивостью, а также оптимальным распределением нагрузки на шарикоподшипниковое соединение, значительно снижающим потери энергии на трение.
В состав пневматического механизма автоподатчика образцов входят высококачественные японские компоненты. Он обеспечивает высокую точность позиционирования образцов, что, в свою очередь, гарантирует высокую точность и повторимость тестирования.
Приводная система управления движением маятника включает в себя систему червячных и зубчатых колес, что обеспечивает плавный подъем до 150°, а также торможение и спуск штанги без искажающих вибраций. Двухкольцевая магнитная муфта рассчитана на крутящий момент до 1000 Н•м.
На стойках копра расположен высокочувствительный проводной датчик углового перемещения (энкодер) с разрешением 0,1° производства японской фирмы OMRON.
Измеренные данные с энкодера вместе с прочими сервисными сигналами поступают на ПЛК (PLC) производства Panasonic. Этот программируемый логический контроллер отличается гибкостью настроек, высокой точностью, надежностью и быстродействием.
Контроллер с высокой скоростью:
– обрабатывает данные с датчиков, кнопок и других источников, формирует управляющие сигналы для механизма взведения и спуска маятника, а также для автоподатчика образцов;
– отправляет сервисную информацию и измеренные величины с датчика на блок управления и персональный компьютер.
Измеренная энергия разрушения отображается на встроенном сенсорном дисплее копра и мониторе ПК в цифровом формате с дискретностью значений 0,1 Дж. Опционально копер может быть оборудован традиционной аналоговой шкалой, индикатор которой также будет показывать результаты испытаний.
ПК с установленным специализированным ПО подключается к JB-W300E по интерфейсу RS-232.
С помощью ПК, как и с сенсорного дисплея блока управления, можно управлять работой копра, задавать настройки испытаний, обрабатывать полученные результаты, формировать отчеты, сохранять информацию и выводить на печать.
Принцип работы копера (метод Шарпи):
- Взведенный маятник с ножом в качестве ударного приспособления падает под действием своей силы тяжести на образец, размещенный на наковальне в основании рамы.
- Под действием энергии удара образец, на который в качестве заранее определенного места разрушения возможно нанесение насечек U- или V-образной формы, разрушается.
- Энкодер копера измеряет угловое перемещение, которое проделал маятник до образца и передает данные в блок управления, на основе которых рассчитывается энергия разрушения, как разность исходной потенциальной энергии маятника и потенциальной энергии в точке взлета после соприкосновения с образцом. Эта величина зависит от веса маятника, угла подъема и соприкосновения с образцом, а также от потерь на трение о подшипники и воздух.
- Измеренная энергия отображается в цифровом формате на дисплее копера и мониторе ПК, а также опционально можно установить аналоговую шкалу, где результаты будет показывать индикатор в виде стрелки.
- Результаты измерений, переданные в ПК со специализированным ПО доступны для обработки, составления отчетов, хранения, передачи и вывода на печать.
Несущая рама JB-W300E должна быть установлена на массивном прочном основании, выровненном относительно уровня земли. Его вес должен минимум в 40 раз превышать массу маятника.
Электропитание JB-W300E реализовано от трехфазной сети переменного тока напряжением 380 В и частотой 50 Гц. Максимальная потребляемая мощность – 550 Вт.
JB-W300E может работать в диапазоне температур окружающей среды – от +10 °С до +35 °С, при влажности до 85% и отсутствии агрессивной среды.
Преимущества использования маятникового копра TIME JB-W300E
– Надежная и простая конструкция копра обеспечивает легкость его эксплуатации и обслуживания.
– Высокочувствительный датчик углового перемещения, точность позиционирования образцов автоподатчиком обеспечивают возможность организации повторимых серийных тестов высокого качества.
– Литая двухстоечная конструкция рамы копра обеспечивает высокую жесткость, поглощает вибрации маятника после удара по образцу, тем самым повышая точность измерений.
– Высокоскоростное цифровое управление и обработка результатов, быстрая установка маятника и опор для образцов, а также полностью автоматический режим работы копра обеспечивают высокую производительность тестирования и минимизируют ошибки, обусловленные человеческим фактором.
– Прочное полностью замкнутое защитное ограждение и пульт дистанционного управления защищают оператора от разлетающихся осколков, блокируя их внутри рабочей зоны и позволяя управлять испытанием с безопасного расстояния.
– Для качественной подготовки образцов к испытаниям производитель разработал вспомогательные устройства:
● климатические камеры для проведения температурных испытаний,
● машина для нанесения насечек на образцы,
● оптический проектор для визуального контроля качества нанесения насечек на образцы.
Чтобы подобрать оптимальную комплектацию прибора под ваши задачи, обращайтесь к нашим менеджерам.
Автоматический цифровой маятниковый копер TIME JB-W300E – это надежное, простое в эксплуатации устройство для ударных испытаний образцов из металлов и сплавов. Он отличается высокой скоростью работы и точностью измерений.
Прибор подходит для проведения серийных тестов высокой интенсивности как в научно-исследовательских лабораториях, так и на производстве (машиностроение, судостроение, атомная, энергетическая, аэрокосмическая отрасли и т. д.)
