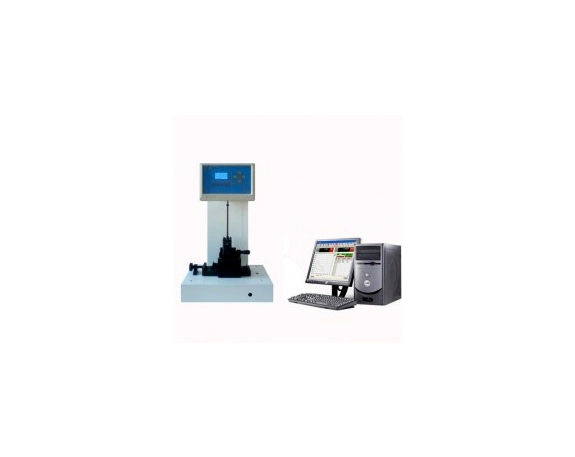

Маятниковый копер XJ-50Z производства Time Group Inc. разработан для проведения динамических ударных испытаний неметаллических образцов на двухопорный и консольный изгиб с энергией удара от 1 до 50 Дж в соответствии со стандартами EN ISO 180, ГОСТ 19109-80, ГОСТ 4647-80, EN ISO 179, GB/T1043, GB/T 1843, ASTM D256, DIN 53453, GB 18743, ISO 9854, DIN1 2608 и др.
Устройство подходит для проверки пластмасс, труб и проводки из пластика, усиленного нейлона, керамики, камней, стекол, диэлектриков, изоляционных материалов, а также металлов и сплавов с низкими энергиями разрушения (ASTM E23, 50 Дж).
XJ-50Z – это настольная установка размером 700×750×950 мм и весом до 150 кг.
Устройство совмещает в себе:
– раму с вертикальной стойкой, на оси которой с помощью шарикоподшипникового крепления устанавливается маятник,
– съемный маятник,
– съемную наковальню для размещения образца,
– цифровой блок управления с дисплеем и возможностью подключения ПК,
– предохранительное устройство удержания маятника в поднятом положении,
– электропривод для взведения и спуска маятника.
Для копра XJ-50Z доступны сменные маятники:
● метод Шарпи – с энергией удара 5/7,5/15/25/50 Дж, скоростью удара – 2,9/3,8 м/с и углом взведения – 160°,
● метод Изода – с энергией удара 1/2,75/5,5/11/22 Дж, скоростью удара – 3,5 м/с и углом взведения 97,42°.
Рабочий диапазон каждого маятника составляет 10% – 90 % от номинальных характеристик.
Для размещения образца в основании копра предусмотрены сменные наковальни для разных методов испытаний:
● на двухопорный изгиб – с двумя опорами, расстояние между которыми можно регулировать до 40/60/70/95 мм в зависимости от размера образца,
● на консольный изгиб – с тисками (замками) для фиксации одного конца образца.
Управление работой копра осуществляется с цифрового блока, оборудованного оптико-электронным преобразователем и дисплеем, на котором отображается вся техническая информация: энергия и угол подъема маятника, единицы измерения и т. д.
С помощью интерфейсной платы прибор подключается к ПК со специализированным ПО.
С ПК можно вводить все настройки испытания, просматривать результаты испытаний в режиме реального времени, собирать, хранить, передавать и анализировать полученные данные, проводить их статистическую оценку, а также составлять отчеты по различным формам и выводить их на печать.
Принцип работы копра (метод Шарпи/Изода):
- На копер устанавливается маятник с выбранным запасом потенциальной энергии.
- Маятник с помощью электропривода приводится во взведенное положение, для его фиксации используется специальный предохранитель.
- Образец размещается в наковальне. В качестве заранее определенного места разрушения на образец могут быть нанесены насечки U- и V-образной формы.
- После проведения всех подготовительных работ маятник спускается с предохранителя и под действием собственной силы тяжести падает на образец, отдавая ему часть своей энергии, а затем продолжает качающееся движение.
- Измеренная энергия разрушения отображается на дисплее блока управления копра и мониторе ПК (при наличии подключения) в цифровом формате.
Величина энергии разрушения рассчитывается как разность исходной потенциальной энергии маятника и потенциальной энергии в точке взлета после соприкосновения с образцом и зависит от его веса, угла подъема и соприкосновения с образцом, а также потерь на трение о подшипники и воздух.
Для высокой точности испытаний XJ-50Z необходимо разместить на прочном массивном столе, выровненном относительно уровня земли.
Для данной модели копра предусмотрено электропитание от однофазной сети переменного тока 220 В/50 Гц. Потребляемая мощность – не более 150 Вт.
XJ-50Z может работать в диапазоне температур окружающей среды – от +10 °С до +35 °С, при влажности до 85% и отсутствии агрессивной среды.
Преимущества использования маятникового копра TIME XJ-50Z
– Надежная и простая конструкция копра обеспечивает легкость эксплуатации и обслуживания копра XJ-50Z.
– Массивная рама поглощает вибрации маятника после удара по образцу, тем самым повышая точность измерений.
– Универсальность данного прибора обусловлена возможностью проводить испытания по двум самым распространённым методам (на двухопорный и консольный изгиб) с разными энергиями разрушения.
– Быстрая смена молотов и наковален, цифровая настройка и обработка результатов, а также электроприводное взведение и спуск маятника обеспечивают высокую производительность тестирования и облегчают работу оператора.
– Копер поставляется с полным комплектом доступных маятников и наковален, а также со вспомогательными инструментами и крепежом. Для температурных испытаний производитель разработал климатические камеры, для нанесения насечек на неметаллические образцы – специальный станок, а для проверки качества нанесения – оптический проектор.
Чтобы подобрать оптимальную комплектацию прибора под ваши задачи, обращайтесь к нашим менеджерам.
Настольный маятниковый копер TIME XJ-50Z – это универсальное, надежное, простое в эксплуатации цифровое устройство для ударных испытаний образцов из пластмасс, керамики, нейлона, стекла и других диэлектриков. Прибор подходит для использования как в научно-исследовательских лабораториях, так и на производстве.
