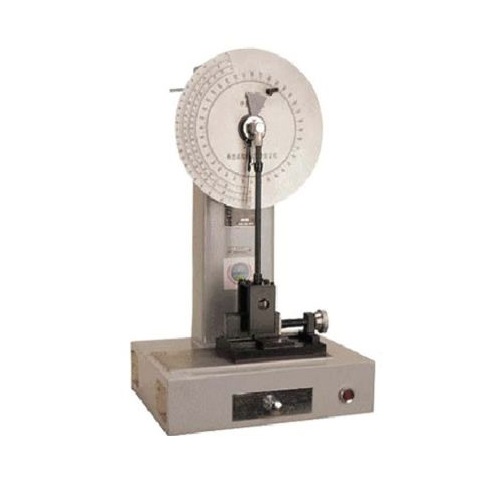

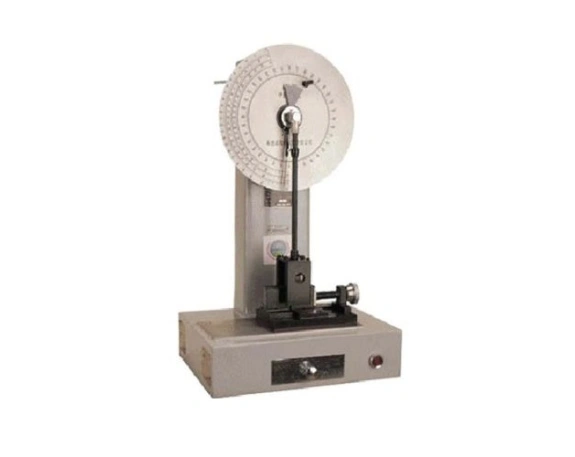

Маятниковый копер XJU-2.75 производства Time Group Inc. разработан для проведения динамических ударных испытаний неметаллических образцов на консольный изгиб по методу Изода с энергией удара до 2,75 Дж в соответствии со стандартами EN ISO 180, ГОСТ 19109-80.
Устройство подходит для проверки пластика, усиленного нейлона, керамики, стекол, диэлектриков.
XJU-2.75 – это настольная установка размером 400×340×750 мм и весом до 60 кг.
Устройство совмещает в себе:
– раму с вертикальной стойкой, на оси которой с помощью шарикоподшипникового крепления устанавливается маятник,
– съемный маятник,
– наковальню с тисками для размещения образца,
– аналоговую шкалу для отображения результатов измерений,
– предохранительное устройство удержания маятника в поднятом положении,
– электропривод для взведения и спуска маятника.
Для копра XJU-2.75 доступны два сменных маятника 1 и 2,75 Дж с длиной плеча (расстояние от оси до центра приложения ударной нагрузки) – 322 мм.
При этом рабочий диапазон маятника составит 10% – 90 % от номинальных характеристик, угол подъема – 160°, скорость падения – 3,5 м/с.
В основании копра размещается наковальня с тисками (замками) для фиксации одного конца образца. Расстояние от ударного устройства до верхней поверхности замка – 22 мм.
Чтобы максимально точно расположить образец в наковальне, производитель оборудовал копер индикаторами средней линии и регулирования расстояния.
Результаты испытаний отображаются на встроенной круговой аналоговой шкале, цена деления составляет 0,01 Дж для маятника 1 Дж и 0,02 Дж для маятника 2,75 Дж.
Принцип работы копра (метод Изода):
- На копер устанавливается маятник с выбранным запасом потенциальной энергии.
- Маятник с помощью электропривода приводится во взведенное положение, для его фиксации используется специальный предохранитель.
- Образец размещается в тисках наковальни. В качестве заранее определенного места разрушения на образец могут быть нанесены насечки V-образной формы.
- После проведения всех подготовительных работ маятник спускается с предохранителя и под действием собственной силы тяжести падает на образец, отдавая ему часть своей энергии, а затем продолжает качающееся движение.
- Индикатор на аналоговой шкале копра отображает значение измеренной энергии разрушения с относительной погрешностью ±1,0 %.
Величина энергии разрушения рассчитывается как разность исходной потенциальной энергии маятника и потенциальной энергии в точке взлета после соприкосновения с образцом и зависит от его веса, угла подъема и соприкосновения с образцом, а также потерь на трение о подшипники и воздух.
Копер управляется полностью вручную оператором.
Для высокой точности испытаний XJU-2.75 необходимо разместить на прочном массивном столе, выровненном относительно уровня земли.
Для данной модели копра предусмотрено электропитание от однофазной сети переменного тока 220 В/50 Гц. Потребляемая мощность – не более 100 Вт.
XJU-2.75 может работать в диапазоне температур окружающей среды – от +10 °С до +35 °С, при влажности до 85% и отсутствии агрессивной среды.
Преимущества использования маятникового копра TIME XJU-2.75
– Надежная и простая конструкция копра обеспечивает легкость эксплуатации и обслуживания копеа XJU-2.75.
– Массивная рама поглощает вибрации маятника после удара по образцу, тем самым повышая точность измерений.
– Быстрая смена молотов и образцов в наковальне, а также электроприводное взведение и спуск маятника обеспечивают высокую производительность тестирования и облегчают работу оператора.
– Копер поставляется с полным комплектом доступных маятников, а также со вспомогательными инструментами и крепежом. Для нанесения насечек на образцы производитель разработал специальную машинку, а для контроля качества надрезов – оптический проектор.
Чтобы подобрать оптимальную комплектацию прибора под ваши задачи, обращайтесь к нашим менеджерам.
Настольный маятниковый копер TIME XJU-2.75 – это надежное, простое в эксплуатации устройство для ударных испытаний образцов из пластмасс, керамики, нейлона, стекла и других диэлектриков. Прибор подходит для использования как в научно-исследовательских лабораториях, так и на производстве.
