MTS 322.41 – это двухколонная напольная сервогидравлическая испытательная машина производства MTS Systems Corporation (США), предназначенная для проведения статических и динамических испытаний образцов и готовых изделий из различных материалов с максимальной усталостной нагрузкой (пределом прочности) 500 кН.
С помощью машин серии 322 можно проводить испытания образцов и изделий из металлов, композитов, пластика, в том числе готовых изделий, крупногабаритных сборочных узлов, амортизаторов.
MTS 322.41 совмещает в себе:
– несущую раму,
– устройство предварительного нагружения,
– сервопривод (актуатор),
– сервисный коллектор,
– держатели аксессуаров (креплений, захватов, компрессионных пластин и т. д.) для фиксации образцов,
– цифровой блок управления с пультом и специальным ПО,
– силовой датчик серии 611,
– гидравлическую силовую установку (станцию) MTS SilentFlo™ Hydraulic Power Unit (HPU).
Несущая рама в стандартном исполнении весит 3870 кг (без учета аксессуаров) и предусматривает одну зону проведения испытаний шириной 762 мм и высотой 2057 мм.
Она состоит из:
– двух жестких стоек (опорных колонн),
– подвижной жесткой алюминиевой траверсы с высокой собственной частотой,
– системы дополнительного позиционирования, состоящей из гидравлических подъемников с замками,
– устойчивого основания, которое включает в себя прочную испытательную поверхность (плиту) с Т-образными пазами на прочных металлических ножках с изолирующими накладками.
Стандартная высота несущей рамы – 3677 мм, а высота испытательной плиты от пола – 984 мм, жесткость– 4,2 x 108 Н/метр.
Конструкция испытательной машины 322.41 – модульная, она может быть легко трансформирована под определенные задачи.
Траверса с приводом могут располагаться как в середине испытательной плиты, так и сбоку.
Кроме этого, сам привод можно разместить:
– вертикально в основании несущей рамы (под испытательной плитой),

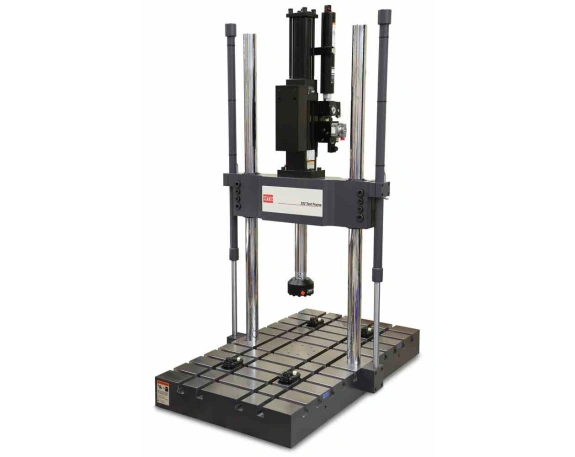

– вертикально на подвижной траверсе,
– в горизонтальном положении,
– поворотное размещение на траверсе с регулировкой оси приложения нагрузки.
Для двухосных испытаний MTS 322.41 может быть оборудована двумя приводами с разными векторами приложения нагрузки.
Универсальная испытательная плита шириной 1067 мм и глубиной 1500 мм с Т-образными пазами представляет собой полноценный рабочий стол типа верстака, на который можно смонтировать как небольшие образцы, так и крупногабаритные сборочные узлы и детали
Несущие стойки повышенной жесткости с прочным хромированным покрытием производятся на промышленном прецизионном оборудовании, отличаются стабильностью и точностью позиционирования, долгим сроком службы, а также легкостью очистки.
Дополнительная система позиционирования траверсы располагается по бокам от стоек и состоит из гидравлических подъемников, делающих процесс перемещения плавным и быстрым, и замков для надежной фиксации траверсы в заданном положении.
На траверсе располагаются:
– высокочувствительный низкопрофильный (для увеличения испытательного пространства) тензодатчик усилия серии 611, который подходит для точных статических и динамических испытаний,
– устройство предварительного нагружения по принципу Superbolt®, которое позволяет полностью установить требуемую нагрузку для тензодатчика при помощи ручных инструментов,
– сервопривод (опционально).
Сервопривод серии 244 (актуатор) отличается компактными размерами, прочностью, высокой устойчивостью к боковым нагрузкам и долговечностью.
Сервоклапаны серии 255 оборудованы плотно соединенными между собой аккумуляторами серии 111, что обеспечивает высокую чувствительность и скорость отклика привода.
Эргономичный цифровой модуль управления включает в себя панель с четко промаркированными кнопками, тумблерами и индикаторами, а также пульт дистанционного управления. Интуитивно понятный интерфейс и качество сборки делают задание настроек и управление испытанием (в том числе и гидравлическими подъемниками с замками) легким и комфортным процессом. Блок управления может быть встроен в основание машины либо располагаться отдельно, как самостоятельный модуль.
Набор высокочувствительных датчиков и универсальных контроллеров позволяет задавать точные настройки, обеспечивать высокоскоростной сбор данных и управление процессом тестирования по замкнутому контуру. Благодаря гибкой конфигурации (возможности масштабирования и различной компоновки) контроллеров, на их базе можно организовать надежные и точные монотонные серийные испытания, в том числе и многоканальные на нескольких машинах.
В качестве источника гидравлической энергии для своих испытательных машин с небольшими и средними нагрузками компания MTS разработала надежные, производительные и экономичные силовые станции SilentFlo 515 серии.
Компактные модели этой серии подходят для установки в лабораториях и других небольших помещениях, запитываются от трехфазной сети 200 – 575 В переменного тока частотой 50 или 60 Гц и поддерживают скорость потока насоса от 15 до 113,5 литр/мин в зависимости от модели.
Объем резервуара для гидравлической жидкости HPU 515 серии – от 174 до 341 литра, мощность мотора от 11 до 45 кВт, уровень шума – от 57 до 63 дБ (примерно соответствует громкости обычного разговора), что позволяет устанавливать эти устройства рядом с рабочим местом персонала.
Все HPU MTS SilentFlo 515.ХХ характеризуются:
– рабочим давлением – 21 МПа,
– высокой надежностью и производительностью,
– эффективным энергопотреблением за счет регулируемого рабочего объема насоса и интенсивного охлаждения (водяного – в стандартном исполнении, воздушного – опционально),
– функцией удаленного управления работой и мониторинга состояния установки MTS Echo® Health,
– эргономичным промышленным дизайном для комфортной и легкой эксплуатации,
– прочными и устойчивыми к коррозии радиаторами из нержавеющей стали,
– мощными фильтрами полного обратного потока гидравлической жидкости,
– широким диапазоном рабочих температур – от +5°C до +40 °C.
– высоким уровнем безопасности:
- автоматическое отключение работы при перегреве либо пониженном/повышенным давлении жидкости (порог срабатывания пользователь может задать самостоятельно),
- термоизоляция корпуса установки, благодаря которой он остается холодным даже после многих часов непрерывной работы.
Преимущества использования гидравлической испытательной машины MTS 322.41
– Гибкая конфигурация:
- В серии 322 представлены базовые модели испытательных машин. Для каждой из моделей под свои задачи пользователь может выбрать комбинацию привода, силового датчика и сервоклапана с подходящей сервогидравлической станцией, а также размеры испытательной плиты и высоту стоек.
– Универсальное применение:
- Прочная испытательная плита с Т-образными пазами позволяет зафиксировать различные по размеру, форме и материалу изготовления образцы, детали и сборочные узлы.
- Гибкая конфигурация несущей рамы, различные варианты установки привода и несущих колонн, дополнительный привод позволяют организовать широкий ряд испытаний по одной или двум осям приложения нагрузки.
– Высокая производительность:
- Скоростной привод с коллекторами и дополнительные гидравлические подъемники обеспечивают быстрое плавное скольжение легкой траверсы.
- Высококачественная гидростанция обеспечивает равномерную бесперебойную подачу энергии для работы испытательной машины.
– Высокая точность испытаний:
- Прецизионно обработанные стойки, дополнительные замки для траверсы и ее высокая жесткость обеспечивают точное позиционирование с минимальным процентом порчи или смещения образцов.
- Высокочувствительные технологичные электронные компоненты цифровой системы управления, включая контроллеры и датчики, обеспечивают точные измерения в процессе испытаний.
– Эргономичный промышленный дизайн обеспечивает комфортную эксплуатацию и обслуживание испытательной машины.
– Устойчивость:
- Машины серии 322 оборудованы устойчивыми ножками с изолирующими накладками, поглощающими шум.
- Нагрузка несущей рамы хорошо распределена, поэтому в большинстве случаев данные машины можно устанавливать в лабораториях и других тестовых помещениях без специального фундамента или укрепления пола.
– Производитель позаботился о безопасности оператора при использовании MTS 322.41 и разработал различные функции, которые полностью удовлетворяют европейским директивам в этой области:
- электронный ограничитель скорости привода при его установке в тестовую позицию, так как неожиданное движение может травмировать человека,
- система индикации, которая информирует оператора, готова ли машина к тестированию;
- цилиндры двойного действия дополнительной системы позиционирования траверсы, которые обеспечивают жесткий контроль за ее движением, что не только ускоряет время настройки испытаний, но и обеспечивает безопасную эксплуатацию машины,
- опционально доступное интегрированное защитное ограждение из поликарбоната с алюминиевыми рамами,
- дистанционное управление с помощью пульта.
– Интуитивно понятное ПО с широким рядом доступных тестов по стандартам (ASTM, ISO, DIN, EN, BS и др.) поставляется в базовом комплекте с машиной и позволяет автоматизировать, ускорить и упростить процесс настройки и проведения проверок материалов и изделий, анализ результатов, а также их дальнейшую обработку и хранение.
Для данного ПО доступны многоступенчатые, многоканальные и другие сложные тесты, в том числе исследования зависимости усталости материалов и механики разрушения в зависимости от времени.
– Быстродействие, высокая точность и возможность автоматизации работы MTS 322.41 позволяют быстро и эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.
– Для успешной организации испытаний комплект поставки машины может быть расширен дополнительным приводом для двуосных испытаний, необходимым набором аксессуаров (зажимов, креплений, компрессионных пластин), экстензометрами и защитным ограждением.
Правильный подбор аксессуаров для испытаний прямо влияет на получение корректных данных и успех всего исследования.
Главные критерии выбора:
- метод и стандарт испытаний,
- материал, размеры и форма образца,
- совместимость с испытательной машиной (адаптеры и набор крепежа).
Наши менеджеры всегда готовы помочь вам подобрать оптимальный вариант под ваши задачи. Аксессуары не входят в базовый комплект поставки и заказываются отдельно.
Универсальные сервогидравлические испытательные машины MTS серии 322 – высокотехнологичные, точные, производительные, надежные, функциональные устройства, которые легко и комфортно эксплуатировать.
Они могут применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества готовых изделий на производстве в тяжелой и легкой промышленности, транспортной отрасли, энергетике и т. д.
