Сервогидравлическая испытательная машина MTS 809 A/T (319.50)

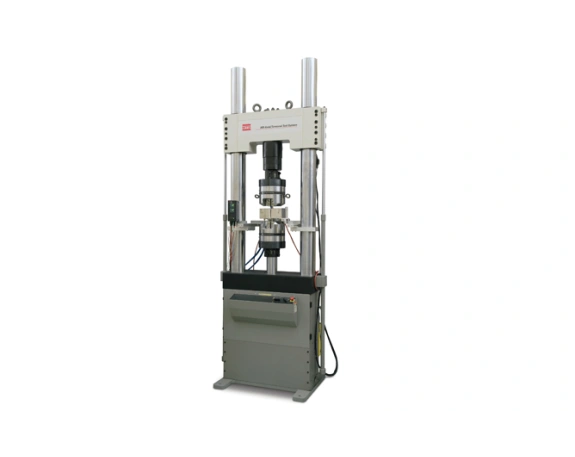

MTS 809 A/T (319.50) – это двухколонная напольная сервогидравлическая испытательная машина производства MTS Systems Corporation (США) на базе несущей рамы 319.50, предназначенная для проведения статических и динамических испытаний образцов и готовых изделий с одновременным приложением осевого и крутящего усилия величиной 250 кН и 2200 Н•метр соответственно.

С помощью машин MTS 809 A/T можно проводить испытания образцов и изделий из металлов, композитов, пластика.

Примеры испытаний:

– растяжение,

– сжатие,

 – изгиб,

– снятие напряжения,

– малоцикловая усталость,

– многоцикловая усталость,

– рост усталостных трещин,

– вязкость разрушения,

– термомеханическая усталость (TMF),

– динамические характеристики,

– воздействие высокой температуры,

– воздействие низкой температуры,

– агрессивные среды.

MTS 809 A/T (319.50) совмещает в себе:

– жесткую несущую раму,

– специальное центрирующее кольцо для высокоточного измерения натяжения и скручивания, обеспечивающее точную регулировку угла наклона,

– осевой и крутящий сервоприводы (актуаторы), которые управляются каждый по отдельности,

– два блока независимых сервоклапанов MTS 298.12 с возможностью объединения до 3 штук,

– аксессуары (крепления, захваты, компрессионные пластины и т. д.) для фиксации образцов с гидравлическим управлением,

– цифровой блок управления,

– пульт дистанционного управления для ввода настроек и управления ходом испытания,

– высокоточные датчики для измерения осевого усилия, перемещения и угла скручивания, – гидравлическую силовую установку (станцию) MTS SilentFlo™ Hydraulic Power Unit (HPU).

Несущая рама 319.50 предусматривает одну зону проведения испытаний шириной 635 мм, высотой – 1464 мм. Габаритные размеры рамы (ШхВхГ) – 1238х3412х838 мм, вес – 1900 кг.

Она состоит из:

– двух жестких стоек,

– жесткой и легкой алюминиевой траверсы с высокой собственной частотой вращения,

– системы позиционирования и фиксации положения траверсы, состоящей из гидравлических подъемников с замками,

– запатентованной осевой/торсионной муфты, которая обеспечивает точное концентрическое и угловое выравнивание,

– устойчивого основания на антивибрационных ножках, в которое устанавливаются блок управления, приводы и сервоклапаны.

В стандартном исполнении машины на траверсе располагается инновационный тензодатчик усилия. Он подходит для точных статических и динамических испытаний при одновременном приложении осевой и крутящей нагрузок, так как обеспечивает высокую жесткость и чувствительность при низких перекрестных помехах.

Сервоприводы с сервоклапанами в стандартной модификации располагаются в корпусе основания рамы. Ход осевого приводного стержня MTS 244 – 150 мм. Ход крутящего приводного стержня MTS 215 – ± 50° при статических испытаниях, ± 45° при динамических.

Сервоклапаны c предельным объемом потока 114 литр/мин оборудованы плотно соединенными между собой аккумуляторами MTS 111, что обеспечивает высокую чувствительность и скорость отклика привода.

Эргономичный цифровой модуль управления включает в себя панель с четко промаркированными кнопками, тумблерами и индикаторами, а также пульт дистанционного управления. Интуитивно понятный интерфейс и качество сборки делают задание настроек и управление испытанием (в том числе и гидравлическими подъемниками с замками) легким и комфортным процессом. Блок управления в стандартной модификации встроен в основание машины. С него можно управлять позиционированием и фиксацией траверсы, а также аварийной остановкой машины.

Новейшие высокочувствительные контроллеры FlexTest® позволяет задавать точные настройки, обеспечивать высокоскоростной сбор данных и управление процессом тестирования по замкнутому контуру. Благодаря гибкой конфигурации (возможности масштабирования и различной компоновки) контроллеров, на их базе можно организовать надежные и точные монотонные серийные испытания, в том числе и многоканальные на нескольких машинах.

В тестовых машинах серии MTS 809 A/T обычно используются модели FT40 или FT60, но можно выбрать и другую модель с большим количеством каналов.

В качестве источника гидравлической энергии для своих испытательных машин с небольшими и средними нагрузками компания MTS разработала надежные, производительные и экономичные силовые станции SilentFlo 515 серии.

Компактные модели этой серии подходят для установки в лабораториях и других небольших помещениях, запитываются от трехфазной сети 200 – 575 В переменного тока частотой 50 или 60 Гц и поддерживают скорость потока насоса от 15 до 113,5 литр/мин в зависимости от модели.

Объем резервуара для гидравлической жидкости машин 515 серии – от 174 до 341 литра, мощность мотора от 11 до 45 кВт, уровень шума – от 57 до 63 дБ (примерно соответствует громкости обычного разговора), что позволяет устанавливать эти устройства рядом с рабочим местом персонала.

Все HPU MTS SilentFlo 515.ХХ характеризуются:

– рабочим давлением – 21 МПа,

– высокой надежностью и производительностью,

– эффективным энергопотреблением за счет регулируемого рабочего объема насоса и интенсивного охлаждения (водяного – в стандартном исполнении, воздушного – опционально),

– функцией удаленного управления работой и мониторинга состояния установки MTS Echo® Health,

– эргономичным промышленным дизайном для комфортной и легкой эксплуатации,

– прочными и устойчивыми к коррозии радиаторами из нержавеющей стали,

– мощными фильтрами полного обратного потока гидравлической жидкости,

– широким диапазоном рабочих температур – от +5°C до +40 °C.

– высоким уровнем безопасности:

• автоматическое отключение работы при перегреве либо пониженном/повышенным давлении жидкости (порог срабатывания пользователь может задать самостоятельно),
• термоизоляция корпуса установки, благодаря которой он остается холодным даже после многих часов непрерывной работы.

Преимущества использования гидравлической испытательной машины MTS 809 A/T (319.50)

– Гибкая конфигурация:

• В серии 809 A/T представлены базовые модели испытательных машин, которые могут быть изменены под индивидуальный запрос пользователя, в том числе: датчики усилия, размеры и конфигурация рамы, количество и производительность сервоклапанов.

– Высокая производительность:

• Два скоростных привода и дополнительные гидравлические подъемники обеспечивают быстрое плавное скольжение легкой траверсы. Они отличаются компактными размерами, прочностью, высокой устойчивостью к боковым нагрузкам и долговечностью.
• Полые опорные стойки большого диаметра повышают жесткость и резонансную частоту испытательной машины.
• Высококачественная гидростанция обеспечивает равномерную бесперебойную подачу энергии для работы испытательной машины.

– Высокая точность испытаний:

• Прецизионно обработанные стойки, дополнительные замки для траверсы и ее высокая жесткость обеспечивают точное позиционирование с минимальным процентом порчи или смещения образцов.
• Регулируемые, расположенные на большом расстоянии друг от друга кулачковые подшипники актуаторов сводят к минимуму люфт и перекрестные помехи между осями нагрузки и крутящего момента
• Высокопрочная несущая рама серии 319 с высокой собственной частотой вращения в осевом и крутильном режимах обеспечивает более высокие динамические характеристики и точность испытаний.
• Жесткая конструкция рамы обеспечивает устойчивость к боковым нагрузкам и прогибам, что позволяет лучше поддерживать точность центрирования.
• Высокочувствительные технологичные электронные компоненты цифровой системы управления, включая контроллеры и датчики, обеспечивают точные измерения в процессе испытаний.

– Эргономичный промышленный дизайн и открытая конструкция обеспечивают комфортную эксплуатацию и обслуживание испытательной машины.

– Устойчивость:

• Несущие рамы серии 319 оборудованы устойчивыми ножками с изолирующими накладками, поглощающими шум.
• Нагрузка рамы хорошо распределена, поэтому в большинстве случаев данные машины можно устанавливать в лабораториях и других тестовых помещениях без специального фундамента или укрепления пола.

– Производитель позаботился о безопасности оператора при использовании MTS 809 A/T (319.50) и разработал различные функции, которые полностью удовлетворяют европейским директивам в этой области:

• электронный ограничитель скорости привода при его установке в тестовую позицию, так как неожиданное движение может травмировать человека,
• система индикации, которая информирует оператора, готова ли машина к тестированию;
• цилиндры двойного действия дополнительной системы позиционирования траверсы, которые обеспечивают жесткий контроль за ее движением, что не только ускоряет время настройки испытаний, но и обеспечивает безопасную эксплуатацию машины,
• опционально доступное интегрированное защитное ограждение из поликарбоната с алюминиевыми рамами,
• дистанционное управление с помощью пульта.

– Интуитивно понятное ПО TestSuite^TM с широким рядом доступных тестов по стандартам (ASTM, ISO, DIN, EN, BS и др.) поставляется в базовом комплекте с машиной и позволяет автоматизировать, ускорить и упростить процесс настройки и проведения проверок материалов и изделий, анализ результатов, а также их дальнейшую обработку и хранение.

Для данного ПО доступны многоступенчатые, многоканальные и другие сложные тесты, в том числе исследования зависимости усталости материалов и механики разрушения в зависимости от времени.

– Быстродействие, высокая точность и возможность автоматизации работы MTS 809 A/T (319.50) позволяют быстро и эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.

– Для успешной организации испытаний комплект поставки машины может быть расширен приспособлениями из широкого ряда аксессуаров: захваты, приспособления для удержания образцов, контактные и бесконтактные экстензометры, камеры для имитации воздействия окружающей среды и печи

Правильный подбор аксессуаров для испытаний прямо влияет на получение корректных данных и успех всего исследования.

Главные критерии выбора:

• метод и стандарт испытаний,
• материал, размеры и форма образца,
• совместимость с испытательной машиной (адаптеры и набор крепежа).

Наши менеджеры всегда готовы помочь вам подобрать оптимальный вариант под ваши задачи. Аксессуары не входят в базовый комплект поставки и заказываются отдельно.

Универсальные сервогидравлические испытательные машины MTS серии 809 A/T для осевых и крутящих нагрузок – высокотехнологичные, точные, производительные, надежные, функциональные устройства, которые легко и комфортно эксплуатировать.

Они могут применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества готовых изделий на производстве в тяжелой и легкой промышленности, транспортной отрасли, энергетике и т. д.
