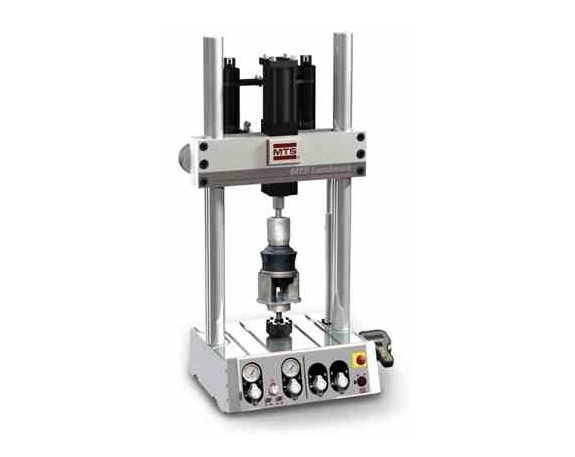

LANDMARK 370.02 100 HZ ELASTOMER – это двухколонная напольная сервогидравлическая испытательная машина производства MTS Systems Corporation (США), предназначенная для проведения статических и динамических испытаний изделий из эластомеров различных форм и размеров с приложением небольшой нагрузки – 15/25 кН, а также длиной хода – 100 – 150 мм.
Эта компактная бюджетная машина позволяет реализовать широкий спектр тестов образцов из таких материалов, как резина, полиуретан, термоэластопласт, эластичный белок различного происхождения (например, резилин, эластин), насыщенные и ненасыщенные каучуки и др. без потери качества результатов, надежности, легкости и удобства эксплуатации.
Виды динамических циклических испытаний, доступных для данной машины:
– распространение усталостных трещин,
– смещение вершины трещины при ее расширении (CTOD),
– рост усталостных трещин,
– многоцикловая усталость (HCF)
– низкоцикловая усталость (LCF),
– вязкость/механика разрушения (KIC, JIC),
– прочность и долговечность,
– термомеханическая усталость,
– снятие напряжения.Виды статических тестов для LANDMARK 370.10 200 HZ ELASTOMER:
– растяжение,
– сжатие,
– изгиб,
– деформация,
– разрыв,
– воздействие окружающей среды.
LANDMARK 370.02 100 HZ ELASTOMER совмещает в себе:
– инновационную несущую раму MTS 370,
– сервопривод (актуатор),
– сервисный коллектор с плавным ходом, оснащенный сервоклапанами с пятью портами,
– тензодатчик,
– держатели аксессуаров (креплений, захватов, компрессионных пластин и т. д.) для фиксации образцов стандартных и нестандартных размеров,
– цифровой блок управления с системой датчиков и специальным ПО,
– гидравлическую силовую установку (станцию) MTS SilentFlo™ 515.04 Hydraulic Power Unit (HPU),
– опционально пульт дистанционного управления.
Несущая рама предусматривает одну зону проведения испытаний шириной 460 мм и производится в двух вариантах высоты (стандартная и увеличенная).
Она состоит из:
– двух жестких опорных колонн диаметром 76,2 мм с высокими собственными частотами вращения, производимых на прецизионном оборудовании для стабильно точного позиционирования,
– легкой и чрезвычайно жесткой подвижной траверсы,
– устойчивого основания с Т-образным пазом, в корпус которого встроен цифровой блок управления.
Кроме этого, опционально конструкция рамы может быть оборудована:
– системой позиционирования траверсы с замками либо без них,
– ножками для поглощения вибрации от пневматических/эластомерных испытаний,
– верхней стяжной планкой для опорных колонн.
Сервопривод изготавливается по запатентованной технологии MTS SureCoat™, которая устанавливает отраслевые стандарты прочности, долговечности и производительности и увеличивает срок службы привода в 10 раз по сравнению с обычным хромированным покрытием штоков.
Актуатор включает в себя лучшие в своем классе тензодатчики, линейный дифференциальный преобразователь с регулируемой частотой вращения (LVDT), установленный соосно, и кольцевые ступенчатые подшипники с низким коэффициентом трения.
Особенность конструкции LANDMARK 370.02 100 HZ ELASTOMER состоит в том, что актуатор встроен непосредственно в поперечную балку из литой стали и образует интегрированную приводную балку. Это минимизирует количество соединений, что в свою очередь повышает осевую и поперечную жесткость, а соответственно, надежность. При этом легкий доступ к обоим концам приводной балки упрощает обслуживание.
Приводная балка располагается над тестовой зоной на подвижной траверсе на крестообразной головке.
Гидравлические коллекторы плавного хода с локальным управлением HPU и системой регулирования давления имеют защитный кожух, а также опционально могут быть дооборудованы аккумуляторами с плотным соединением и фильтром. Они устанавливаются непосредственно в приводную балку и подключаются напрямую. Это позволяет минимизировать давление и эффективно подавать гидравлическую энергию к приводу. Также максимально упрощенный одноплоскостной интерфейс обеспечивает высокую надежность и производительность системы.
Все соединения между поршнем привода и торцевыми крышками обработаны на прецизионном оборудовании, что обеспечивает максимально плотное и последовательное прилегание в течение всего срока службы машины, отсутствие необходимости в дополнительной наладке после проведения технического обслуживания и в целом повышает надежность привода.
Встроенная в основание панель управления машиной расположена так, чтобы оператор мог максимально сосредоточиться на тестовом пространстве. Все ручки, тумблеры и индикаторы четко промаркированы и удобны в использовании.
Для испытаний с нагрузкой от 1 до 25 кН компания MTS разработала производительную, надежную и экономичную гидравлическую силовую станцию SilentFlo 515.04.
Компактные размеры MTS SilentFlo 515.04 (77х116х114 мм) позволяют использовать меньше гидравлического масла, а также меньше энергии для работы и охлаждения, и тем самым экономить ресурсы на проведение испытаний.
Предельная скорость потока этой установки составляет 15 литр/мин, рабочий объем насоса регулируется, мощность мотора – 11 кВт, а емкость резервуара для гидравлической жидкости – 174 литра.
При максимально заполненном резервуаре общий вес HPU составит 508 кг.
Низкий уровень шума (57 дБ) позволяет разместить HPU в непосредственной близости от рабочего места оператора, при этом громкость ее работы будет сравнима с громкостью работы бытовой посудомоечной машины. Рабочий диапазон температур для установки – от 5°C до 40 °C.
Специальные шланги снижают пульсацию на выходе, что повышает точность испытаний.
Панель управления оборудована простым и понятным набором клавиш, тумблеров и индикаторов.
Энергоэффективная и чистая система фильтрации полностью фильтрует весь возвратный поток гидравлического масла.
Опционально испытательная машина может быть оборудована компактным эргономичным пультом дистанционного управления, с которого можно вводить все настройки проверки, следить за ее ходом в режиме онлайн и регулировать параметры в процессе с безопасного расстояния.
Самокомпенсирующийся температурный тензодатчик нагрузки с низким уровнем шума, низким гистерезисом, высокой стабильностью и производительностью имеет высокую усталостную прочность и совместим со всеми аксессуарами MTS, в том числе камерами и печами,
Набор высокочувствительных датчиков и универсальных контроллеров FlexTest позволяет задавать точные настройки, обеспечивать высокоскоростной сбор данных и управление процессом тестирования по замкнутому контуру. Благодаря гибкой конфигурации (возможности масштабирования и различной компоновки) контроллеров FlexTest, на их базе можно организовать надежные и точные монотонные серийные испытания, в том числе и многоканальные на нескольких машинах.
Преимущества использования гидравлической испытательной машины MTS LANDMARK 370.02 100 HZ ELASTOMER
– В сервогидравлических машинах LANDMARK новейшие разработки компании MTS объединены с многолетним опытом производства и широкой обратной связью от клиентов.
– Современные технологичные электронные компоненты в составе цифрового блока управления позволяют автоматизировать процесс испытаний, а также обеспечивают высокую точность измерений.
– Качественный сервопривод обеспечивает быстродействие и стабильную работу испытательной машины.
– Особенности конструкции несущей рамы LANDMARK 370.02 100 HZ ELASTOMER открывают для оператора широкий беспрепятственный доступ к тестовой зоне, что позволяет легко и удобно устанавливать аксессуары и размещать образцы. Кроме этого, вся установка выполнена в компактном, эргономичном промышленном дизайне, экономит место в помещении, легко перемещается с места на место, будучи установленной на специальную тележку MTS, и является комфортным рабочим местом для оператора – ее удобно использовать и обслуживать.
Все компоненты несущей рамы выполнены на прецизионном оборудовании и высококачественно обработаны (в том числе по запатентованным технологиям), что обеспечивает высокую точность тестов с минимальным процентом порчи или смещения образцов и большой срок службы LANDMARK 370.02 100 HZ ELASTOMER.
Сама тестовая зона надежно защищена от механических повреждений и скатывания инструментов и образцов прочным антискользящим покрытием.
– Производитель позаботился о безопасности оператора при использовании LANDMARK 370.02 100 HZ ELASTOMER и разработал различные функции, которые полностью удовлетворяют европейским директивам в этой области:
- электронный ограничитель скорости привода при его установке в тестовую позицию, так как неожиданное движение может травмировать человека,
- система индикации, которая информирует оператора, готова ли машина к тестированию;
- опционально доступное интегрированное защитное ограждение из поликарбоната с алюминиевыми рамами,
- опционально доступное дистанционное управление с помощью пульта.
– Интуитивно понятное ПО MTS TestSuite™ с широким рядом доступных тестов по стандартам (ASTM, ISO, DIN, EN, BS и др.) поставляется в базовом комплекте с машиной и позволяет автоматизировать, ускорить и упростить процесс настройки и проведения проверок материалов и изделий, анализ результатов, а также их дальнейшую обработку и хранение.
Для данного ПО доступны многоступенчатые, многоканальные и другие сложные тесты, в том числе исследования зависимости усталости материалов и механики разрушения в зависимости от времени.
– Быстродействие, высокая точность и возможность автоматизации работы LANDMARK 370.02 100 HZ ELASTOMER позволяют быстро и эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.
– Широкий набор опций изготовления и аксессуаров позволяют подобрать оптимальную по стоимости и функционалу модификацию под конкретные задачи пользователя.
Опционально для LANDMARK 370.02 100 HZ ELASTOMER можно выбрать увеличенную/стандартную высоту, величину прикладываемого усилия (15/25 кН), длину хода привода (100/150 мм), тип коллектора (однопозиционный/двухпозиционный).
Несмотря на ее компактные размеры, на LANDMARK 370.02 100 HZ ELASTOMER можно установить различные, в том числе и крупногабаритные аксессуары для проведения испытаний, а также камеры моделирования окружающей среды и печи.
Кроме этого, комплект поставки машины может быть расширен, системой защиты привода от вращения, дополнительными функциями управления и захвата образцов, пультом дистанционного управления, верхней соединительной планкой для большей устойчивости опорных колонн, антивибрационными ножками, защитным ограждением, специальной тележкой или стендом для установки несущей рамы.
Правильный подбор аксессуаров для испытаний прямо влияет на получение корректных данных и успех всего исследования.
Главные критерии выбора:
- метод и стандарт испытаний,
- материал, размеры и форма образца,
- совместимость с испытательной машиной (адаптеры и набор крепежа).
Наши менеджеры всегда готовы помочь вам подобрать оптимальный вариант под ваши задачи. Аксессуары не входят в базовый комплект поставки и заказываются отдельно.
Универсальная сервогидравлическая испытательная машина MTS LANDMARK 370.02 100 HZ ELASTOMER – высокотехнологичное, точное, производительное, надежное, функциональное устройство, которое легко и комфортно эксплуатировать.
Она может применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества небольших готовых изделий на производстве в легкой промышленности, транспортной отрасли, энергетике и т. д.
