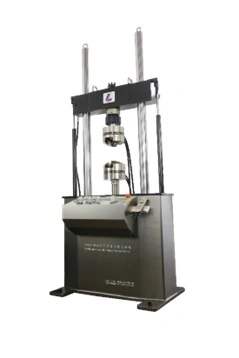

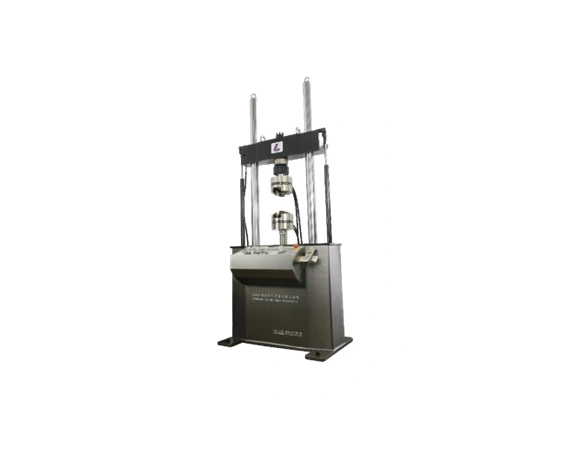

SYNERCON HD.T-100 – это двухколонная сервогидравлическая испытательная машина производства российской компании SYNERCON, предназначенная для проведения статических и динамических испытаний металлических и неметаллических изделий и материалов различных форм и размеров с приложением нагрузки – 100 кН.
Виды динамических циклических испытаний с предельной частотой 50 Гц, доступных для данной машины:
– динамическая характеристика,
– распространение усталостных трещин,
– смещение вершины трещины при ее расширении (CTOD),
– рост усталостных трещин,
– многоцикловая усталость (HCF)
– малоцикловая усталость (LCF),
– сложные испытания на малоцикловую усталость,
– вязкость/механика разрушения (KIC, JIC),
– прочность и долговечность,
– термомеханическая усталость,
– снятие напряжения.
Виды статических тестов для SYNERCON HD.T-100:
– растяжение,
– сжатие,
– изгиб,
– деформация,
– разрыв,
– воздействие окружающей среды.
С помощью машин серии SYNERCON HD можно проводить испытания пластмасс, эластомеров, углеродного волокна, композитов, в том числе с керамической матрицей, полимеров, резины, компонентов медицинского оборудования, изделий из керамики, стали, жаропрочных сплавов, алюминия, и других металлов.
SYNERCON HD.T-100 совмещает в себе:
– жесткую несущую раму,
– сервоприводы (актуаторы) с сервоклапанами,
– аксессуары (креплений, захватов, компрессионных пластин и т. д.) для фиксации образцов,
– датчики измерения приложенной нагрузки (силы) к образцу и перемещения привода,
– цифровой блок управления с контроллерами и специальным ПО,
– гидравлическую силовую установку (станцию), обеспечивающую подачу энергии гидравлической жидкости в сервопривод,
– опционально пульт дистанционного управления.
Жесткая несущая рама предусматривает одну зону проведения испытаний высотой 1120 мм и шириной 540 мм. Габаритные размеры самой рамы вариативны в зависимости от вида исполнения – напольного или настольного, общий вес составляет 1450 кг.
Она состоит из:
– двух жестких опорных колонн,
– подвижной жесткой траверсы,
– устойчивого основания, в корпус которого встроена панель управления.
Кроме этого, опционально конструкция рамы может быть оборудована:
– дополнительной системой позиционирования траверсы, включающей в себя 2 удобно расположенных по бокам машины гидравлических цилиндра двойного действия и управляемые фиксаторы траверсы,
– ножками для поглощения вибрации от пневматических/эластомерных испытаний,
– верхней стяжной планкой для опорных колонн.
Сервопривод SYNERCON HD.T-100 может быть расположен:
– внутри основания,
– на подвижной траверсе, когда требуется, чтобы привод располагался над тестовой зоной.
Панель управления машиной может быть встроена в основание либо вынесена в отдельный блок так, чтобы оператор мог максимально сосредоточиться на тестовом пространстве. Все ручки, тумблеры и индикаторы четко промаркированы и удобны в использовании.
Опционально SYNERCON HD.T-100 может быть оборудована компактным эргономичным пультом дистанционного управления, с которого можно вводить все настройки проверки, следить за ее ходом в режиме онлайн и регулировать параметры в процессе с безопасного расстояния.
Датчики нагрузки измеряют от 1 до 100% приложенного к образцу усилия с относительной погрешностью ±0,36%.
Датчики перемещения измеряют перемещение штока привода, общая длина хода которого составляет ±75 мм, с погрешностью ±0,025 мм в диапазоне хода от 0 до 2 м и ±0,5% в диапазоне хода свыше 2 мм.
Набор высокочувствительных датчиков силы и перемещения, а также универсальных контроллеров TeraPro и прикладного ПО позволяет задавать точные настройки, обеспечивать высокоскоростной сбор данных и управление процессом тестирования по замкнутому контуру. Благодаря гибкой конфигурации (возможности масштабирования и различной компоновки) контроллеров TeraPro, на их базе можно организовать надежные и точные монотонные серийные испытания.
Преимущества использования гидравлической испытательной машины SYNERCON HD.T-100
– Сервогидравлические машины серии HD компании SYNERCON созданы с учетом новейших разработок и хорошо зарекомендовавших себя технических решений.
– Современные технологические электронные компоненты в составе цифрового блока управления позволяют автоматизировать процесс испытаний, а также обеспечивают высокую точность измерений.
– Качественный сервопривод обеспечивает быстродействие и стабильную работу испытательной машины.
– Особенности конструкции несущей рамы SYNERCON HD.T-100 открывают для оператора широкий беспрепятственный доступ к тестовой зоне, что позволяет легко и удобно устанавливать аксессуары и размещать образцы. Кроме этого, вся установка выполнена в эргономичном промышленном дизайне и является комфортным рабочим местом для оператора – ее удобно использовать и обслуживать.
– Интуитивно понятное ПО SYNERCON с широким рядом доступных тестов по стандартам (ASTM, ISO, DIN, EN, BS и др.) поставляется в базовом комплекте с машиной и позволяет автоматизировать, ускорить и упростить процесс настройки и проведения проверок материалов и изделий, анализ результатов, а также их дальнейшую обработку и хранение.
Для данного ПО доступны моногоступенчатные, многоканальные и другие сложные тесты, в том числе исследования зависимости усталости материалов и механики разрушения в зависимости от времени.
– Быстродействие, высокая точность и возможность автоматизации работы SYNERCON HD.T-100 позволяют быстро и эффективно выполнять воспроизводимые монотонные испытания, чтобы за короткое время сформировать статистически значимые выборки и провести максимально качественный и точный анализ, что в итоге определяет высокую эффективность проводимых исследований.
– Гибкие варианты конфигурации испытательных машин SYNERCON HD позволяют подобрать оптимальное решение по функционалу и стоимости для выполнения определенных задач пользователя.
Для этих целей производитель разработал различные варианты конструкции рамы и широкий ряд аксессуаров: клиновидных гидравлических захватов с различной формой клиньев, приспособлений для сгибания, компрессионных пластин и других удерживающих конструкций, а также экстензометров, камер моделирования окружающей среды, печей и т. д.

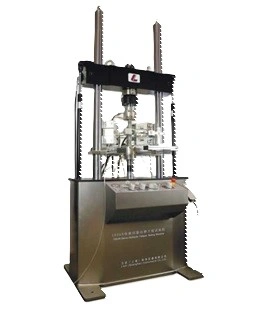

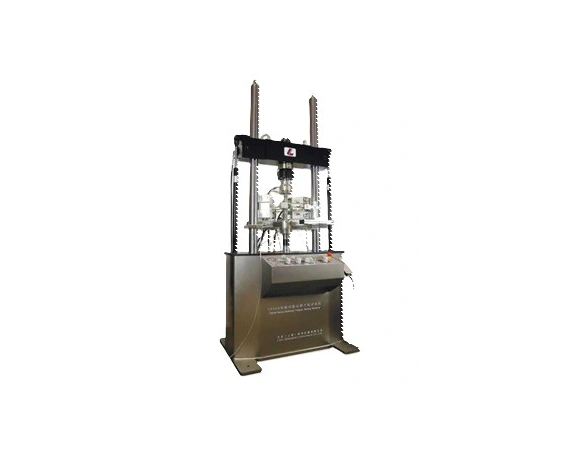

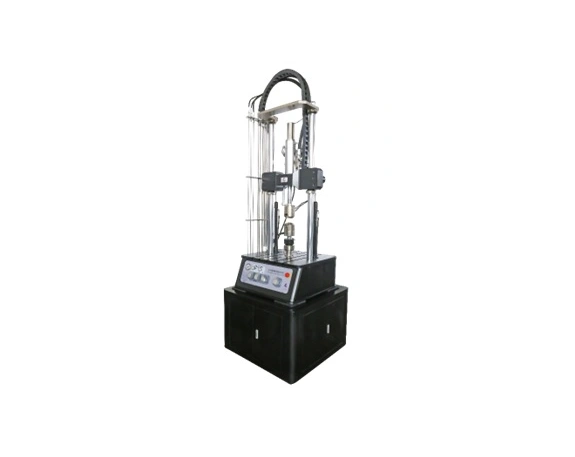

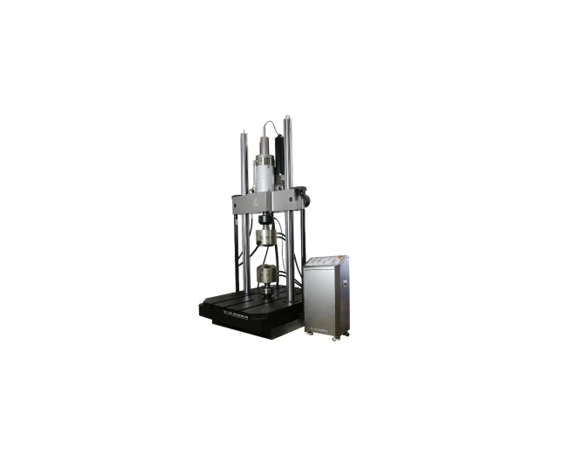

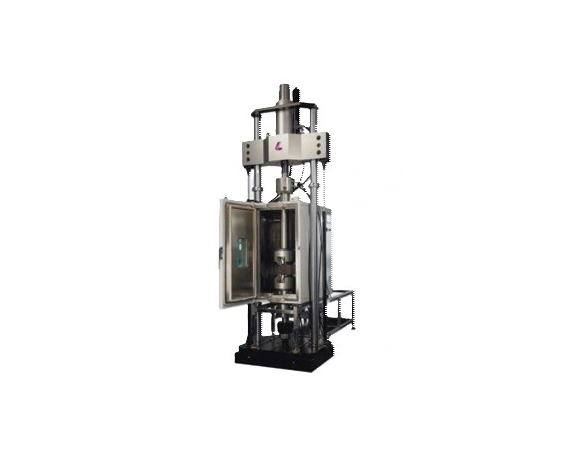

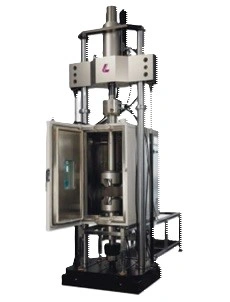

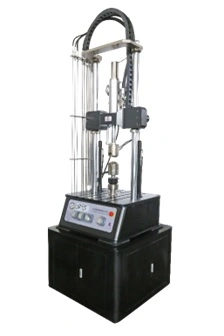

Примеры исполнения сервогидравлических испытательных машин SYNERCON HD:
Правильный подбор аксессуаров для испытаний прямо влияет на получение корректных данных и успех всего исследования.
Главные критерии выбора:
- метод и стандарт испытаний,
- материал, размеры и форма образца,
- совместимость с испытательной машиной (адаптеры и набор крепежа).
Наши менеджеры всегда готовы помочь вам подобрать оптимальный вариант под ваши задачи. Аксессуары не входят в базовый комплект поставки и заказываются отдельно.
Универсальные сервогидравлические испытательные машины SYNERCON HD – высокотехнологичные, точные, производительные, надежные, функциональные устройства, которые легко и комфортно эксплуатировать.
Они могут применяться в тестировании как новых разрабатываемых материалов, так и для серийной проверки качества готовых изделий на производстве в тяжелой и легкой промышленности, транспортной отрасли, энергетике и т. д.
