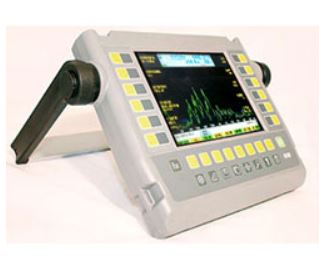

Ультразвуковой дефектоскоп 5 DIO 1000 LF

Ультразвуковой дефектоскоп 5 DIO 1000 LF превью 1
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Ультразвуковой низкочастотный дефектоскоп Starmans DIO 1000 LF используется для контроля композитных, пористых и других материалов с высоким затуханием ультразвука, таких как бетон, камень, чугун, углепластик, пластмасса (скорости распространения УЗ волн в различных материалах). Принципиальной особенностью данного прибора, является его низкая рабочая частота от 20кГц до 1МГц.

Помимо поиска дефектов, DIO1000 LF позволяет измерять толщину объектов контроля и имеет полный функционал обработки данных традиционного дефектоскопа DIO 1000 SFE. Таким образом, низкочастотная модель STARMANS DIO 1000 LF сочетает в себе традиционные способы УЗК и современные технологии контроля с использованием дифракционно-временного и электромагнитно-акустического методов. Описание данных методов содержится в статьях Дифракционно-временной метод TOFD и Электромагнитно-акустические преобразователи (ЭМАП).

Starmans DIO 1000 LF имеет мощное программное оснащение, обеспечивающее повышенную точность контроля. Прибор имеет малый вес (1,28кг), компактные габариты (224/188/34см) и удобный интерфейс с интуитивным управлением. Прибор может автономно работать до 10 часов. Процесс контроля отображается на большом антибликовом дисплее с разрешением 1024х768 и функцией регулировки яркости для работы при ярком солнечном свете. Ультразвуковой дефектоскоп STARMANS DIO1000LF работает с любыми отечественными и импортными преобразователями.

Из прочих, не технических преимуществ дефектоскопа DIO 1000 LF можно выделить европейское качество (прибор разработан и собран в Чехии), 2х летнюю гарантию, возможность обучения и технической поддержки, а также приемлемую цену. Техническая документация и меню дефектоскопа DIO 1000LF полностью переведены на русский язык. Дефектоскоп внесен в Госреестр средств измерения РФ (свидетельство). Помимо российского реестра прибор прошел испытания на соответствие международным стандартам качества и защиты, в том числе по EN 60068-2-6 (испытания на виброустойчивость) и EN 60068-2-29:1996 (испытания на ударопрочность). Свидетельство о поверке дефектоскопа уже входит в стандартный комплект поставки.

УЗ дефектоскоп Starmans DIO 1000 LF Ультразвуковой контроль с дефектоскопом Starmans DIO 1000 LF

Среди особенностей и преимуществ дефектоскопа STARMANSDIO 1000 LF можно выделить следующие:

  • возможность подключения и контроля с применением дифракционно-временного метода ;
  • возможность контроля с использованием электромагнитно-акустических преобразователей
  • мощный аккумулятор, обеспечивающий до 10 часов бесперебойной работы;
  • антибликовый дисплей с 1024х768 с функцией регулировки яркости;
  • возможность подключения видео и фотокамеры, для съемки контролируемых объектов;
  • встроенная функция автоматической калибровки,
  • работа в режиме толщиномера;
  • возможность эксплуатации при температуре от -20 до 60°С;
  • малый вес и габариты (1.28 килограмма при размерах 220х180х30мм);
  • европейское качество с гарантией 2года (с возможностью продления до 3х лет);

Функция Описание Внешний вид
ВРЧ ВРЧ (временная регулировка чувствительности) необходима для выравнивания амплитуды сигнала с учетом расстояния до дефекта Дефектоскоп Starmans DIO 1000 LF режим ВРЧ
Коррекция амплитуды ВРЧ DAC-кривая, это линия соединяющая максимумы эхо-сигналов (до 20 точек) от идентичных отражателей, расположенных на различном расстоянии. Функция позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале. Дефектоскоп Starmans DIO 1000 LF режим Коррекция амплитуды ВРЧ
Цифровая АРД-диаграмма Данный метод определения размера дефектов основан на графическом отображении зависимости амплитуды отраженного или прошедшего сигнала от глубины залегания искусственной несплошности с учетом ее характерного размера. Дефектоскоп Starmans DIO 1000 LF режим Цифровая АРД-диаграмма
Автоматическая калибровка преобразователя Автоматическая калибровка любого преобразователя на любом образце Дефектоскоп Starmans DIO 1000 LF режим Автоматическая калибровка преобразователя
Функция калибровки наклонных преобразователей Данная функция может быть очень полезна при контроле наклонными преобразователями продольного шва на криволинейной поверхности различных объектов. Дефектоскоп Starmans DIO 1000 LF режим Функция калибровки наклонных преобразователей

Заявленные производителем технические характеристики дефектоскопа STARMANSDIO 1000 LF приведены в следующей таблице

Характеристика Значение
Экран: цветной TFT, 1024 pix (Ш) х 768 pix (В)
Частота обновления экрана: минимум 60 Гц
Размеры экрана: 99x130 мм
Частота стробирования: 200 МГц, 12-бит
Диапазон температур эксплуатации: -20 °C - 60 °C
Питание от сети: сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц
Аккумулятор: встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач
Рабочее время батареи: не менее 10 часов, в зависимости от регулировки яркости дисплея.
Поддержка языков: Русский, English, Japan, Czech, Turkish, Chinese, German.
Память: 16 ГБ
Размеры: 224х188x34 мм
Масса: 0.74кг + 0.54 кг батарея
Требования к ПК: ПК, работающий под Microsoft Windows Vista, Microsoft Windows XP, Microsoft Windows 2000, Microsoft Windows 7
Гарантийный срок: гарантия на 2 года (батарея не входит в гарантию). Возможность трёхлетней гарантии опционально.
Разъёмы для подключения преобразователей Lemo 01
Коммуникационные порты USB, RS232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (по заказу)
Вход B-скан сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В
Диапазон устанавливаемых скоростей ультразвука От 100 до 15240 м/с в стали
Рабочие частоты от 20кГц до 1МГц.
Фильтры: широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц
DAC (кривая амплитуда-расстояние (АРК) построение по 20 точкам, регулируемая по высоте
Глубина (амплитуда) ВРЧ (динамический диапазон) 111 дБ (71 дБ непрерывно)

Базовая комплектация:

  • Ультразвуковой дефектоскоп STARMANS DIO 1000 LF
  • 1x Li-Ion аккумулятор (встраиваемый)
  • 1x Адаптер питания ( AC 80V~240V 50Hz/60Hz )
  • 2x Кабель BNC -LEMO01
  • 1x Кабель USB
  • 1х преобразователь Air coupled PNL45-005 R 50 KHz
  • 1х преобразователь Air coupled PNL45-005 T 50 KHz
  • 1x USB Flash Disk 2GB - ПО и Инструкция по эксплуатации
  • 1x Алюминиевый ударопрочный кейс (черный или серебристый)
  • 1x Защитный чехол
  • 1x Наплечный ремень
  • 1x Ремень крепления для кейса
  • 1x Свидетельство о поверке
  • 1х Руководство по эксплуатации
