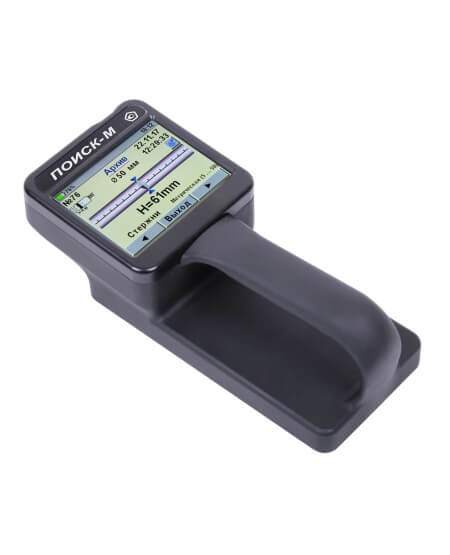

ПОИСК-М (измеритель защитного слоя бетона) предназначен для оперативного контроля качества армирования железобетонных изделий и конструкций вихретоковым методом при обследовании зданий и сооружений, при технологическом контроле на предприятиях и стройках.
Прибор используют для определения свободных от арматуры участков конструкций перед измерением прочности бетона различными методами (ультразвуковым, ударно-импульсным, отрывом со скалыванием и скола ребра).
Преимущества
- Удобная эргономичная моноблочная конструкция, позволяющая работать с прибором одной рукой
- Реализованный в приборе вихретоковый метод обеспечивает:
– одновременное определение толщины защитного слоя бетона и неизвестного диаметра арматуры без использования эталона-прокладки, позволяя обследовать конструкции перед восстановлением защитного слоя бетона с максимальной точностью и высокой скоростью даже при отсутствии на них технической документации
– проведение достоверных измерений на участках конструкций с густым армированием (при минимальном шаге расположения арматуры) - Сочетание визуализации положения арматурного стержня на дисплее прибора и тонального акустического сигнала даёт максимально удобный интерфейс работы для проведения измерений в режиме реального времени
- Сенсорный цветной 3,5-дюймовый TFT дисплей с высоким разрешением
- Новый пользовательский интерфейс повышающий скорость и удобство работы с прибором
- Встроенный литиевый аккумулятор большой емкости гарантирует период автономной работы прибора не менее 20 часов
Основные функции
- Основные режимы работы прибора:
- определение проекций арматуры на поверхность конструкции
- одновременное измерение толщины защитного слоя и диаметра арматуры при неизвестных параметрах армирования
- измерение защитного слоя бетона при неизвестном диаметре арматуры
- Дополнительные режимы работы:
- измерение диаметра арматуры при известном защитном слое
- измерение диаметра арматуры с использованием диэлектрической прокладки
- режим сканирования изделий, позволяющий ускорить контроль армирования стержнями одного диаметра
- глубинный поиск арматуры, применяемый для обнаружения расположения глубоко залегающей арматуры, когда в основном режиме работы индицируется превышение допустимой для прибора глубины измерения
- Автоматизированная калибровка прибора перед выполнением измерений
- Отображение информации на высокоинформативном цветном дисплее с подсветкой
- Архивация 1500 результатов и условий измерений, ускоренный поиск результатов в архиве по датам и номерам
- Русский и английский язык меню и текстовых сообщений
- Разъем USB для работы с компьютером и заряда аккумулятора
Технические характеристики
| Диапазон измерения защитного слоя, мм | 5...120 |
| Диапазон показаний защитного слоя, мм | 2...140 |
| Контролируемые диаметры, мм | 3...50 |
| Предел погрешности измерения защитного слоя h, мм | ±(0,03h + 0,5) |
| Межарматурное расстояние, мм, не менее: | |
| - для диаметров арматуры от 3 до 10 мм | 100 |
| - для диаметров арматуры от 12 до 50 мм | 200 |
| Объём памяти результатов измерений, шт. | 3840 |
| Габаритные размеры, мм | 200х85х65 |
| Масса, кг | 0,5 |
| Диапазон рабочих температур, °С | -10...+40 |
Сервисная компьютерная программа
- Перенос результатов измерений в ПК
- Архивация, документирование и обработка результатов
- Экспорт в Excel, сохранение в текстовый формат для других программ
