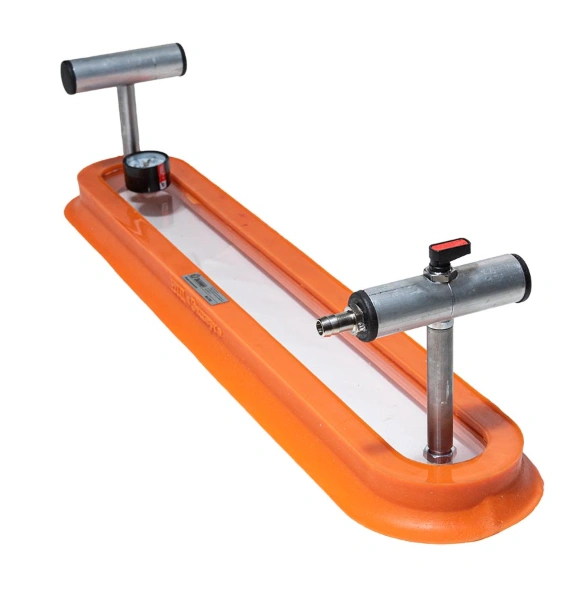

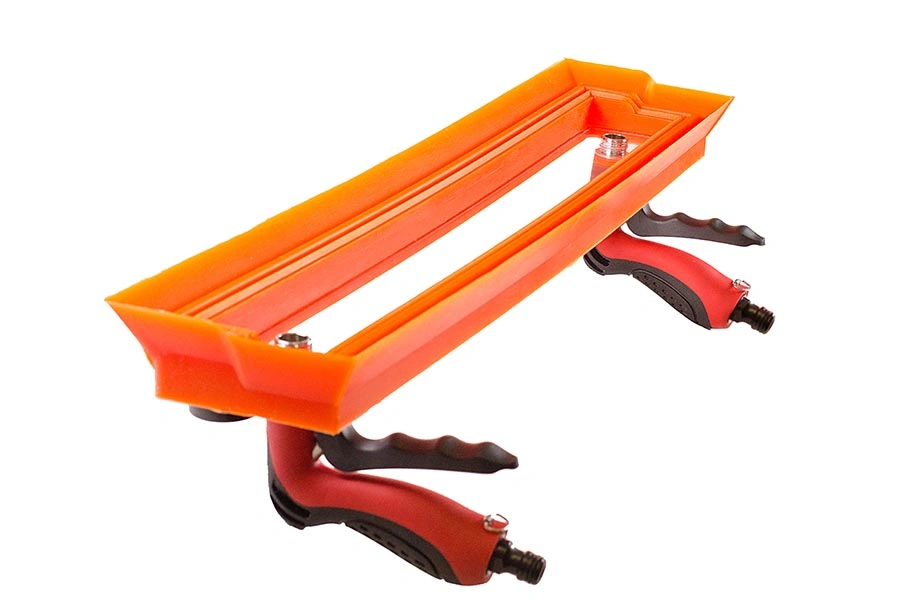

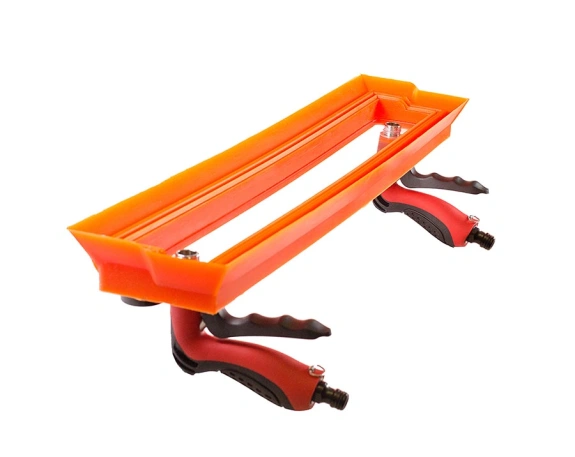

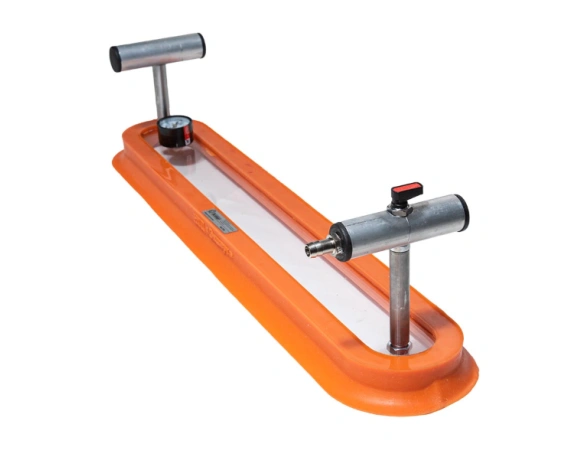

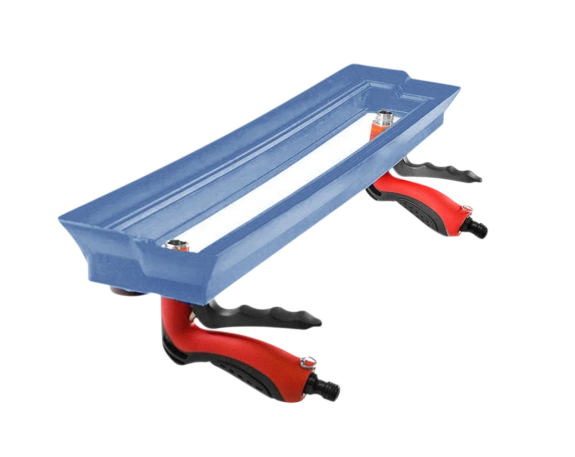

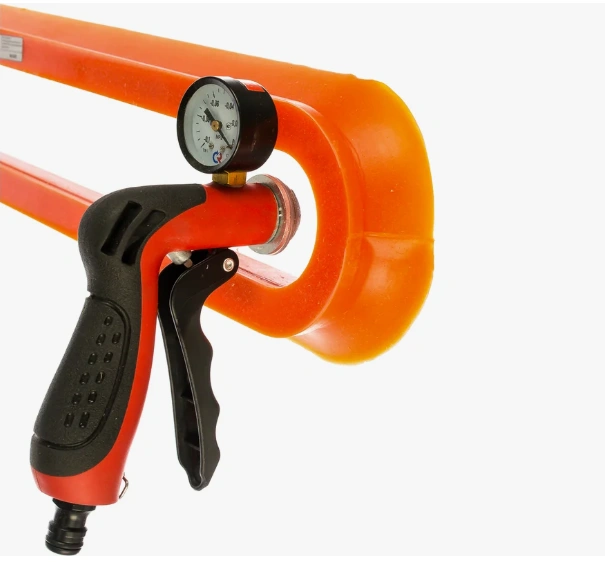

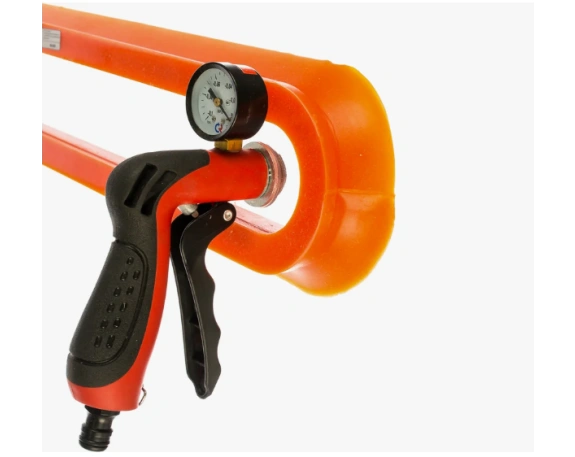

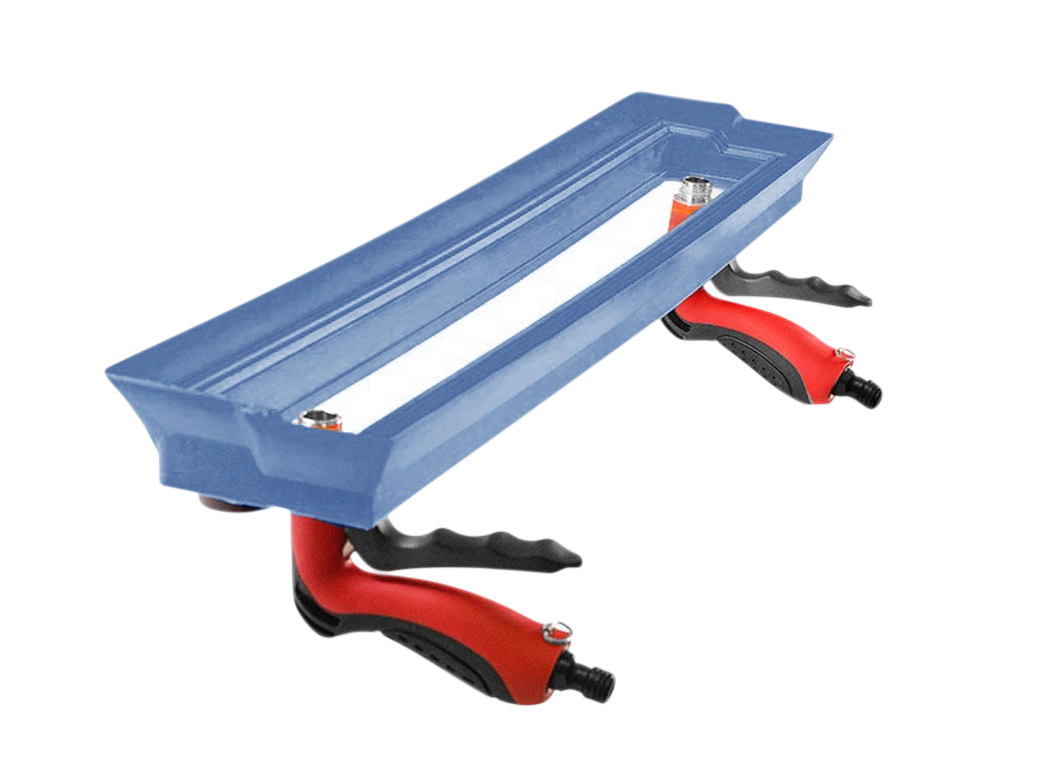

Плоская-нахлест вакуумная рамка представляет собой конструкцию состоящую из металлического корпуса и просмотрового окна (размер 602х62х6 мм), соединенные уплотнителем (из цельнолитой резины), которая гарантирует герметичный контакт с анализируемой поверхностью. Вакуумная рамка разработана для контроля сварных стыков и плоских поверхностей с перепадом высот от 6 до 10 мм.
Исследуемая поверхность очищается, затем наносится специальный состав (пенопленочный индикатор). Далее к поверхности присоединяется вакуумная рамка, с помощью насоса внутри достигается разрежение воздуха. При этом образующееся различие давлений и газ, попадающий сквозь дефект образуют пузырьки на поверхности пенопленочного индикатора. Данная процедура помогает выявить присутствующие дефекты визуальным способом, сквозь просмотровое окно устройства.
Для вакуумных рамок нет необходимости в техническом обслуживании. Поскольку они не относятся к средствам измерений, не нужно проводить периодическую поверку и калибровку данных устройств. Для сохранения целостности конструкций необходимо избегать ударов и падений рамок.
Габариты плоской-нахлест вакуумной рамки составляют 700х140х45 мм, ее вес при этом 1,35 кг. Диапазон рабочих температур находятся в пределах от -30 до +50 °C, это позволяет эффективно применять устройство в разных погодных и производственных условиях.
Наши менеджеры помогут определиться с моделью устройства наиболее подходящей под требования пользователя и условия предстоящей эксплуатации, а также сделать заказ.
Преимущества использования рамки для контроля герметичности плоской-нахлест
Среди ключевых функциональных особенностей плоской-нахлест вакуумной рамки следует выделить возможность анализа нахлесточных соединений; производства устройств в соответствии с размерами необходимыми заказчику; особая форма профиля обеспечивает трехстороннее соединение резины с окном рамки, что устраняет вероятность отслаивания.
Для анализа 1 метра сварного шва требуется не более 30 сек.
Для производства используется специальная прочная и эластичная резина, обеспечивающая герметичный контакт.
Особенность конструкции устройства, предусматривающая соединения без клеевого шва, обеспечивает дополнительную износостойкость рамки.
