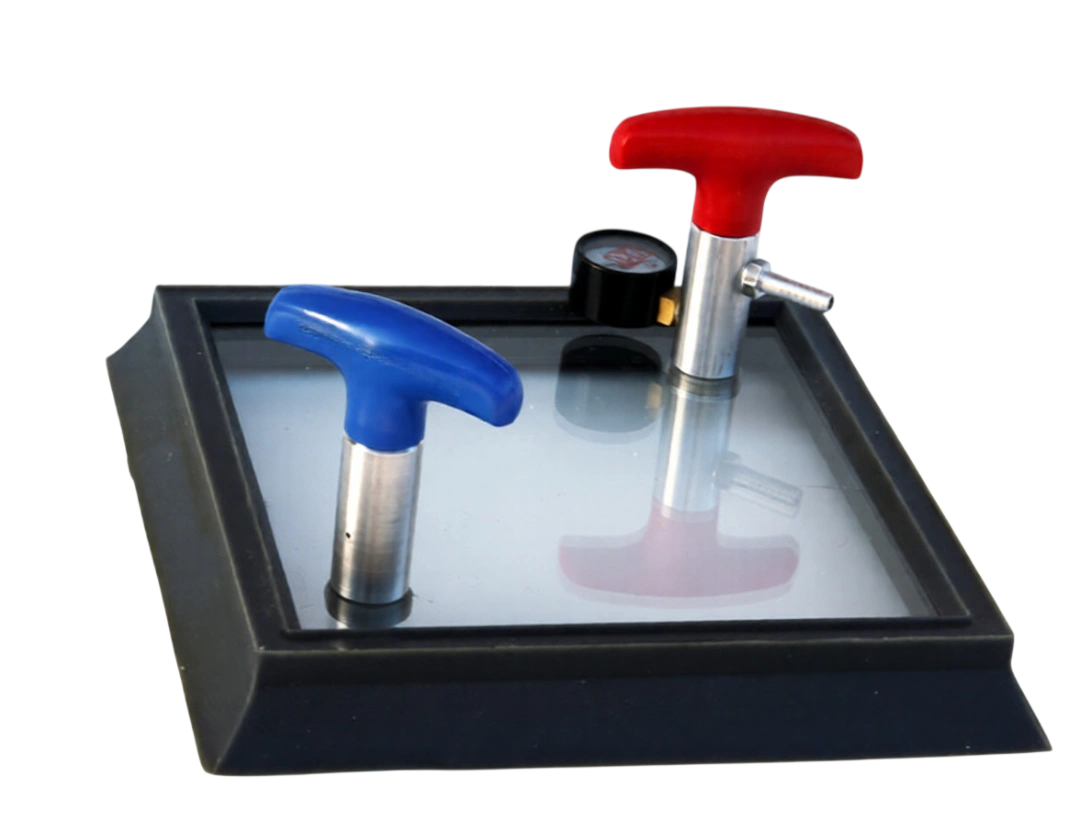

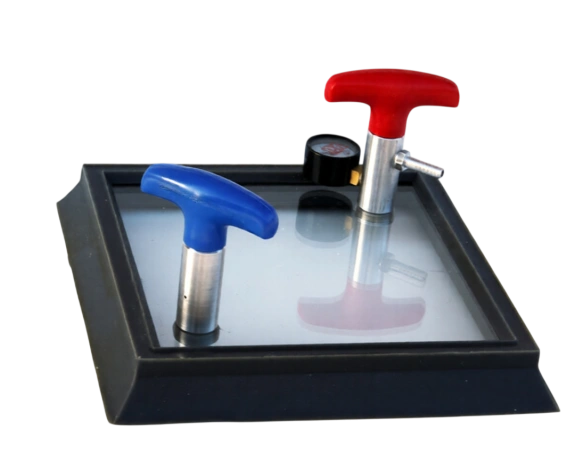

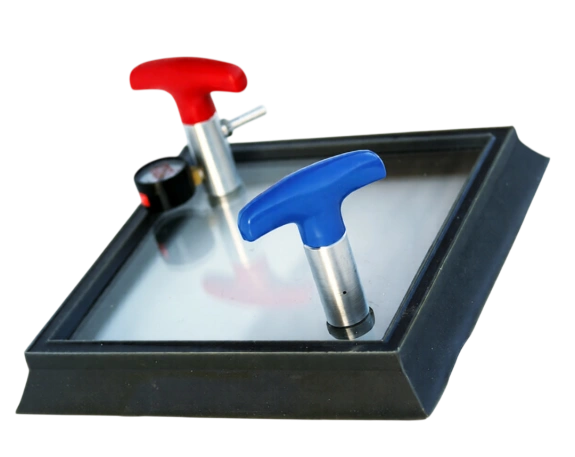

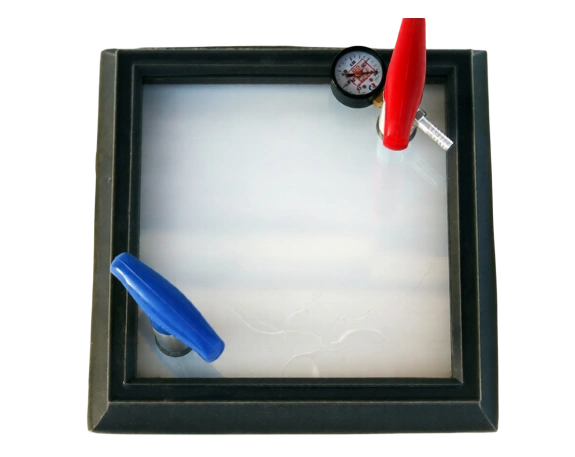

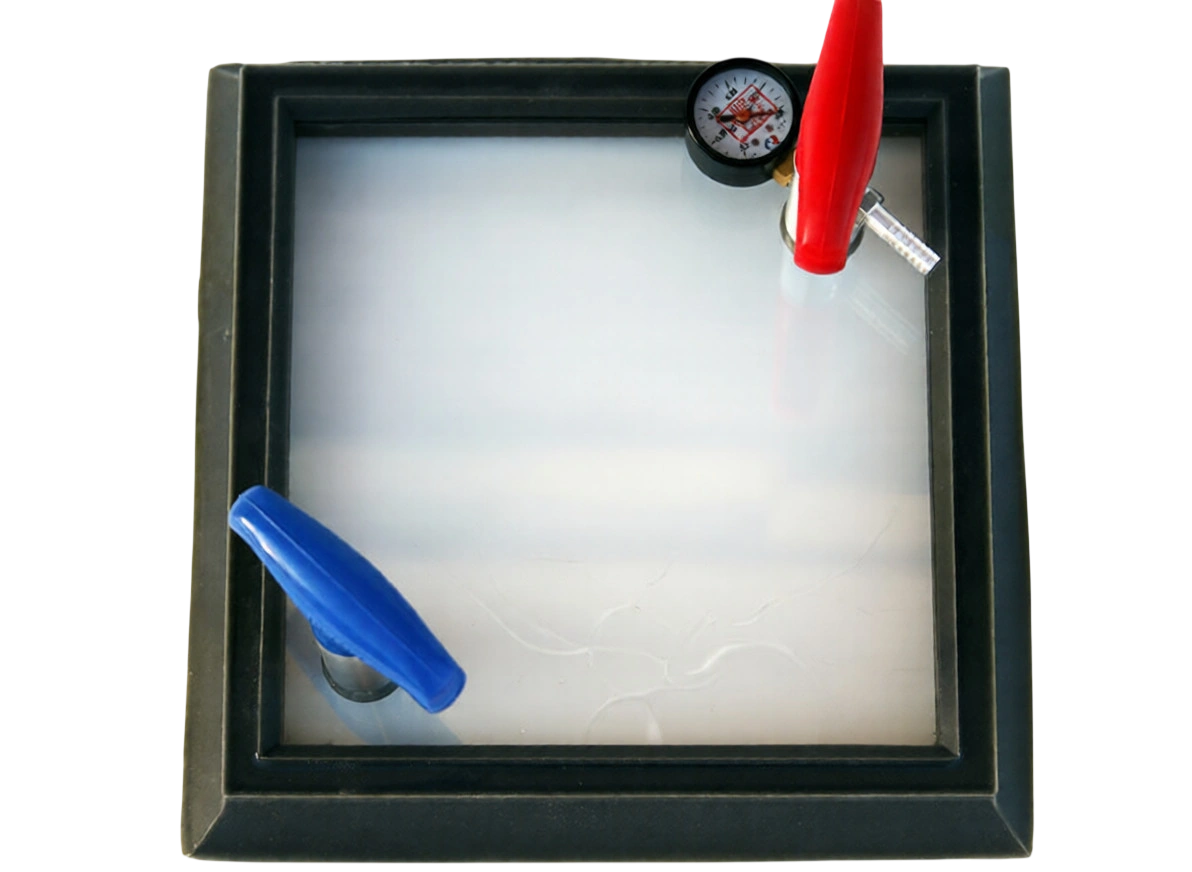

Квадратная вакуумная рамка представляет собой конструкцию имеющую металлический корпус и просмотровое окно (размер 230 x 230 мм), которая гарантирует герметичное прилегание к поверхности исследуемого изделия. Квадратная вакуумная рамка применяется при контроле сварных стыков и плоских поверхностей.
Исследуемая поверхность очищается, затем покрывается специальным составом (пенопленочный индикатор). Далее к поверхности присоединяется вакуумная рамка, с помощью насоса внутри достигается разрежение воздуха. При этом образующееся различие давлений и газ, попадающий сквозь дефект образуют пузырьки на поверхности пенопленочного индикатора. Данная процедура помогает выявить присутствующие дефекты визуальным способом, сквозь просмотровое окно устройства.
Для вакуумных рамок нет необходимости в техническом обслуживании. Поскольку они не относятся к средствам измерений, не нужно проводить периодическую поверку и калибровку данных устройств. Для сохранения целостности конструкций необходимо избегать ударов и падений рамок.
Габариты квадратной вакуумной рамки с вакуумметром и ручками-клапанами составляют 300 х 300 мм, с толщиной резины 40 мм, ее вес при этом 1,560 кг. Диапазон рабочих температур находятся в пределах от -20 до +55 °C, это позволяет эффективно применять устройство в разных погодных и производственных условиях.
Наши менеджеры помогут определиться с моделью устройства наиболее подходящей под требования пользователя и условия предстоящей эксплуатации, а также сделать заказ.
Преимущества использования квадратной вакуумной рамки с вакуумметром и ручками-клапанами
Среди ключевых функциональных особенностей квадратной вакуумной рамки с вакуумметром и ручками-клапанами следует выделить удобство и функциональность конструкции для меньших энергозатрат специалистов.
Эффективная система впуска и откачки воздуха посредством нажатия на ручку позволяет работать с устройством быстро и легко.
Специализированный резиновый профиль рамки делает контакт с исследуемой областью наиболее герметичным, при котором создается предельная степень разряжения в рамке (-0,09 МПа), которая остается на заданном уровне довольно длительное время (до 20 мин).
Увеличенная длина смотрового окна (230 х 230 мм) способствует ускорению процесса исследования поверхности, т.к. необходимо меньшее количество перемещений камеры по анализируемой площади.
