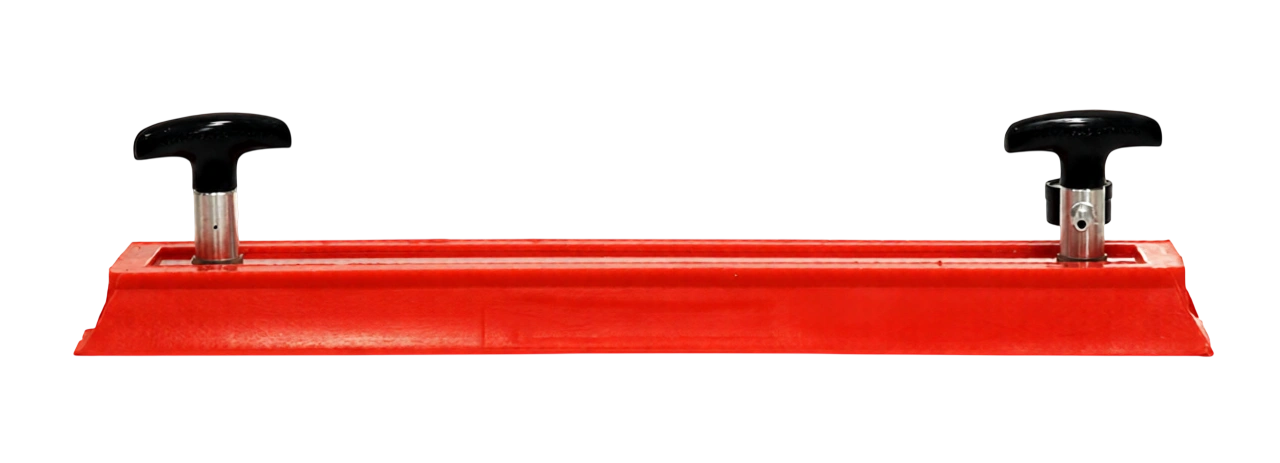

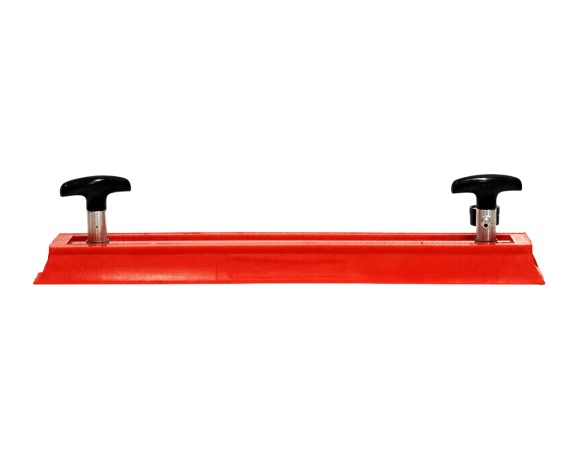

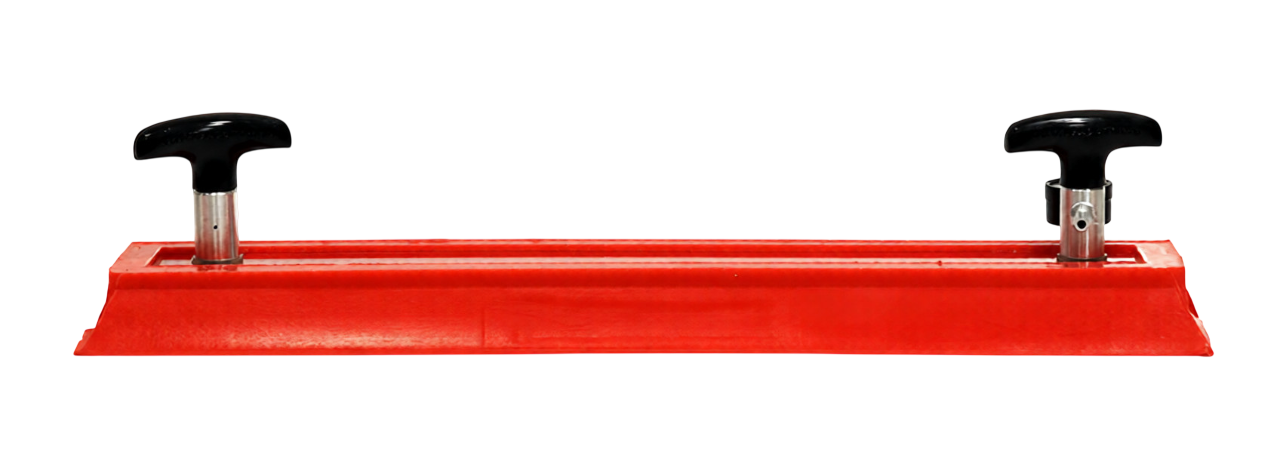

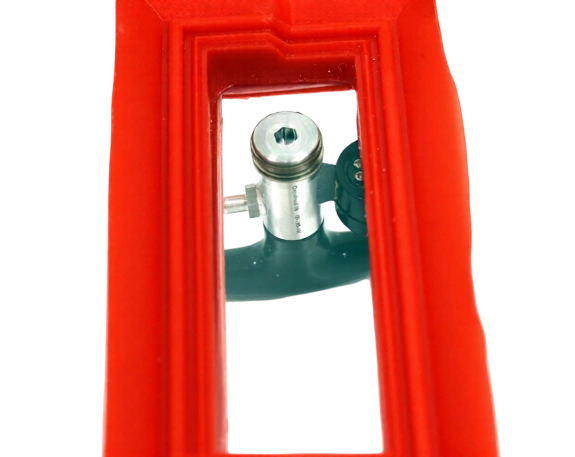

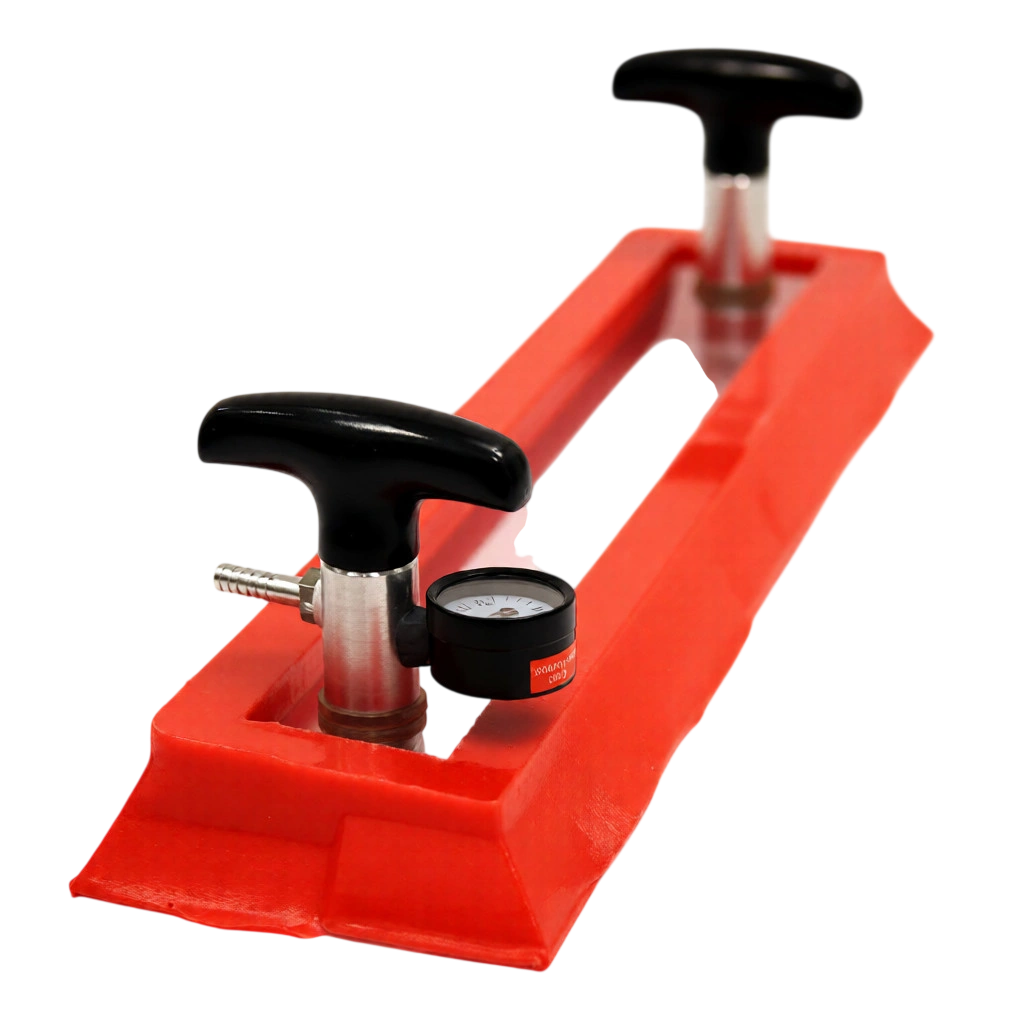

Вакуумная рамка "НАХЛЕСТ" представляет собой конструкцию имеющую металлический корпус и просмотровое окно (60 x 600 мм), которая гарантирует герметичный контакт с поверхностью исследуемого изделия. Вакуумная рамка "НАХЛЕСТ" используется для контроля сварных стыков и плоских поверхностей с наложением стыков.
Исследуемая поверхность очищается, затем покрывается специальным составом (пенопленочный индикатор). Далее к поверхности присоединяется вакуумная рамка, с помощью насоса внутри достигается разрежение воздуха. При этом образующееся различие давлений и газ, попадающий сквозь дефект образуют пузырьки на поверхности пенопленочного индикатора. Данная процедура помогает выявить присутствующие дефекты визуальным способом, сквозь просмотровое окно устройства.
Для вакуумных рамок нет необходимости в техническом обслуживании. Поскольку они не относятся к средствам измерений, не нужно проводить периодическую поверку и калибровку данных устройств. Для сохранения целостности конструкций необходимо избегать ударов и падений рамок.

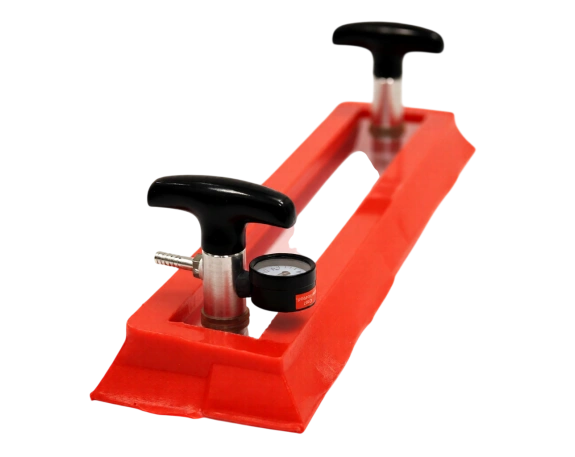

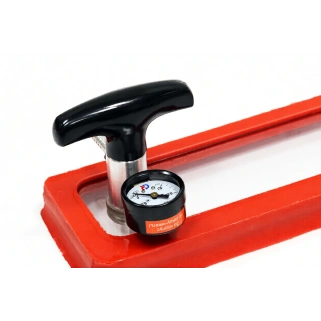

Габариты вакуумной рамки "НАХЛЕСТ" с вакуумметром составляют 140 х 700 мм, с толщиной резины 40 мм, ее вес при этом 1,845 кг. Диапазон рабочих температур находятся в пределах от -20 до +55 °C, это позволяет эффективно применять устройство в разных погодных и производственных условиях.
Наши менеджеры помогут определиться с моделью устройства наиболее подходящей под требования пользователя и условия предстоящей эксплуатации, а также сделать заказ.
Преимущества использования вакуумной рамки "НАХЛЕСТ" с вакуумметром
Среди ключевых функциональных особенностей вакуумной рамки "НАХЛЕСТ" с вакуумметром следует выделить удобство и функциональность конструкции для меньших энергозатрат специалистов.

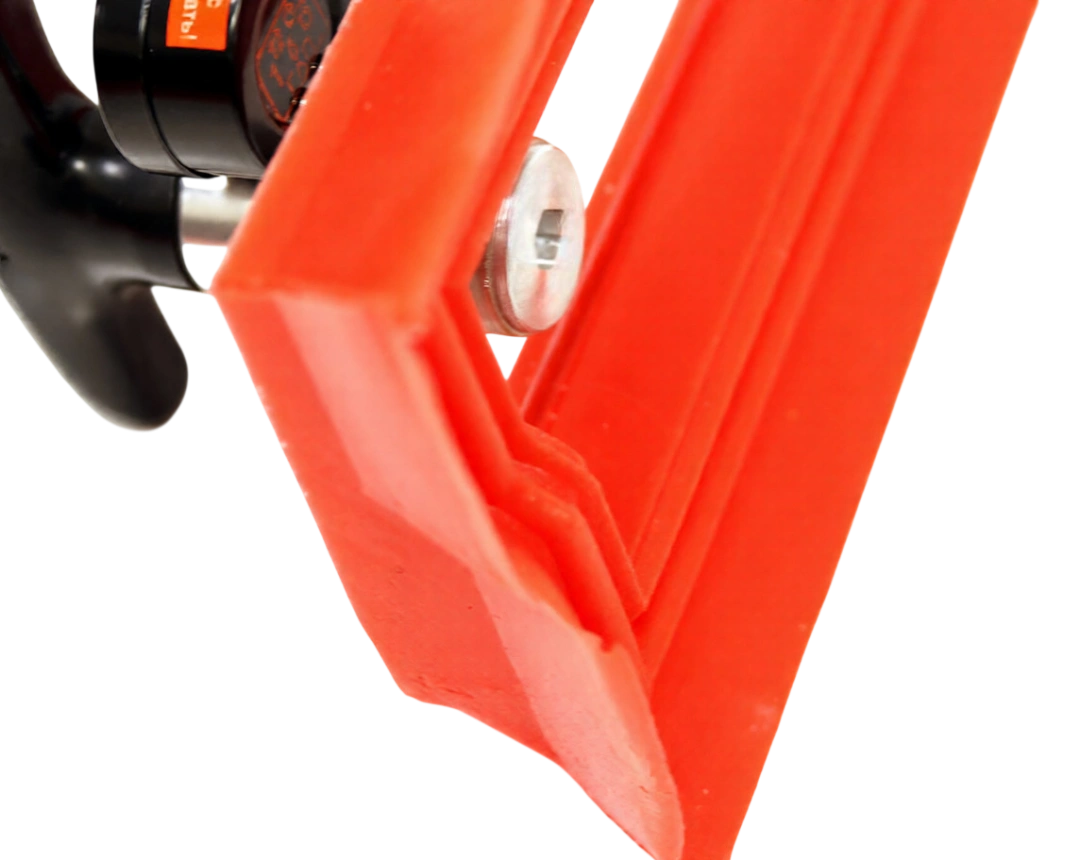

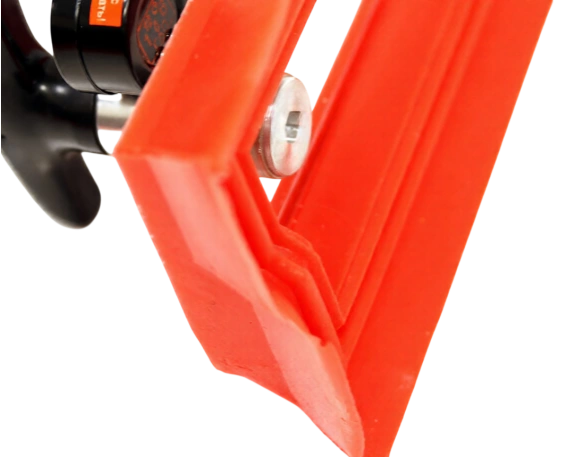

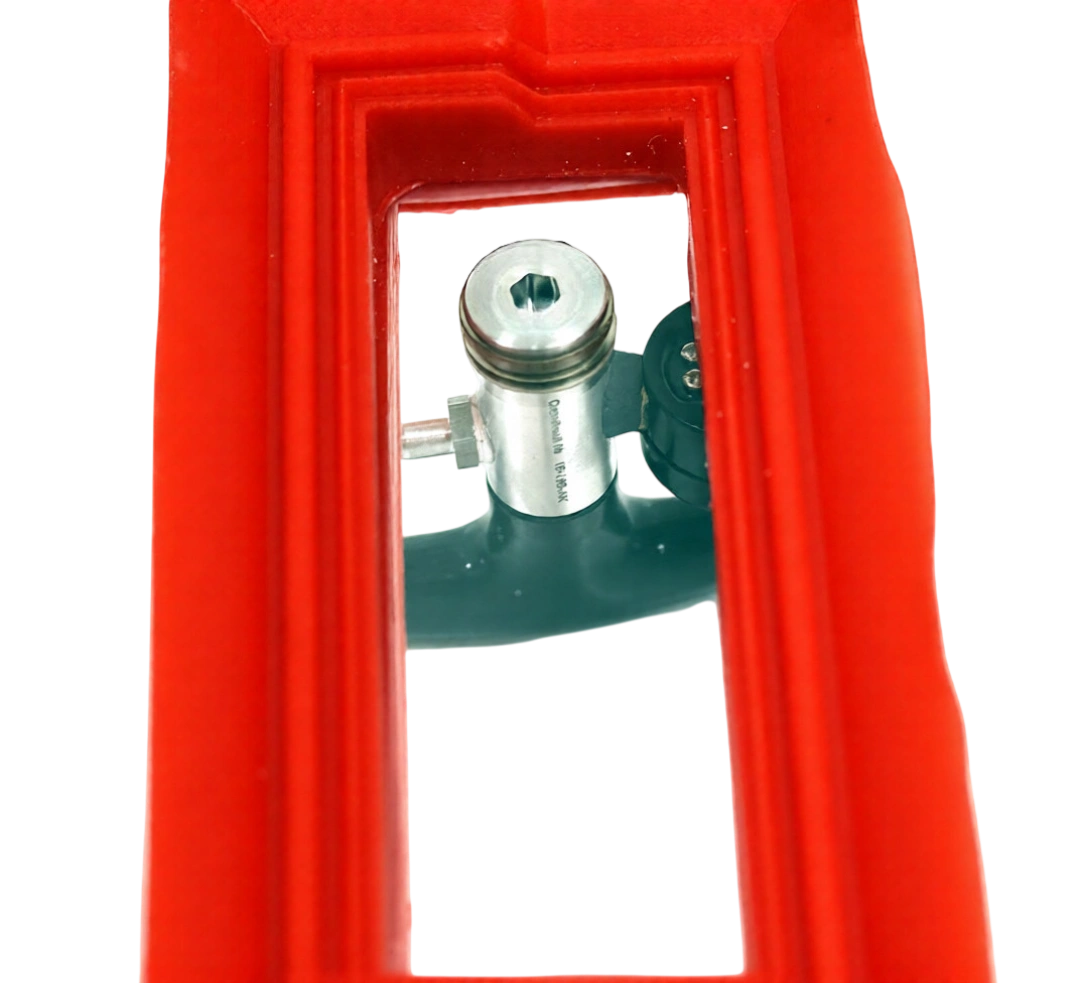

Специализированный резиновый профиль рамки делает контакт с исследуемой поверхностью наиболее герметичным, при котором создается предельная степень разряжения в рамке (-0,09 МПа), которая остается на заданном уровне довольно длительное время (до 20 мин).

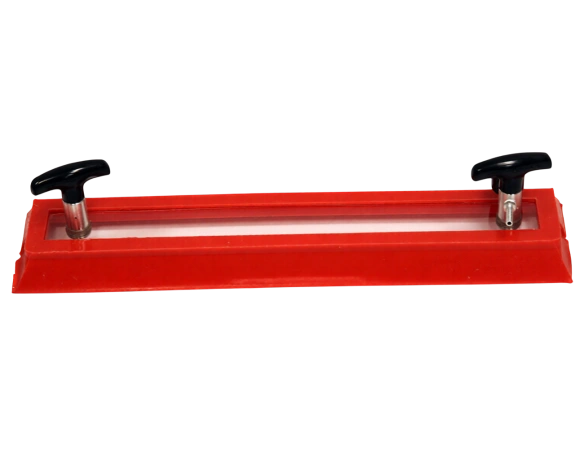

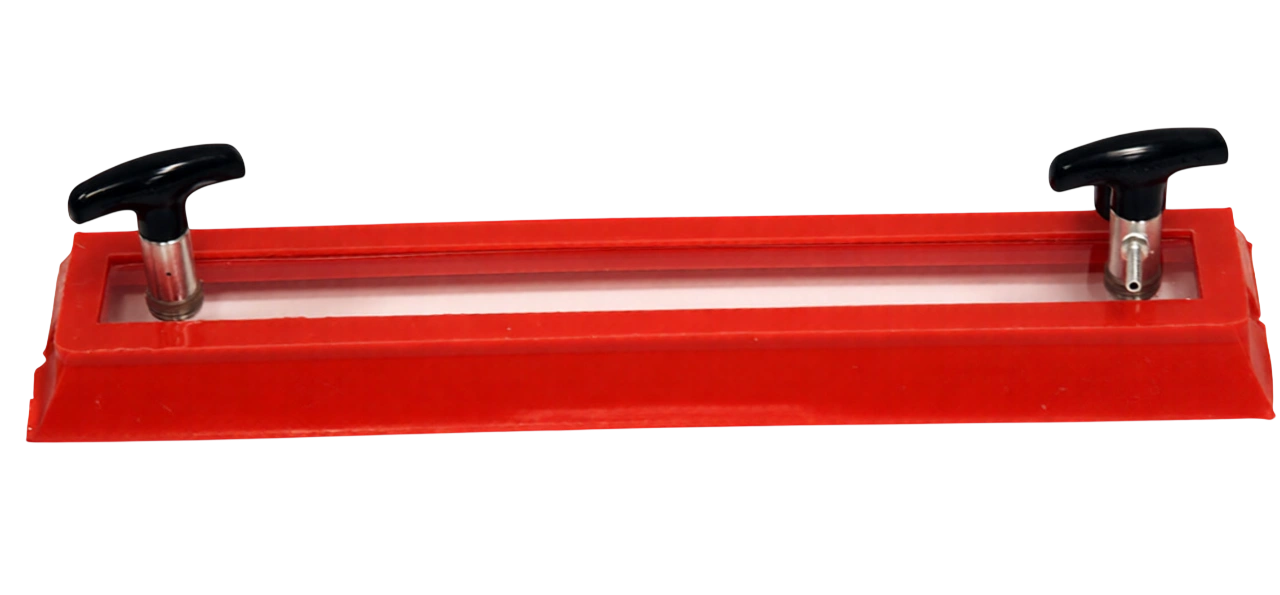

Увеличенная длина смотрового окна (до 600 мм) способствует ускорению процесса исследования поверхности, т.к. необходимо меньшее количество перемещений камеры по анализируемой площади.
