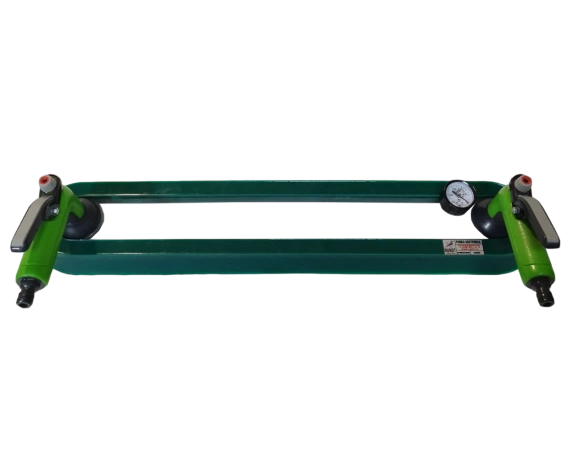

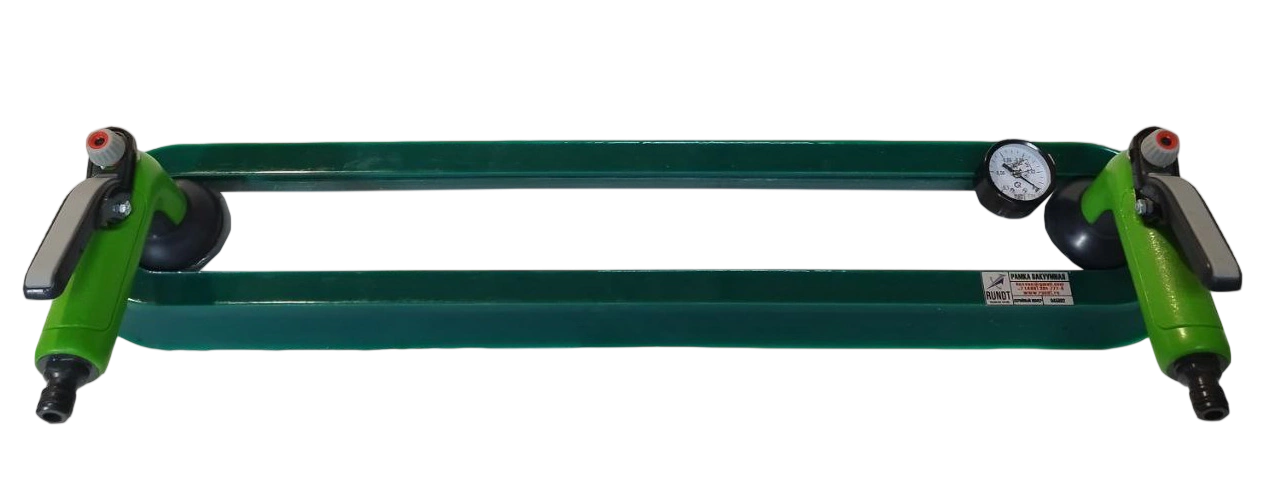

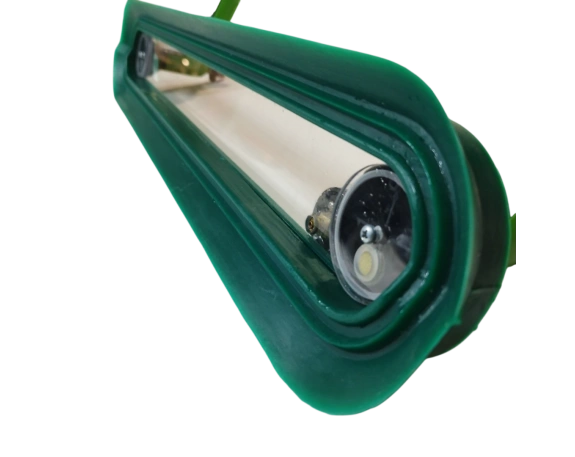

Плоская-нахлест вакуумная рамка представляет собой конструкцию имеющую металлический корпус и просмотровое окно (620 Х 80 мм, перепад Н6-8), которая гарантирует герметичный контакт с поверхностью исследуемого изделия. Плоская-нахлест вакуумная рамка используется для контроля сварных стыков и плоских поверхностей с наложением стыков.
Исследуемая поверхность очищается, затем покрывается специальным составом (пенопленочный индикатор). Далее к поверхности присоединяется вакуумная рамка, с помощью насоса внутри достигается разрежение воздуха. При этом образующееся различие давлений и газ, попадающий сквозь дефект образуют пузырьки на поверхности пенопленочного индикатора. Данная процедура помогает выявить присутствующие дефекты визуальным способом, сквозь просмотровое окно устройства.
Для вакуумных рамок нет необходимости в техническом обслуживании. Поскольку они не относятся к средствам измерений, не нужно проводить периодическую поверку и калибровку данных устройств. Для сохранения целостности конструкций необходимо избегать ударов и падений рамок.
Вес плоской-нахлест вакуумной рамки составляет 0,98 кг. Диапазон рабочих температур находятся в пределах от -20 до +55 °C, это позволяет эффективно применять устройство в разных погодных и производственных условиях.
Наши менеджеры помогут определиться с моделью устройства наиболее подходящей под требования пользователя и условия предстоящей эксплуатации, а также сделать заказ.
Преимущества использования плоской – нахлест вакуумной рамки
Среди ключевых функциональных особенностей плоской – нахлест вакуумной рамки следует выделить удобство и функциональность конструкции для меньших энергозатрат специалистов. Эффективная система впуска и откачки воздуха посредством нажатия на ручку позволяет работать с устройством быстро и легко. Ручки оснащены быстросъемным разъемом, при помощи которого можно оперативно сменить рамку в ходе исследования объекта.

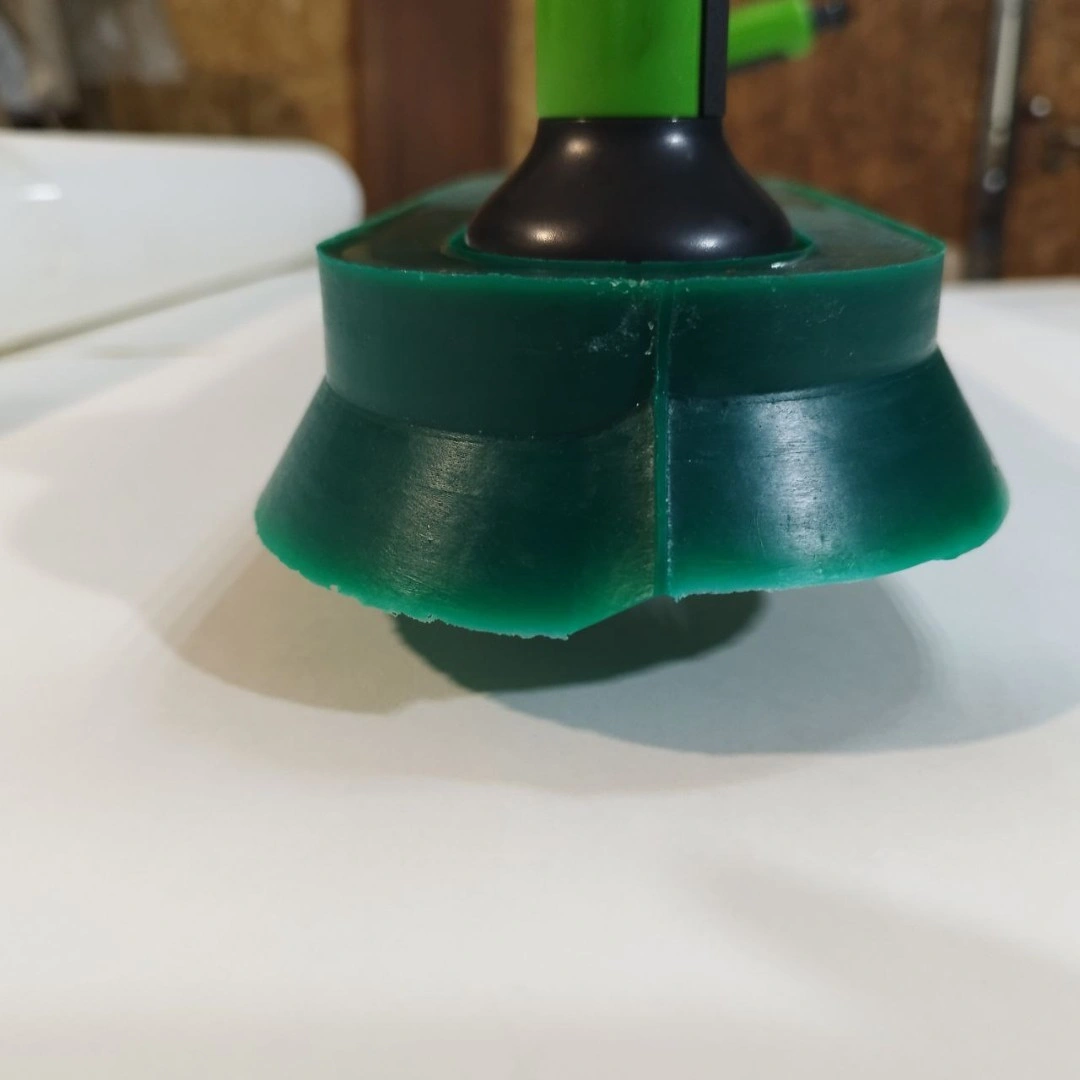

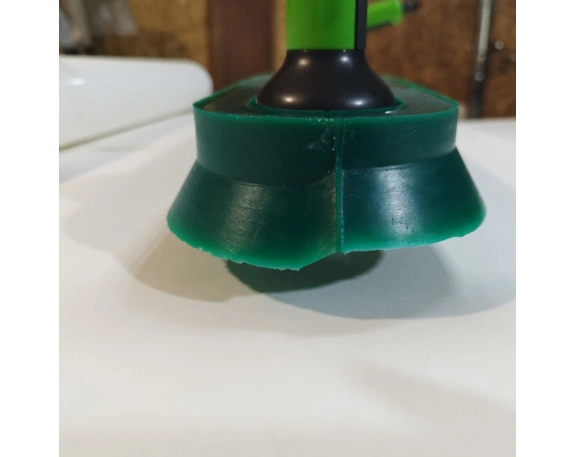

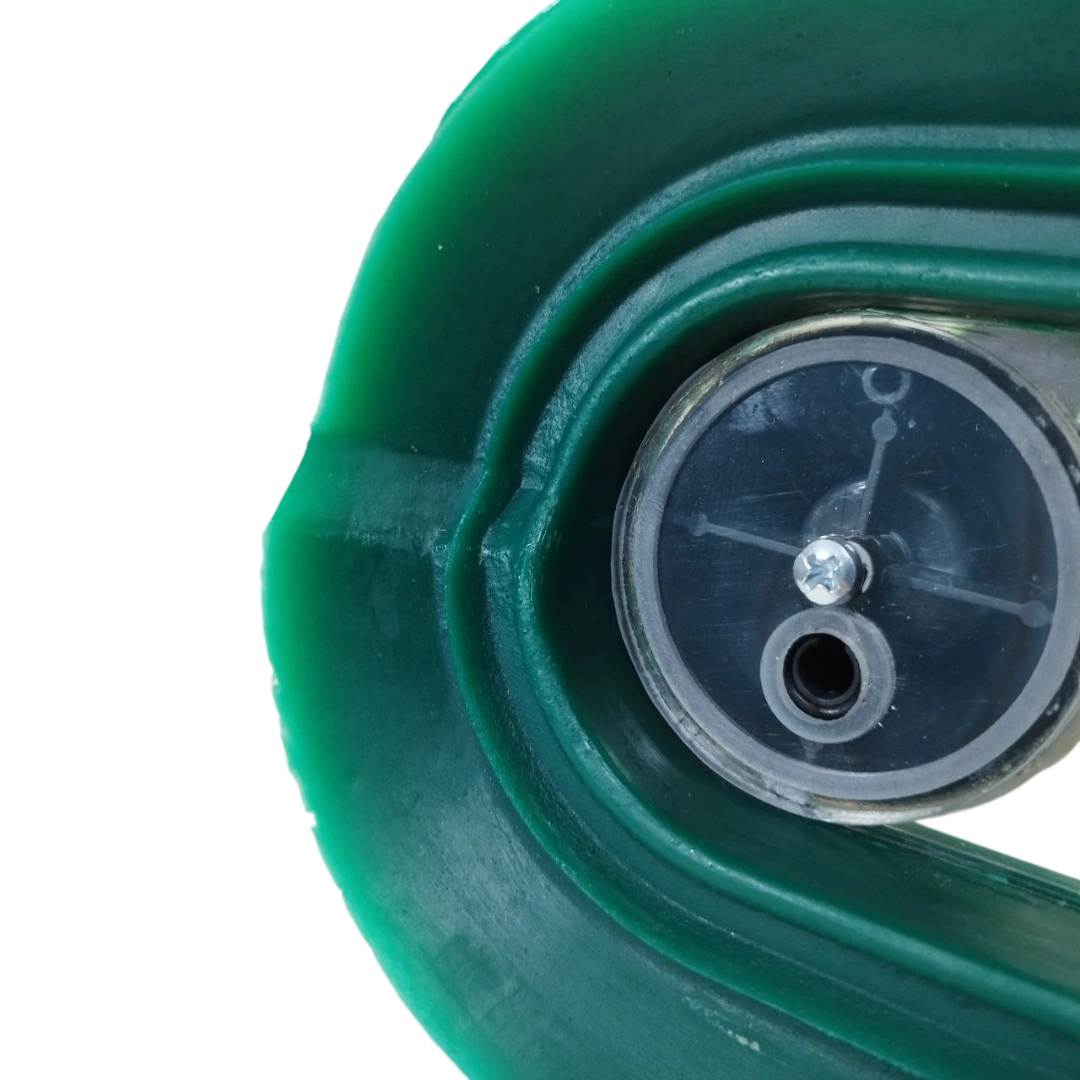

Специализированный резиновый профиль рамки (толщина на концах манжеты не превышает 0,1 мм) делает контакт с исследуемой поверхностью наиболее герметичным, при котором создается предельная степень разряжения в рамке (-0,09 МПа), которая остается на заданном уровне довольно длительное время.
Кроме того, в устройстве плоской – нахлест вакуумной рамки предусмотрен фильтр для очистки поступающего воздуха от посторонних частиц (крупных и мелких), который позволяет обеспечить защиту вакуумного насоса от повреждений.
