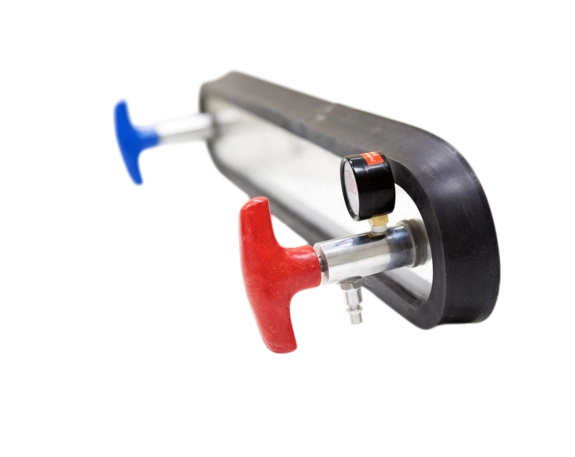

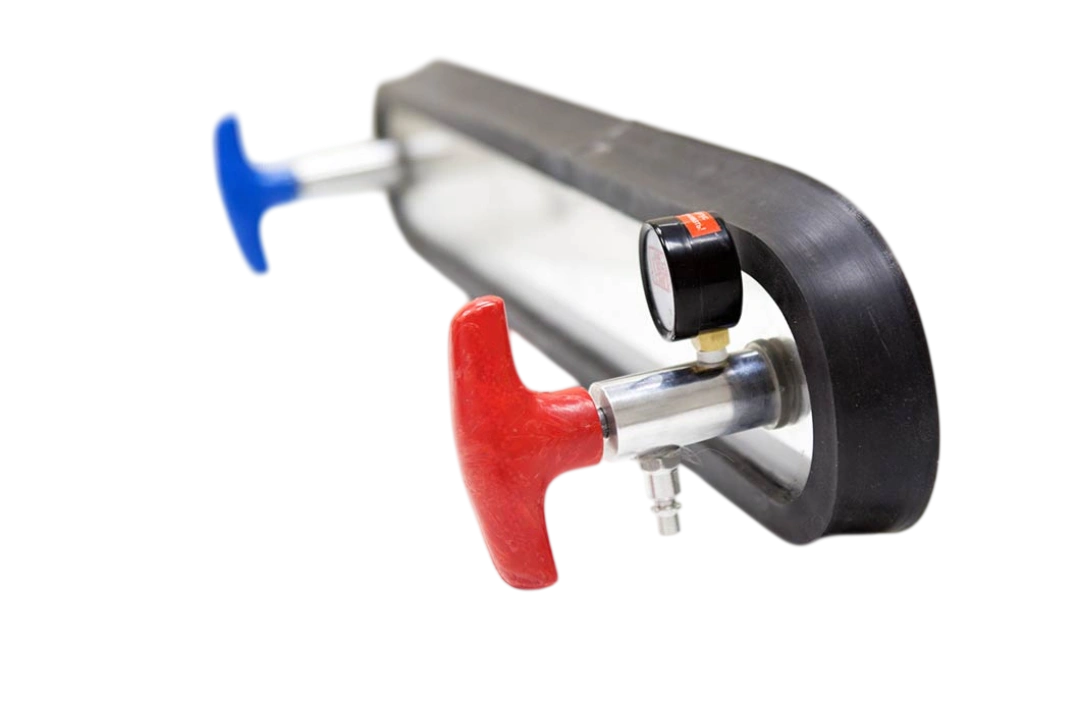

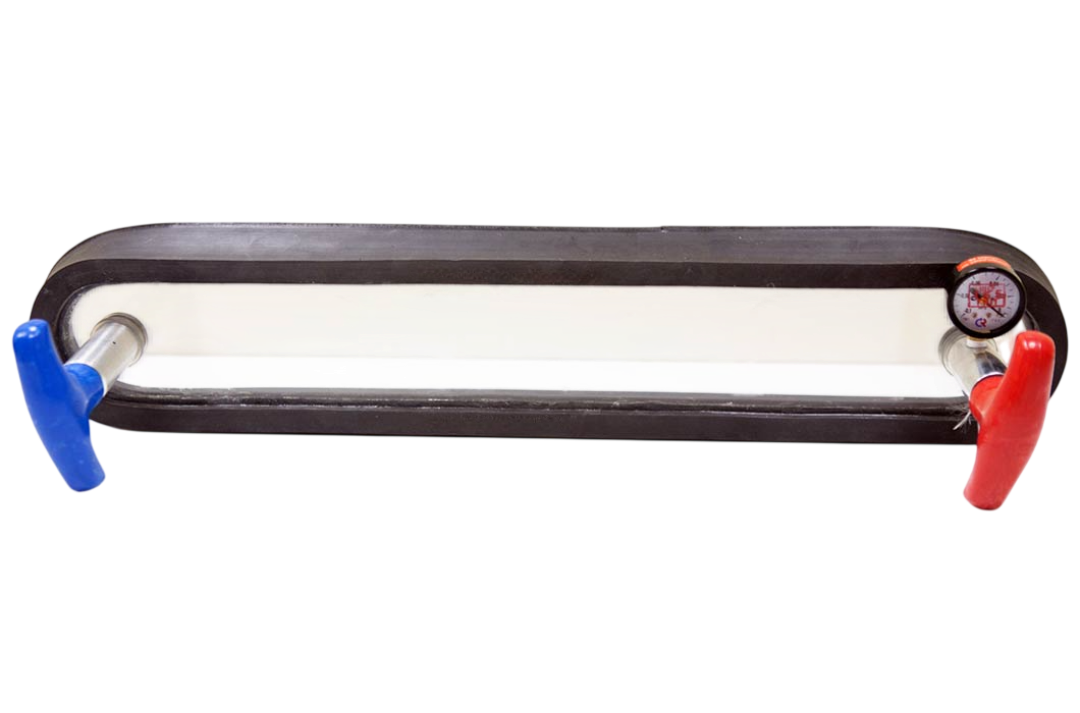

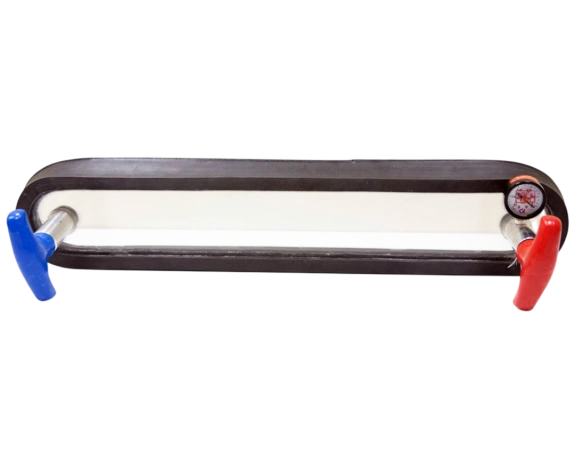

Плоская вакуумная рамка представляет собой конструкцию имеющую металлический корпус и просмотровое окно (580 х 75 мм), которая гарантирует герметичный контакт с поверхностью исследуемого изделия. Плоская вакуумная рамка используется для контроля сварных стыков и плоских поверхностей.
Исследуемая поверхность очищается, затем покрывается специальным составом (пенопленочный индикатор). Далее к поверхности присоединяется вакуумная рамка, с помощью насоса внутри достигается разрежение воздуха. При этом образующееся различие давлений и газ, попадающий сквозь дефект образуют пузырьки на поверхности пенопленочного индикатора. Данная процедура помогает выявить присутствующие дефекты визуальным способом, сквозь просмотровое окно устройства.
Для вакуумных рамок нет необходимости в техническом обслуживании. Поскольку они не относятся к средствам измерений, не нужно проводить периодическую поверку и калибровку данных устройств. Для сохранения целостности конструкций необходимо избегать ударов и падений рамок.
Габариты плоской вакуумной рамки с вакуумметром и ручками-клапанами составляют 150х120х620 мм, ее вес при этом 1,5 кг. Диапазон рабочих температур находятся в пределах от -20 до +55 °C, это позволяет эффективно применять устройство в разных погодных и производственных условиях.
Наши менеджеры помогут определиться с моделью устройства наиболее подходящей под требования пользователя и условия предстоящей эксплуатации, а также сделать заказ.
Преимущества использования плоской вакуумной рамки с вакуумметром и ручками-клапанами
Среди ключевых функциональных особенностей плоской вакуумной рамки с вакуумметром и ручками-клапанами следует выделить удобство и функциональность конструкции для меньших энергозатрат специалистов.
Эффективная система впуска и откачки воздуха посредством нажатия на ручку позволяет работать с устройством быстро и легко.
Специализированный резиновый профиль рамки делает контакт с исследуемой поверхностью наиболее герметичным, при котором создается предельная степень разряжения в рамке (-0,09 МПа), которая остается на заданном уровне довольно длительное время (до 20 мин).
Увеличенная длина смотрового окна (до 580 мм) способствует ускорению процесса исследования поверхности, т.к. необходимо меньшее количество перемещений камеры по анализируемой площади.
При работе можно использовать любой вакуумный насос.
