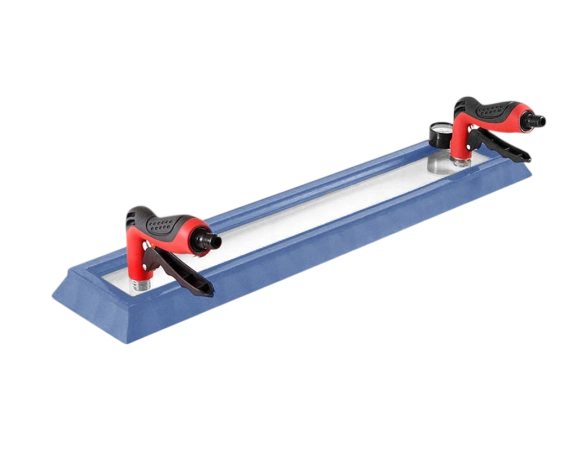

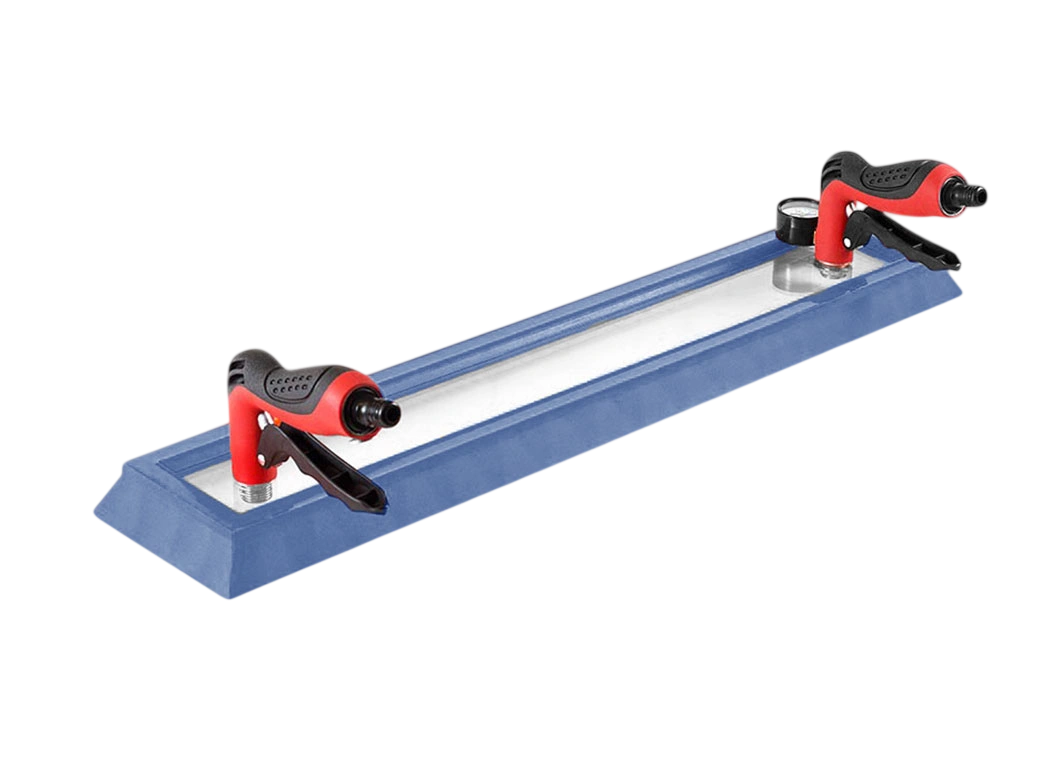

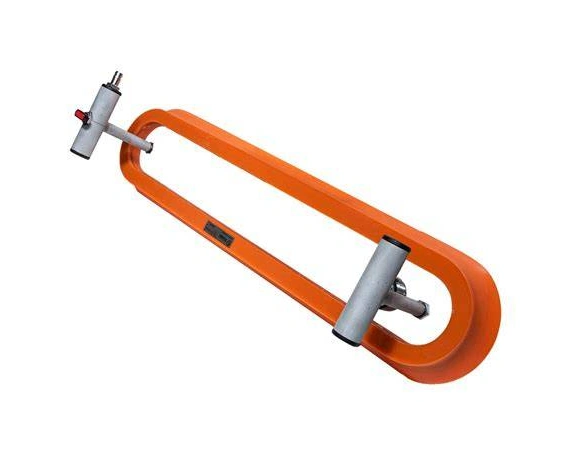

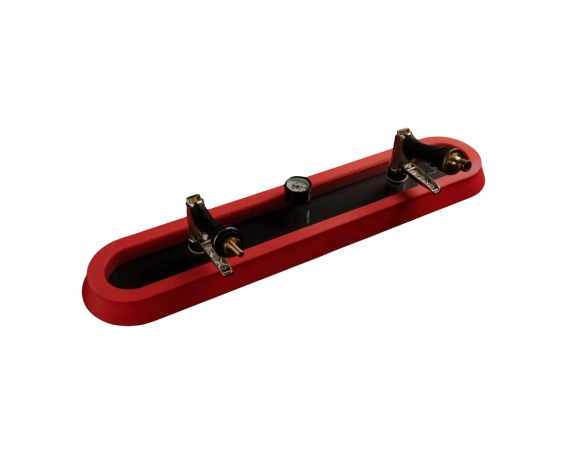

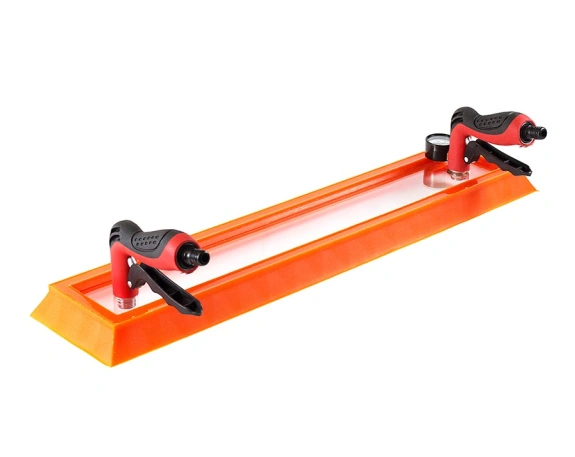

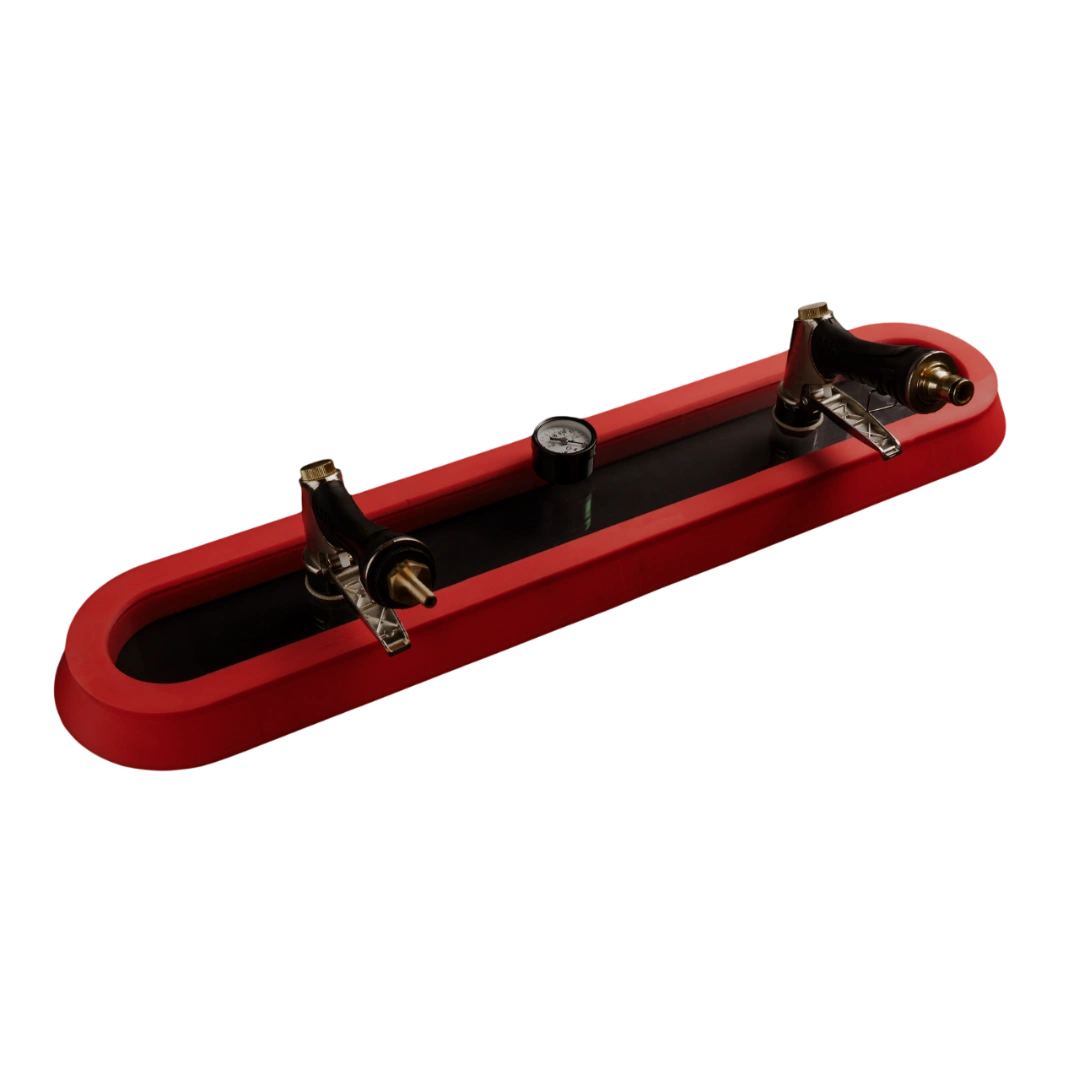

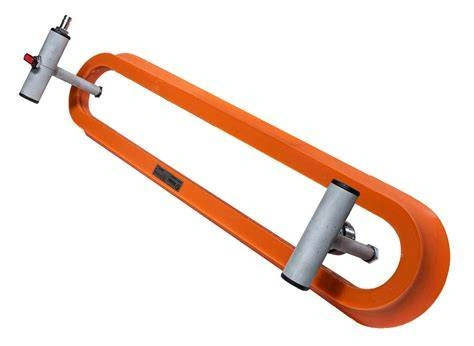

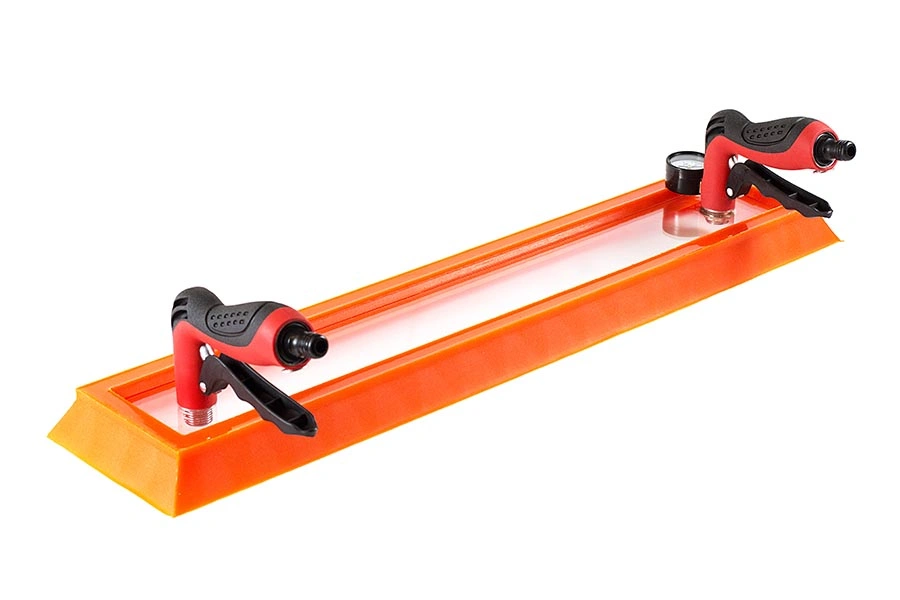

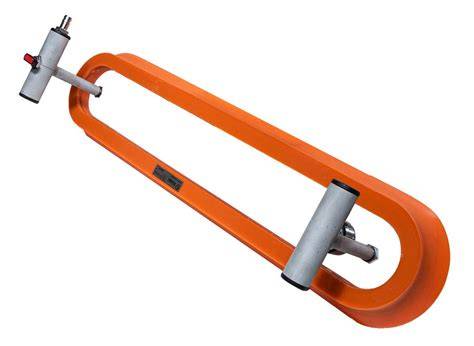

Плоская вакуумная рамка представляет собой конструкцию состоящую из металлического корпуса и просмотрового окна (размер 620 х 80 мм), соединенные уплотнителем (из цельнолитой резины), которая гарантирует герметичный контакт с анализируемой поверхностью. Плоская вакуумная рамка разработана для исследования сварных стыков и плоских поверхностей.
Исследуемая поверхность очищается, затем наносится специальный состав (пенопленочный индикатор). Далее к поверхности присоединяется вакуумная рамка, с помощью насоса внутри достигается разрежение воздуха. При этом образующееся различие давлений и газ, попадающий сквозь дефект, образуют пузырьки на поверхности пенопленочного индикатора. Данная процедура помогает выявить присутствующие дефекты визуальным способом, сквозь просмотровое окно устройства.
Для вакуумных рамок нет необходимости в техническом обслуживании. Поскольку они не относятся к средствам измерений, не нужно проводить периодическую поверку и калибровку данных устройств. Для сохранения целостности конструкций необходимо избегать ударов и падений рамок.
Габариты плоской вакуумной рамки составляют 680х140х45 мм, ее вес при этом 1,45 кг. Диапазон рабочих температур находятся в пределах от -30 до +50 °C, это позволяет эффективно применять устройство в разных погодных и производственных условиях.
Наши менеджеры помогут определиться с моделью устройства наиболее подходящей под требования пользователя и условия предстоящей эксплуатации, а также сделать заказ.
Преимущества использования плоской вакуумной рамки для контроля герметичности

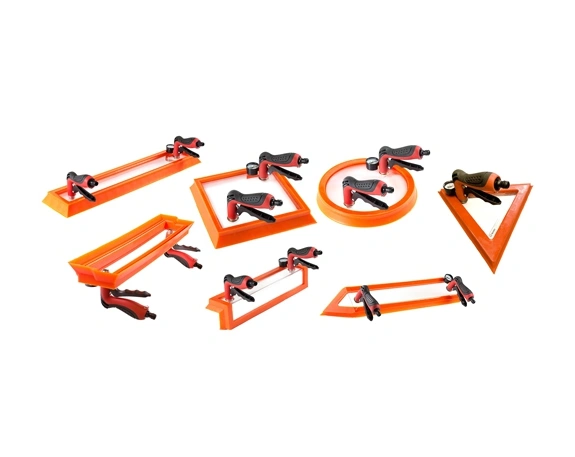

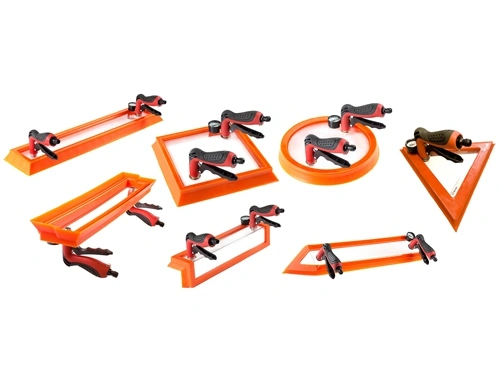

Среди ключевых функциональных особенностей плоской вакуумной рамки следует выделить возможность производства устройств в соответствии с габаритами необходимыми заказчику; особая форма профиля обеспечивает трехстороннее соединение резины с окном рамки, что устраняет вероятность отслаивания.
Для анализа 1 метра сварного шва требуется не более 30 сек.
Для производства используется специальная прочная и эластичная резина, обеспечивающая герметичный контакт.
Особенность конструкции устройства, предусматривающая соединения без клеевого шва, обеспечивает дополнительную износостойкость рамки.
