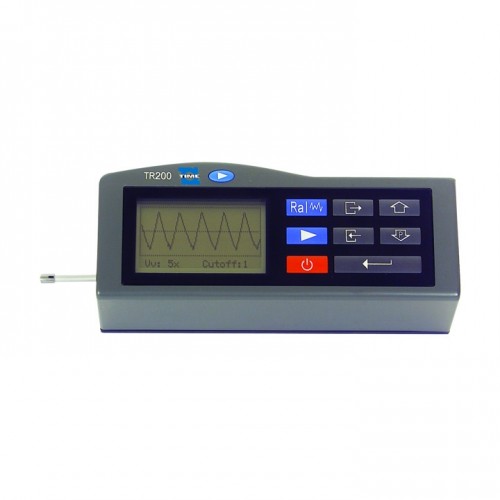

TR200 – измеритель шероховатости, позволяющий производить расчет параметров шероховатости поверхности в строгом соответствии с выбранной методикой и установленными стандартами. Прибор TR200 отображает на жидкокристаллическом экране график профиля и все измеренные параметры.
Измеритель шероховатости TR200 сертифицирован Госстандартом РФ и внесен в Государственный реестр средств измерений.
Отличительные особенности измерителя шероховатости (профилометра) TR200:
- Удобное в работе программное меню управления прибором;
- Большой и четкий графический ЖКИ;
- Измерение шероховатости по 13 различным параметрам;
- Дополнительно комплектуется датчиком для измерения бороздок/каналов и отверстий;
- Языки интерфейса программного меню включают английский, немецкий, французский, итальянский, испанский и голландский;
- Передача данных через порт RS – 232 на принтер TA220S или ПК;
- Питание от перезаряжаемого литий-ионного аккумулятора;
- Профилометр совместим с четырьмя стандартами: ISO (Международная организация по стандартизации), DIN (Германский институт стандартов), ANSI (Американский национальный институт стандартов) и JIS (Японский промышленный стандарт).
Технические характеристики профилометра TR200:
| Измеряемые параметры шероховатости | Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р) |
| Построение профилей | шероховатости (R) кривой Rmr (коэффициент использования материала Mr) |
| Коэффициенты увеличений профиля | по вертикали: 200х – 20000х, по горизонтали: 20х, 50х, 200х |
| Система мер | метрическая, британская |
| Дискретность индикации | 0.001 мкм |
| Тип дисплея | матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой |
| Размеры ЖКИ | экран 50 x 30 мм отображает положение измерительной иглы датчика и уровень заряда аккумуляторной батареи |
| Отображение результатов | непосредственное отображение параметров шероховатости и профилей поверхности, печать данных, регулировка яркости ЖКИ, автоотключение после 5 минут перерыва с сохранением результатов, программная калибровка |
| Вывод результатов измерений | через порт RS – 232 на принтер TA220S или ПК |
| Диапазон измерений по параметрам |
Ra, Rq: 0.01 – 40 мкм Rz, Ry, Rp, Rt, R3z: 0.02 – 160 мкм RSm, RS: 1мм Rmr: 1 – 100% |
| Значения отсечек шага | 0,25 мм/ 0.8 мм/ 2,5 мм |
| Длина оценки значений параметров шероховатости | отсечка 1 – 5 (по выбору пользователя) |
| Длина трассы ощупывания | (отсечка 1 – 5) + отсечка 2 |
| Тип цифрового фильтра | резистивно-емкостный, фазовая коррекция – резистивно-емкостный, Гауссов, D-P |
| Тип датчика | стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм |
| Минимальный диаметр измеряемого отверстия/ наибольшая глубина измерения | 6.0 мм, глубина 15 мм (при использовании датчика TS100) |
| Электрическое питание | перезаряжаемый литий-ионный аккумулятор |
| Зарядное устройство | 220В/110В, 50 Гц, 2.5 часа (время зарядки аккумуляторов) |
| Диапазон рабочих температур | от 0 до 40 градусов по Цельсию |
| Относительная влажность воздуха | < 80% |
| Диапазон температур при хранении | от – 25 до 60 градусов по Цельсию |
| Степень точности | класс 3 |
| Габаритные размеры | 141 x 56 x 48 мм |
| Масса электронного блока | 480 г |
Базовый комплект поставки:
- Основное устройство – электронный блок профилометра TR200;
- Стандартный датчик TS 100;
- Эталон шероховатости по Ra;
- Зарядное устройство;
- Защитный наконечник;
- Стальная опора;
- Отвертка;
- Инструкция;
- Сертификат TIME;
- Гарантийный талон;
- Кейс для транспортировки и хранения.
