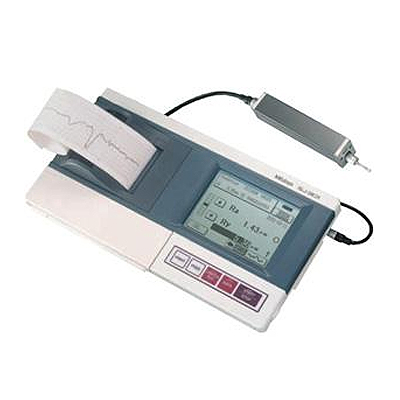

Портативный профилометр Surftest SJ-301 - следующая модель в ряду профилометров Surftest компании MitutoyoCorp. По сравнению с моделью профилометра SJ-201 увеличились функциональные возможности и удобство работы с профилометром. Блок индикации оборудуется жидкокристаллическим сенсорным дисплеем, который позволяет не только удобно и быстро управлять прибором, но и отображать профилограмму, с возможностью ее обработки и анализа. Кроме этого в блок индикации встроен термопринтер, с помощью которого можно распечатать профилограмму, чтобы приложить к протоколу измерения.
Улучшен математический аппарат: контролируется 36 параметров против 25 профилометра SJ-201, 5 значений отсечки шага, 5 длин трассы и многое другое. Профилометр SurftestSJ-301 дополнительно может комплектоваться картой памяти, что позволяет сохранить больше результатов измерений.
Это несомненно функционально, особенно в полевых и цеховых условиях, при выборочном контроле. Естественно сохранилась возможность комплектации профилометра дополнительными принадлежностями, расширяющими функциональность прибора и удобство работы с ним: насадки для измерения плоских и цилиндрических деталей, различные щупы, адаптеры для установки измерительного блока на штангенрейсмас (высотомер) и магнитную стойку и т.д.
Профилометр Surftest SJ-301 может быть подключен к персональному компьютеру через интерфейс RS-232C (СОМ-порт). Для этого на персональном компьютере должно быть установлено программное обеспечение SurfpakSJ для обработки и анализа профиля и\или MeasurLinkReal-TimePlus для статистической обработки данных.
Профилометр Surftes tSJ-301 предназначен для использования в цеховых и лабораторных условиях. Этот профилометр достойный выбор требовательных потребителей, которым необходимы качество, функциональность и возможность модернизации профилометра.
Характеристики профилометра Surftest SJ-301 MITUTOYO:
|
Модель |
178-952-3D |
|
диапазон измерения |
ось z: 350 мкм |
|
Измерительный блок |
|
|
скорость перемещения |
измер.: 0,25 мм/сек; 0,5 мм/сек |
|
соединительный кабель |
1 м |
|
масса |
190 г. |
|
Стандартный пробник (№ 178-395) |
|
|
метод измерения |
индукционный |
|
диапазон измерения |
350 мкм |
|
игла |
алмазная |
|
радиус иглы |
2 мкм |
|
радиус насадки |
40 мм |
|
измерительное усилие |
0,75 мН |
|
масса |
18 г. |
|
Основной блок |
|
|
профиль |
первичный профиль (P), профиль шероховатости (R), |
|
параметры |
Ra, Ry, Rz, Rt, Rp, Rq, Rv, Sm, S, Pc, R3z, mr, Rpk, Rvk, δc, Rk, Mr1, Mr2, Lo, Ppi, R, AR, Rx, A1, A2 |
|
стандарт шероховатости |
DIN, ISO, ANSI, JIS |
|
длина измерения (L) |
0,08 мм; 0,25 мм; 0,8 мм; 2,5 мм; 8 мм; по выбору оператора |
|
отсечка шага |
λc: 0,08 мм; 0,25 мм; 0,8 мм; 2,5 мм; 8 мм |
|
число измерений |
x1, x3, x5, хL |
|
фильтр |
2RС-75%, 2RС-75% (фазовая коррекция), Гаусс-50% |
|
диапазон дисплея |
Ra, Rq: 0,01 мкм~100 мкм |
|
экран/увеличение |
Вертикальное: 10x, 20x, 50x, 100x, 200x, 500x, 1000x, 2000x, 5000x, 10000x, 20000x, 50000x, 100000x, АВТО |
|
принтер |
печать на термочувствительной бумаге (ширина 48 мм) |
|
статистика |
Max/Min, средняя величина, стандартное отклонение, кривая распределения частоты |
|
оценка допуска |
выше/ниже допуска для трех параметров |
|
выключение |
автоматическое через 5 мин |
|
калибровка |
автоматическая калибровка по образцу шероховатости |
|
питание |
встроенные аккумуляторы, адаптер (7,5 V 1,5 W) |
|
работа от аккумуляторов |
15 часов (600 измерений без печати) |
|
вывод данных |
RS 232 C, DIGIMATIC |
|
масса |
1200 гр. |
Дополнительные принадлежности к профилометру:
- 178-390 - щуп с измерительным усилием 4мН (радиус иглы 5 мкм)
- 178-391 - щуп для мягких материалов (радиус иглы 10 мкм)
- 178-392 - щуп для небольших отверстий (Ø4,5 мм)
- 178-393 - щуп для небольших отверстий (Ø2,8 мм)
- 178-394 - щуп для проточек
- 12AAA216 - салазки для регулировки по высоте
- 12AAA217 - насадка для измерения плоских деталей
- 12AAA218 - насадка для измерения цилиндрических деталей
- 12AAA219 - адаптер для вертикальной установки измерительного блока
- 12AAA221 - адаптер для магнитного штатива
- 12AAA218 - адаптер для высотомера
- 12AAA210 – удлиняющий стержень (50 мм)
- 12BAA303 - соединительный кабель (1 м)
- 12AAA208 - соединительный кабель (RS 232C)
- 178-035 - устройство для измерения внутренних поверхностей цилиндрических деталей
- 178-033 - устройство для измерения цилиндрических деталей
- 178-034 - специальное универсальное фиксирующее устройство
- 178-390 - специальное устройство для измерения внутренних поверхностей труб
- 936937 – SPCкабель (1 м)
- 965014 - SPC кабель (2 м)
- 264-012-10 – устройство ввода
- 12ААВ208 – программное обеспечение SurfpakSJ
- 02 ARB000 – программноеобеспечение MeasurLink Real-Time Plus
