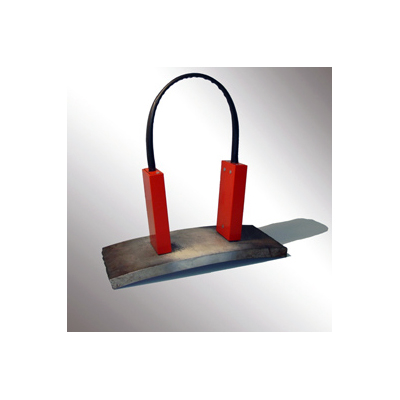

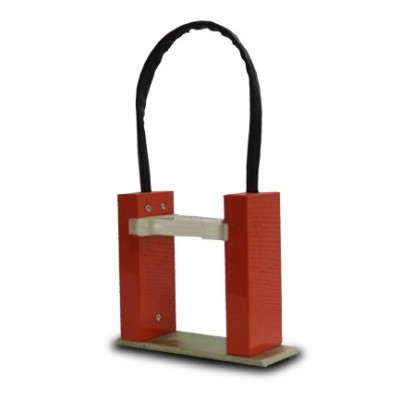

Устройство намагничивающее УН-5 для магнитопорошковой дефектоскопии
Намагничивание отдельных участков изделий и деталей из ферромагнитных материалов, контролируемых магнитопорошковым методом.
Постоянный магнит УН-5 обеспечивает выявляемость поверхностных и подповерхностных дефектов - трещин, волосовин, непроваров и т.д. в соответсвии с ГОСТ 21105-87.
Отличительные особенности постоянного магнита УН-5:
- Обеспечивает магнитопорошковый контроль изделий сложной формы
- Применяется при контроле в полевых условиях, при проведении высотных монтажных работ, при обследовании аппаратуры высокого давления внутренних поверхностей сосудов и емкостей, т.е. в тех случаях, когда подвод электроэнергии затруднен или запрещен правилами техники безопасности
Технические характеристики намагничивающего устройства УН-5:
- Максимальная напряженность магнитного поля в центре воздушного зазора между рабочими полюсами, кА/м, при:
- межполюсном расстоянии 95 мм: 17
- межполюсном расстоянии 75 мм: 24
- межполюсном расстоянии 55 мм: 34
- Габаритные размеры, мм: 120 х 45 х 25
- Масса, кг: 1,8
