Название: Стенд СМК-12.
Документ, регламентирующий производство: ТУ 4276-013-01124336-2001.
Государство-производитель: Россия.
Предприятие-разработчик: АО «Научно-исследовательский институт железнодорожного транспорта».
Компания-производитель: ООО «Дмитровский механический завод».
Основная функция и область применения: поиск поверхностных дефектов целостности материалов с использованием магнитного порошка в соответствии с требованиями инструкций ГОСТ Р 56512. Устройство ориентировано на детали, используемые в конструкции железнодорожного транспорта, независимо от конфигурации. Допустимо применение в процессах восстановления и производства.
Обследуемая продукция: детали железнодорожного транспорта, находящиеся под нагрузкой, плоские, протяженные, округлые.
Функции, возможные для реализации: Стенд – вспомогательная техника, используемая при определении целостности деталей. Намагничивание исследуемого элемента достигается путем использования дефектоскопа МД-12ПШ, который сразу идет в комплекте со стендом. Конструкция оборудования такова, что удается легко оперировать с деталями различной формы, от удлиненных до округлых, обрабатывать их порошком с магнитными свойствами, собирать его, утилизировать или отправлять на повторное применение. Скорость обследования обеспечивается двусторонней обработкой. Удлиненные детали можно зафиксировать по оси, чтобы исключить ошибки обследования.
| БАЗОВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ | |
| Рабочее напряжение | 220 В, 50 Гц |
| Максимум потребляемой мощности | 5 киловатт. |
| Материал, из которого выполнены контролируемые элементы | ферромагнитный. |
| Ограничения по конфигурации и размерам элементов, поступающих на обследование | определяются цилиндром с 20 сантиметровым диаметром и 150 сантиметровой длиной. |
| Ограничения по размерам исследуемых деталей сложной конфигурации | определяются цилиндром с 50 сантиметровым диаметром и 15 сантиметровой высотой. |
| Лимит веса удлиненных деталей | 80 килограммов. |
| Лимит веса элементов сложной формы | 25 килограммов. |
| Напряжение, подающееся на рабочие элементы дефектоскопа | 36 вольт. |
| Сила тока, необходимая для намагничивания элемента при стандартном рабочем напряжении | минимум 45 ампер |
| Габариты стенда | 240 х 95 х 170 сантиметров. |
| Габариты блока, используемого для управления оборудованием | 43х27х16 сантиметров. |
| Диаметр отверстия, куда укладывается исследуемая деталь | 20 сантиметров. |
| Базовая масса стенда, без рабочих модулей | 300 килограммов. |
| Вес блоков, использующихся для управления рабочими модулями | максимум 30 килограммов. |
| Вес модуля дефектоскопа, отвечающего за формирование магнитных свойств | максимум 9.5 килограммов. |

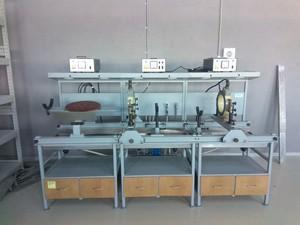

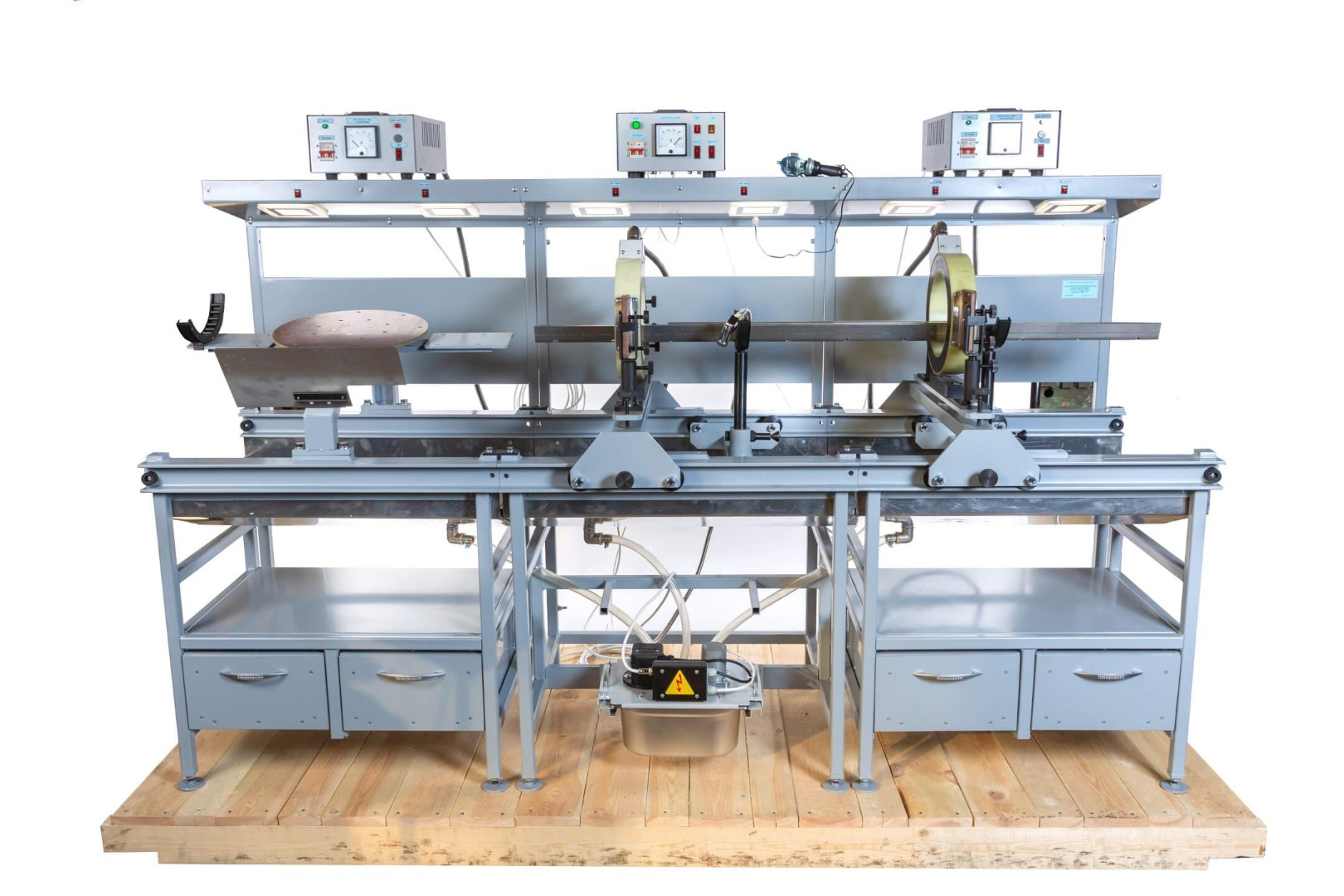

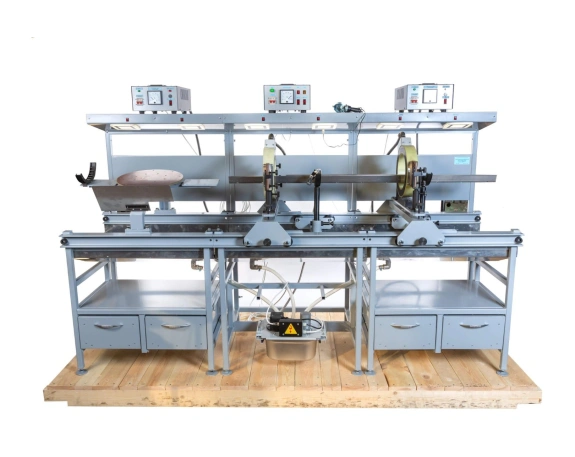

Особенности конструкции: стенд сборный, сформирован тремя модулями, которые соединяются при установке. Элемент СМК-12/1 – стол, укомплектованный подвижными опорами, с габаритами, достаточными для укладки длинных деталей, стоек для освещения, управляющего блока, ванночкой с действующим магнитным порошком, модуля дефектоскопа, обеспечивающего магнитные свойства исследуемых деталей. Снизу модуля располагается гидравлическая станция, в которой перемешивается и готовится к нанесению суспензия с магнитными свойствами. Второй составной модуль, СМК-12/2 – стол, укомплектованный твердо зафиксированной опорой с вращающимся кругом и упором, стойкой освещения, ванночкой, куда собирается использованный магнитный порошок. Прочность и размеры стоек освещения достаточны для того, чтобы закрепить на них управляющие блоки МД-12ПШ.
Документы, в соответствии с которыми реализовано функционирование стенда:
- ПКБ ЦТ.25.0164. Инструкция, в соответствии с которой элементы подвижного состава проверяются по технологии с использованием магнитного порошка.
- ЦТТ-18/1. Аналогичная инструкция, распространяющаяся не только на локомотивы, но и на другие объекты, относящиеся к подвижному составу, железнодорожные вагоны, платформы.
- РД 32.159-2000. Руководящая инструкция, по которой должны подвергаться проверкам детали, составляющие конструкцию вагонов.
- ПР НК В.2. Специальная инструкция, где четко регламентированы методы неразрушающего контроля колесных вагонных пар в процессе восстановления, обозначены нюансы.
- ПР НК В.3. Инструкция для грузовых тележек, использующихся в конструкции грузовых вагонов. В документе обозначены как основные моменты контроля, так и нюансы.
- ПР НК В.4. Нормативный акт, где закреплены методы проверки деталей, формирующих автоматизированное устройство сцепки подвижного состава, тормозных механизмов, хомутов, выполняющих функцию стяжки.
Стенд отвечает всем основным нормативным актам, действующим как на территории Российской Федерации, так и в других странах, входящих в состав Таможенного союза. К списку относится:
- ТР ТС за номером 004/2011, техрегламент, где зафиксированы требования, определяющие безопасность низковольтной техники.
- ТР ТС за номером 020/2011, определяющий положения электромагнитного совместного использования средств технического контроля, к которым относятся и дефектоскопы МД-12ПШ, установленные на стенде.
- ГОСТ за номером 12.2.003-91, относящийся к производственному оборудованию, фиксирующий основные правила его безопасной эксплуатации.
- ГОСТ 12.2.007.0-75. Общий государственный нормативный акт, разработанный для товаров электротехнической группы.
При производстве стенда учитываются требования, разработанные и утвержденные органами государственного контроля. В частности, учитываются правила, в соответствии с которыми оборудуются электрические установки, закрепленные энергетическим министерством. Также соблюдаются положения ГОСТ за номером 15.309-98, ТУ 4276-013-01124336-2001.
Требования должны быть соблюдены и при установке, вводе стенда в эксплуатацию. Ориентироваться необходимо на нормативы, закрепленные государственными инстанциями, нормами по охране труда, обеспечивающими безопасность специалистов по дефектоскопии, работающих в локомотивных депо и на других объектах железнодорожной инфраструктуры.
Оборудование поставляется следующим комплектом:
- Компонент СМК-12/1 – 2 единицы.
- Компонент СМК-12/2 – 1.
- Гидростанция для обработки эмульсии, используемой при намагничивании – 1.
- Управляющий блок – 1 единица.
- Эксплуатационная инструкция, в комплекте с формуляром – 1.
- Дефектоскоп модели МД-12ПШ – 1.
При подключении стенда используется силовой кабель, соединяемый с электросетью напряжением 220 вольт и частотой 50 Герц.
Гарантийный период составляет 2 года с момента, когда компанией-поставщиком были выполнены все соответствующие обязательства, обозначенные в договоре.
Требований к установке, запуску и настройке нет. Все манипуляции выполняются силами предприятия, уполномоченного на выполнение перечисленных действий.
Работы, связанные с обслуживанием в период действия гарантийного договора, выполняются фабрикой-производителем. Для обслуживания по истечении действия договора заключается новое соглашение.
