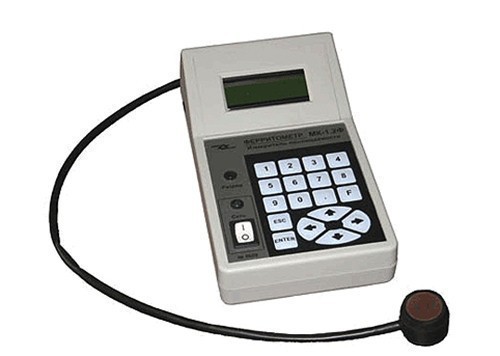

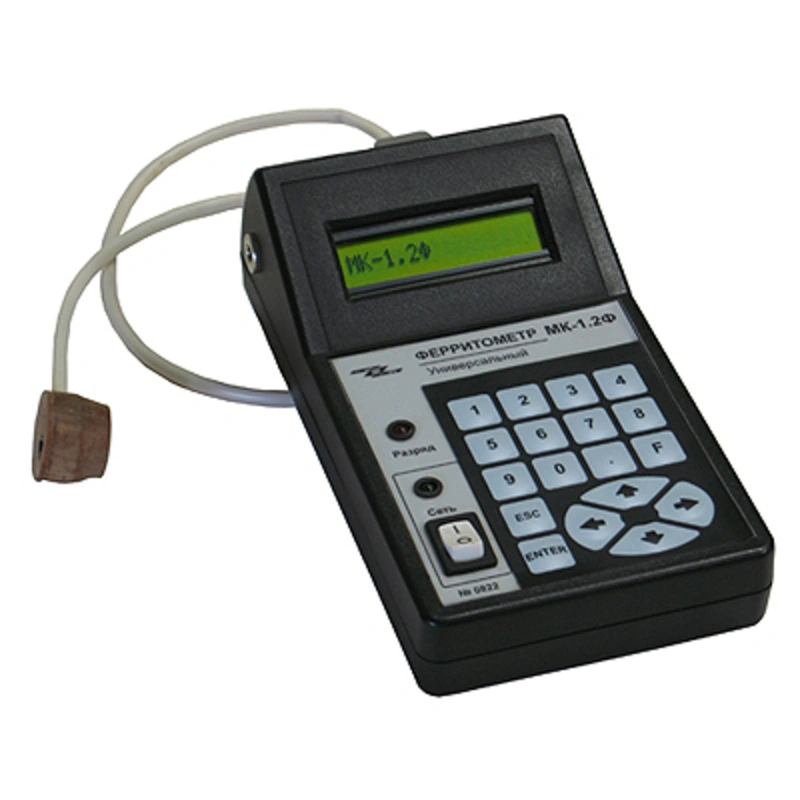

Ферритометр универсальный МК-1.2Ф

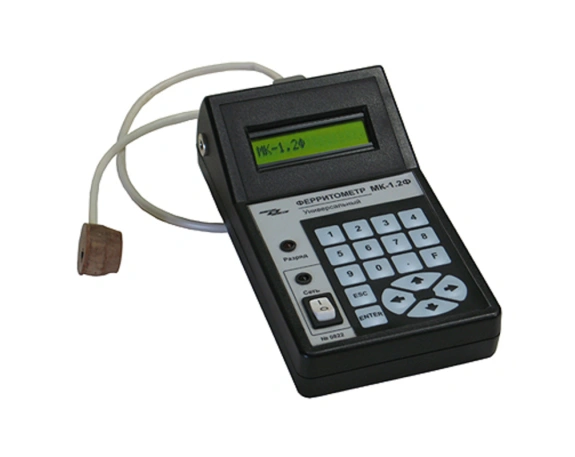

Ферритометр универсальный МК-1.2Ф превью 1
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Ферритометр универсальный МК-1.2Ф предназначен для измерения локального и объемного содержания ферритной фазы в сварных швах и изделиях из нержавеющих сталей аустенитного и аустенитно-ферромагнитного классов; измерения относительной магнитной проницаемости на плоских поверхностях деталей и образцов слабомагнитных материалов, например нержавеющих сталей, аустенитного чугуна, латуней, бронз.

Принцип работы

Заключается в намагничивании участка изделия или объемного образца импульсным полем и регистрации параметра измерительного сигнала, пропорционального намагниченности насыщения материала. Так как выходной сигнал пропорционален намагниченности насыщения материала, то показания ферритометра зависят только от содержания феррита, и не зависят от формы, дисперсности феррита и других структурных неоднородностей. Поэтому, ферритометр обеспечивает высокую достоверность контроля и линейность показаний во всем диапазоне измерения ферритной фазы.

Накладной электромагнитный преобразователь устанавливают на изделие так, чтобы контролируемый участок находился между большим и крайним малым полюсом датчика. Нажать и отпустить кнопку на датчике. Автоматически включается намагничивание участка изделия, производится измерение и обработка измерительного сигнала. Результат измерения объемного содержания ферритной фазы в процентах индицируется на цифровом жидкокристаллическом индикаторе

При объемном методе измерения образец помещается в электромагнитный преобразователь, оператор с пульта прибора задает режим измерения и кнопкой «ENTER» включает измерение.

Пункты меню и результаты измерений содержания ферритной фазы в процентах индицируется на символьном жидкокристаллическом индикаторе.


Особенности


  • измерения могут проводиться как единичные измерения, серия измерений, измерения на нескольких группах изделий с запоминанием результатов;
  • метрология Поверка ферритометра МК-1.2Ф проводится согласно ГОСТ 8.518-84 в организациях, аккредитованных на право поверки, не реже 1 раза в год;

  • ферритометр обеспечивает свои характеристики в пределах нормы сразу после включения и допускает непрерывную работу в течение 8 часов и более при питании от сети и не менее 6 часов при питании от аккумуляторов;
  • в памяти прибора сохраняется до 1000 результатов, которые могут быть переданы в компьютер для последующей обработки и анализа.


Комплектация

  • ферритометр;
  • электромагнитный преобразователь локального типа;
  • контрольный образец предприятия локального типа;
  • руководство по эксплуатации.

Дополнительная комплектация

  • электромагнитный преобразователь для измерения образцов объемным методом;
  • контрольный образец предприятия объемного типа.


Технические характеристики

Диапазон контроля содержания ферритной фазы, % 0,5-70
Диапазон контроля магнитной проницаемости 1,00-10,00
Погрешность измерения, не более:
от максимального значения для локального метода 5%
от максимального значения для объемного метода  2%
от максимального значения для проницаемости  7%
Показания линейны во всем диапазоне измерения содержания ферритной фазы и проницаемости
Размер зоны контроля локальным методом, мм 12 х 7
Размер образцов для объемных измерений, мм Ø7 х 60 и Ø5 х 60
Толщина контролируемого изделия, мм не менее 2
Напряжение питающей сети, В 220 + 22
Напряжение питания от встроенных аккумуляторов, В 3
Потребляемая мощность при питании от сети, ВА не более 8
Потребляемый ток при питании от аккумуляторов, мА не более 200
Габаритные размеры, мм 189 х 104,5 х 33,2/59
Масса, кг не более 0,4
Контроль изделий сложной геометрической формы и с грубой поверхностью, т.к. показания не зависят от зазора, мм до 0,5
Эксплуатация при температуре окружающего воздуха от + 5 ºС до + 45 ºС
