Стандартный образец СОП МП.32.04 предназначен для проверки работоспособности и настройки средств магнитопорошкового контроля осей колесных пар на предприятиях системы ПАО «РЖД».
Описание:

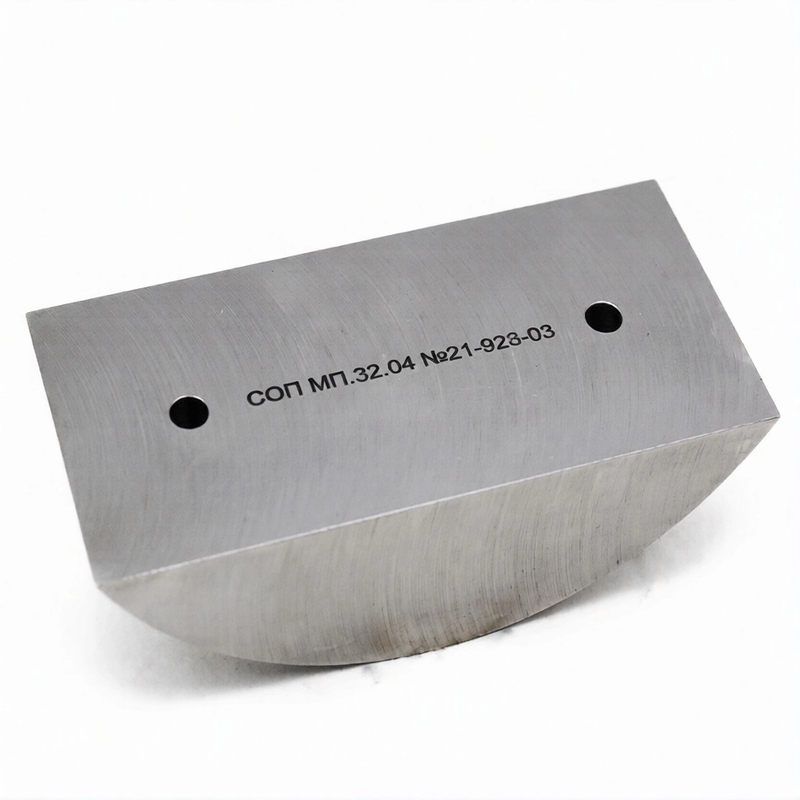

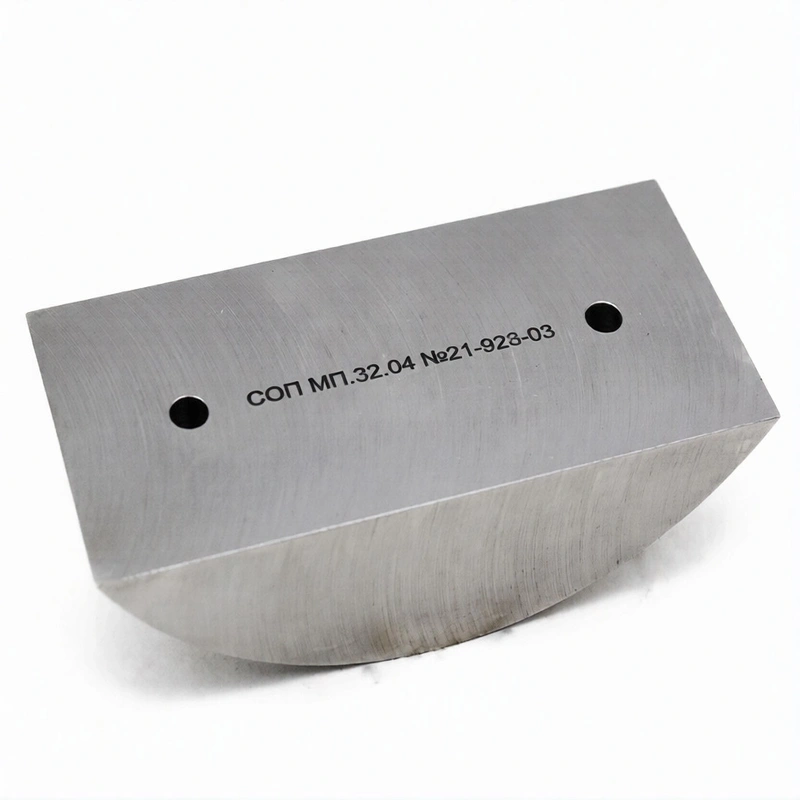

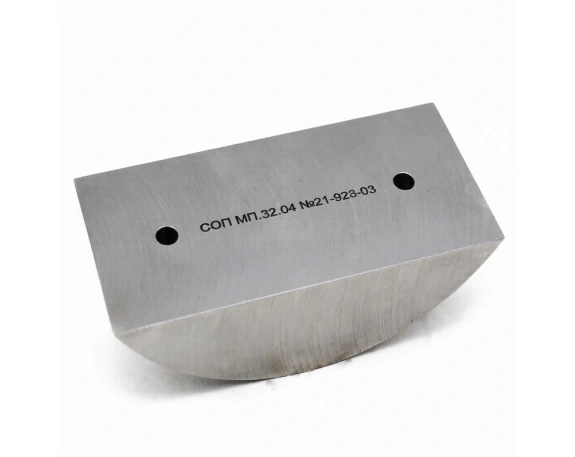

СОП МП.32.04 представляет собой фрагмент оси (шейки, подступичной, предступичной или средней частей оси) колесной пары со вставкой, имеющей два поверхностных искусственных дефекта А и Б в виде щелей, расположенных перпендикулярно осям колесной пары.
Технические характеристики:
|
№ |
Наименование характеристики |
Значение |
Примечание |
|
1. |
Материал |
Сталь 45 |
|
|
2. |
Шероховатость рабочей поверхности вставки, мкм |
Ra ≤ 2.5 |
|
|
3. |
Значение тангенциальной составляющей вектора напряженности магнитного поля на рабочей поверхности СОП, необходимое для выявления дефектов при контроле способом приложенного поля, А/см, не менее |
15 |
|
|
4. |
Ширина раскрытия дефектов, мкм |
А - 8±2, Б - 20±5 |
|
|
5. |
Длина дефектов, не менее, мм |
15 |
|
|
6. |
Ширина СОП, мм |
50±0.1 |
|
|
7. |
Высота СОП, мм |
30±0.1 |
|
|
8. |
Длина СОП, мм |
Зависят от диаметра и радиуса кривизны той части оси для которой они изготавливаются и определяются при первичной аттестации. |
|
|
9. |
Радиус СОП, мм |
||
Комплект поставки:
|
№ |
Наименование |
Количество |
Примечание |
|
1 |
СОП МП.32.04 |
1шт. |
|
|
2 |
Паспорт |
1шт. |
|
|
3 |
Сертификат о калибровке |
1шт. |
|
|
3 |
Футляр |
1шт. |
|
|
Длина СОП, мм |
Зависят от диаметра и радиуса кривизны той части оси для которой они изготавливаются и определяются при первичной аттестации. |
|
Высота СОП, мм |
30±0.1 |
|
Ширина СОП, мм |
50±0.1 |
|
Шероховатость рабочей поверхности вставки, мкм |
Ra ≤ 2.5 |
|
Радиус СОП, мм |
Зависят от диаметра и радиуса кривизны той части оси для которой они изготавливаются и определяются при первичной аттестации. |
|
Значение тангенциальной составляющей вектора напряженности магнитного поля на рабочей поверхности СОП, необходимое для выявления дефектов при контроле способом приложенного поля, А/см, не менее |
15 |
|
Ширина раскрытия дефектов, мкм |
А - 8±2, Б - 20±5 |
|
Длина дефектов, не менее, мм |
15 |
|
Материал |
Сталь 45 |
