Контрольный образец МО-3 применяется для оперативной проверки работоспособности приборов, использующих полюсное намагничивание. Данное изделие позволяет тестировать эффективность систем, в которых задействованы соленоиды, намотанные на объект кабели или магнитные ярма. Используя специализированное оборудование для магнитопорошкового контроля, специалисты могут подтвердить готовность дефектоскопа к проведению качественной инспекции.
Принцип работы и функциональные особенности
В процессе намагничивания на поверхности изделия формируется неоднородное магнитное поле. По своим физическим характеристикам оно полностью идентично полям рассеяния, которые возникают над реальными дефектами материала. Это делает магнитопорошковый метод контроля максимально точным при настройке чувствительности аппаратуры. В номенклатуре различных производителей данный инструмент может встречаться под альтернативным наименованием «ОМД-2».
Техническое исполнение и параметры

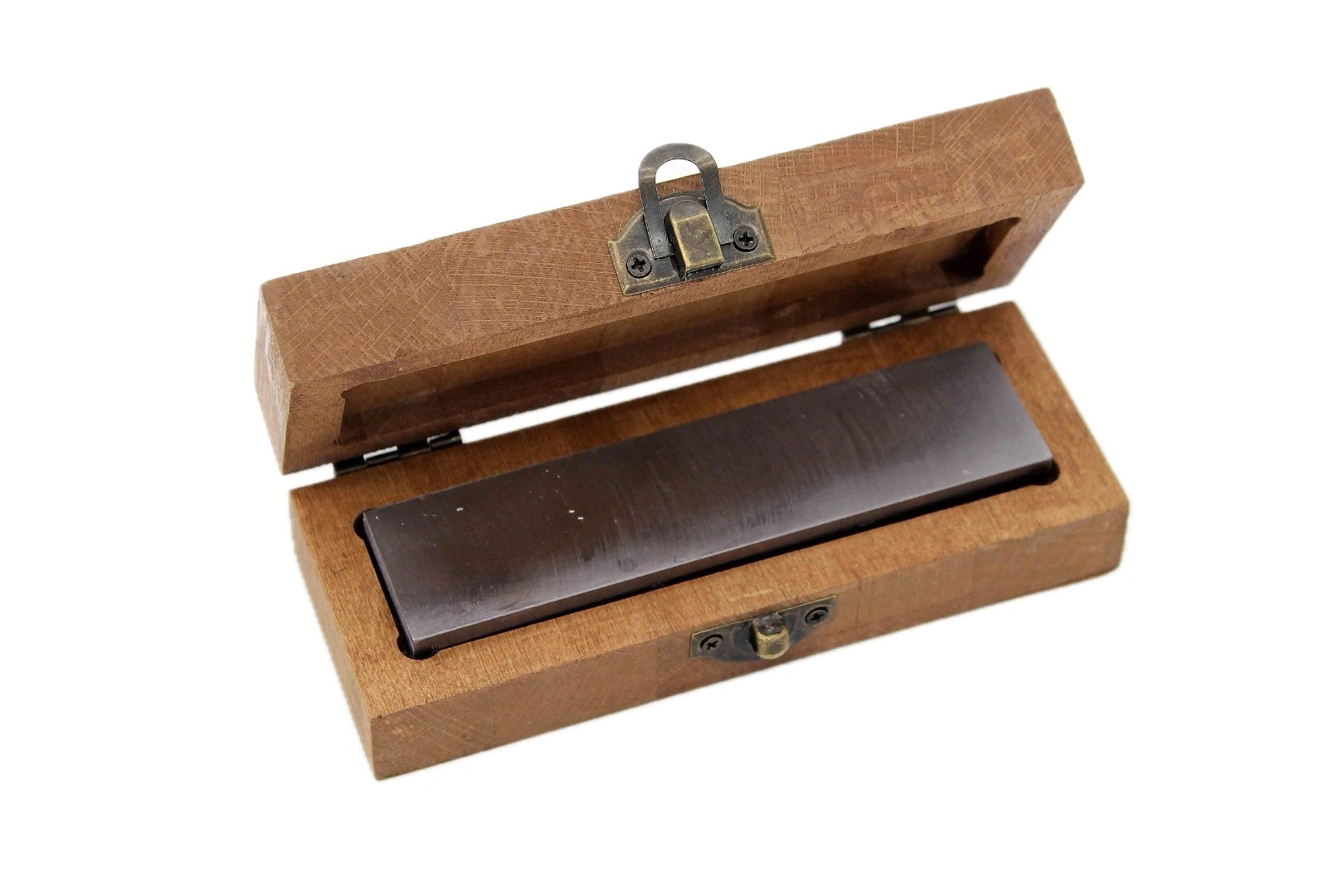

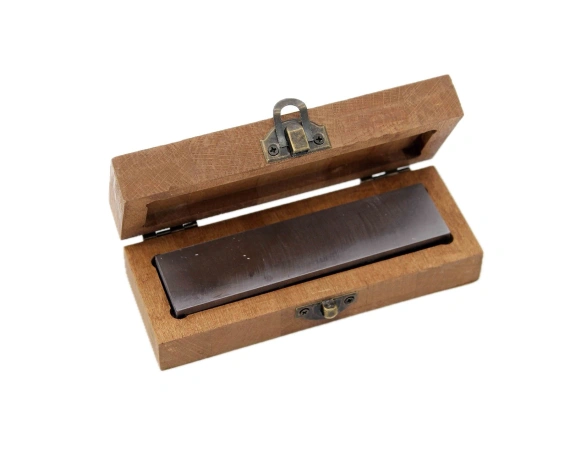

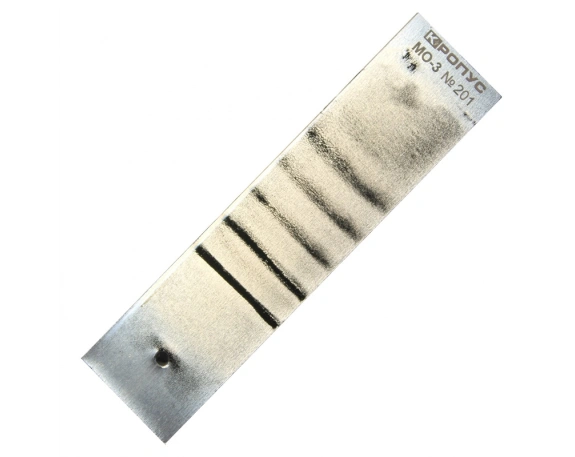

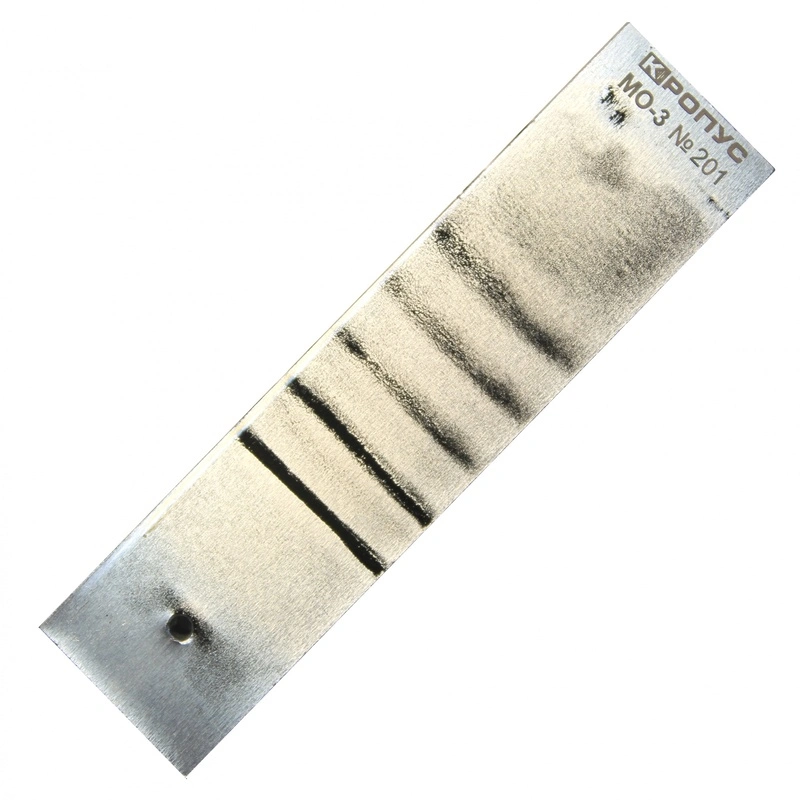

Конструктивно прибор представляет собой стальной брусок с габаритами 120х30х10 мм. Основным рабочим элементом являются 5 искусственных дефектов. Они выполнены в виде цилиндрических отверстий диаметром 2 мм, которые расположены на разной глубине относительно рабочей плоскости. Такая конфигурация позволяет проводить магнитопорошковый контроль деталей с учетом различной степени залегания несплошностей.
Соответствие государственным стандартам
Производство и аттестация изделия осуществляются в строгом соответствии с Государственным стандартом Российской Федерации ГОСТ Р 56512-2015, регламентирующим типовые технологические процессы, и техническими условиями 427630-016-4407661-2016. Благодаря соблюдению этих норм, магнитопорошковый метод неразрушающего контроля оборудование которого включает образец МО-3, обеспечивает высокую повторяемость результатов. Шероховатость контактных поверхностей выдерживается на уровне, не превышающем Rz 40, что исключает искажение магнитного потока.
Сфера применения и документация
Данный образец незаменим, когда выполняется магнитопорошковый контроль сварных соединений и ответственных узлов металлоконструкций. Каждая единица поставляется с индивидуальной маркировкой и техническим паспортом. В документации зафиксированы сведения о материале изготовления, геометрические параметры искусственных отражателей, данные о первичной и плановых калибровках, а также предписанные условия хранения.
Чтобы подобрать оптимальное оснащение для вашей лаборатории, получите консультацию наших специалистов. Заказать звонок
Регулярный магнитопорошковый метод контроля сварных соединений с использованием эталонных мер гарантирует обнаружение поверхностных и подповерхностных трещин на ранних стадиях. Если ваша деятельность связана с производством металлоизделий, магнитопорошковый контроль сварных швов с применением сертифицированных образцов МО-3 станет залогом безопасности и долговечности конструкций. Профессиональный капиллярный магнитопорошковый контроль требует использования только проверенных инструментов, прошедших метрологическую аттестацию.
