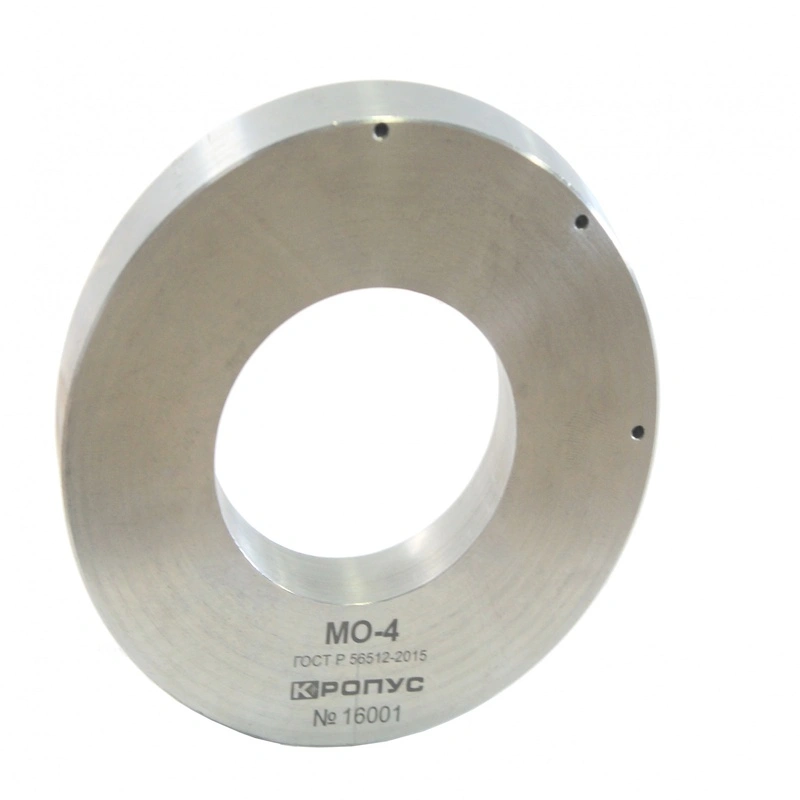

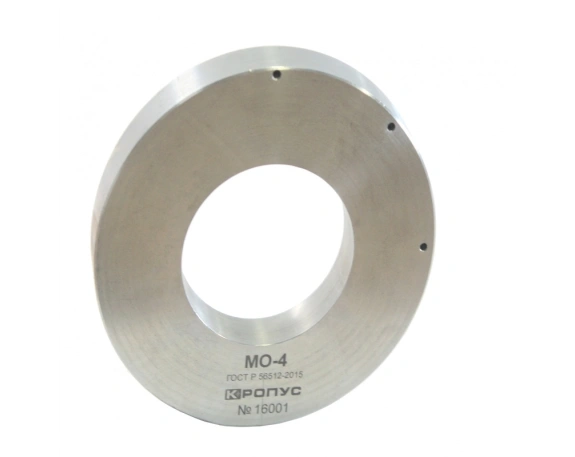

Контрольный образец МО-4 является специализированным инструментом, который применяется для проверки эксплуатационной пригодности дефектоскопов, использующих принципы циркулярного и индукционного намагничивания. При проведении процедур, в которых задействован магнитопорошковый метод контроля, данный образец позволяет имитировать реальные условия обнаружения изъянов. При намагничивании на поверхности изделия формируется неоднородное магнитное поле, которое по своим физическим свойствам полностью соответствует полям рассеяния от естественных дефектов металла.
Использование эталона МО-4 гарантирует высокую точность, когда выполняется магнитопорошковый контроль деталей сложной формы. Конструктивно изделие выполнено в виде цилиндра высотой 15 мм с внешним диаметром 120 мм и внутренним отверстием 60 мм. Для проверки систем индукционного типа на боковой стороне цилиндра предусмотрен поверхностный дефект, нанесенный перпендикулярно образующей линии. Это позволяет оперативно настроить оборудование для магнитопорошкового контроля перед началом серийных испытаний.
Чтобы подобрать оптимальный комплект принадлежностей, получите консультацию наших технических специалистов. Заказать звонок
Если на предприятии внедрен магнитопорошковый метод неразрушающего контроля оборудование должно проходить регулярную калибровку. В образце МО-4 для этого предусмотрен дополнительный поверхностный дефект в плоскости, параллельной образующей, а также три подповерхностных несплошности. Они представляют собой сквозные каналы диаметром 2,5 мм, залегающие на разной глубине относительно внешней рабочей поверхности. Такие характеристики делают образец незаменимым, когда осуществляется магнитопорошковый контроль сварных соединений и других ответственных узлов.
Весь процесс производства изделия строго регламентирован Государственным стандартом Р 56512-2015 и соответствующими техническими условиями. Качественный магнитный контроль невозможен без соблюдения норм шероховатости: поверхность настроечной меры обрабатывается до значения параметра Rz не более 40. Это критически важно, если на объекте проводится магнитопорошковый метод контроля сварных соединений, где микрорельеф поверхности напрямую влияет на оседание индикаторного порошка.
Профессиональный магнитопорошковый контроль сварных швов требует документального подтверждения точности всех используемых средств измерения. Каждый экземпляр МО-4 поставляется с индивидуальной маркировкой и паспортом. В документации зафиксированы конструктивные параметры, марка материала, тип и габариты искусственных отражателей, а также сведения о первичной и последующих аттестациях. Правильно подобранный магнитопорошковый метод контроля оборудование и сертифицированные меры обеспечивают максимальную достоверность результатов.
В современной промышленности капиллярный магнитопорошковый контроль и классическая магнитопорошковая дефектоскопия остаются наиболее эффективными способами поиска трещин. Использование образца МО-4 позволяет персоналу быть уверенным в чувствительности дефектоскопа на протяжении всей рабочей смены.
