Отраслевой стандартный образец OCO 32.008-09 №1 представляет собой специализированное средство для настройки и поверки дефектоскопов. Данное оборудование для магнитопорошкового контроля изготовлено из стали марки Ст20 и оснащено искусственными отражателями в виде плоскодонных отверстий, диаметр которых составляет 4 мм и 5 мм. Качество обработки рабочих поверхностей соответствует параметру шероховатости не более Rz5. Важной характеристикой является скорость распространения продольных волн, находящаяся в диапазоне от 5900 до 6000 м/с. Защиту от внешних воздействий обеспечивает антикоррозионное никелевое покрытие толщиной 12 мкм.
Прибор обладает габаритными размерами 240х204х40 мм при массе 7 кг. В комплект поставки обязательно включается технический паспорт и сертификат о калибровке, что подтверждает точность измерений.
Получите профессиональную консультацию по подбору калибровочных образцов Заказать звонок
Магнитопорошковый метод контроля требует использования эталонов с четко заданными параметрами для выявления скрытых дефектов. Отраслевой стандартный образец OCO 32.008-09 №2 применяется для калибровки систем, где критически важна скорость поперечных волн, составляющая от 3200 до 3300 м/с. В качестве контрольных отражателей в данной модели выступают плоскодонные отверстия диаметром 5 мм. Корпус изделия выполнен из стали Ст20 и защищен слоем никеля 12 мкм. Конструкция весом 9,5 кг имеет линейные размеры 247х181х35 мм.
Проведение работ, обеспечивающих качественный магнитопорошковый контроль сварных соединений, невозможно без верификации аппаратуры по государственным стандартам. Шероховатость поверхностей образца не превышает Rz5, что гарантирует минимальные погрешности при контакте с датчиками.

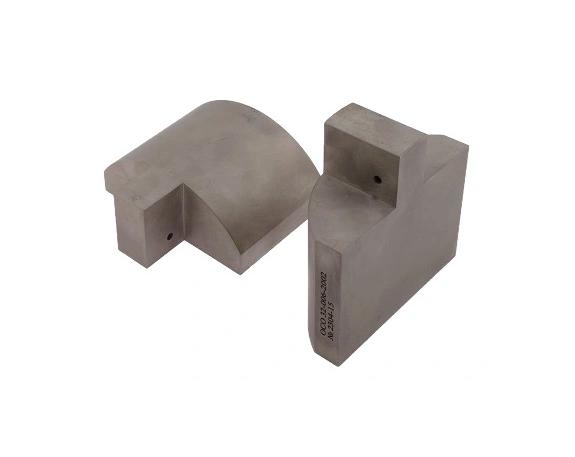

Для комплексной проверки ультразвуковых и магнитных систем применяется отраслевой стандартный образец OCO 32-006-2002. Он позволяет эффективно настраивать магнитопорошковый метод контроля сварных швов благодаря наличию бокового цилиндрического отверстия диаметром 6 мм, выполняющего роль отражателя. Модель универсальна, так как учитывает параметры как продольных волн (5900–6000 м/с), так и поперечных волн (3200–3300 м/с). Стальное исполнение (Ст20) с антикоррозионным никелированием 12 мкм обеспечивает долговечность эксплуатации в лабораторных и цеховых условиях.
Габариты устройства составляют 140х59х140 мм, а вес — 4,8 кг. Магнитопорошковый метод неразрушающего контроля оборудование такого класса относит к категории прецизионных инструментов, поэтому каждый экземпляр сопровождается паспортом и калибровочным сертификатом.
Применяя магнитопорошковый контроль деталей совместно с ультразвуковой диагностикой, специалисты достигают максимальной достоверности результатов. Магнитный контроль в сочетании с эталонными образцами серии OCO гарантирует обнаружение дефектов на ранних стадиях эксплуатации металлоконструкций.
Закажите обратный звонок для уточнения технических деталей.
Интеграция таких средств в капиллярный магнитопорошковый контроль позволяет стандартизировать процессы на производстве и соблюсти требования отраслевых регламентов. Магнитопорошковый метод контроля оборудование делает более эффективным, если предварительная юстировка проведена на образцах с подтвержденной скоростью ультразвуковых колебаний и точной геометрией отражателей.
