Настроечный образец СОП НО МП 32.01

Настроечный образец магнитопорошкового контроля внутренних колец буксовых подшипников НО МП 32.01 предназначен для настройки и оценки параметров средств магнитопорошкового контроля внутренних колец буксовых подшипников.

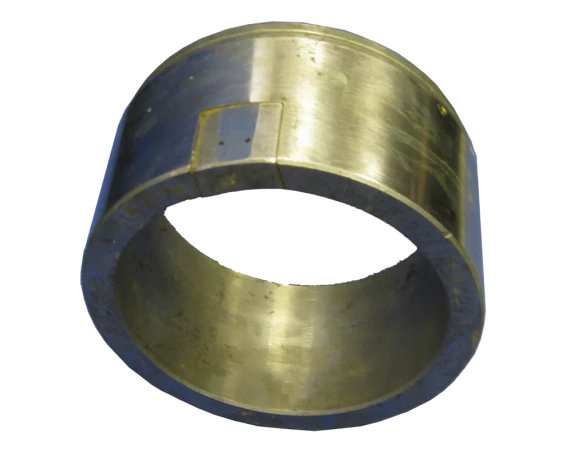

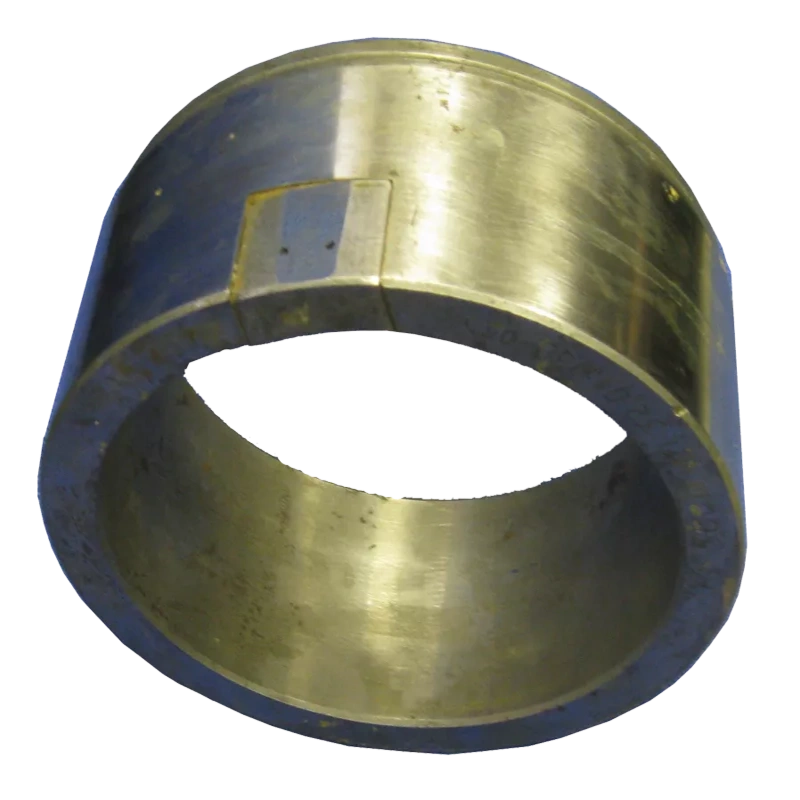

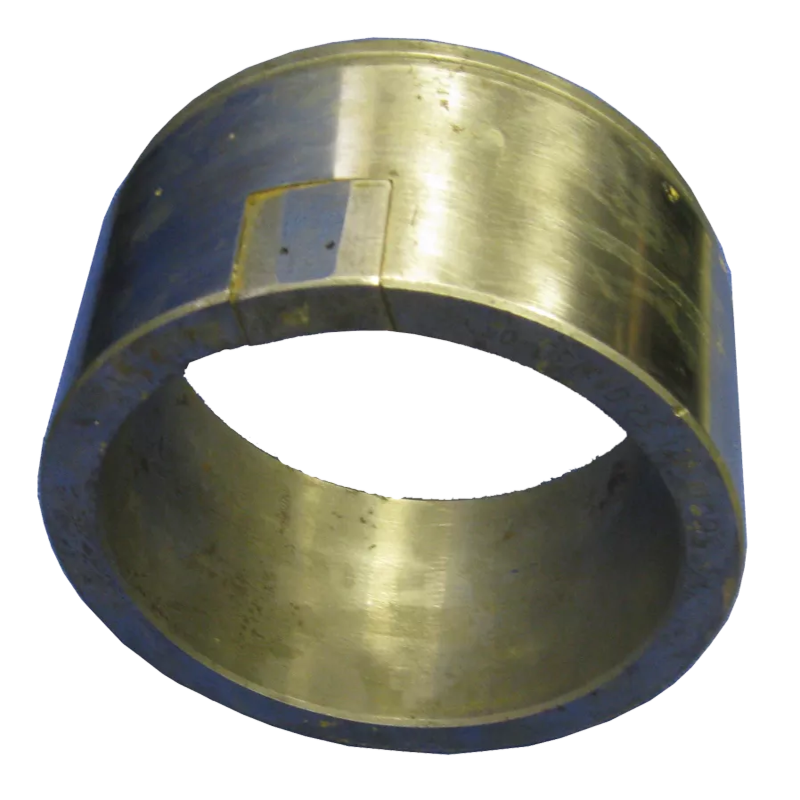

Настроечный образец представляет собой внутреннее кольцо буксового подшипника со вставкой, имеющей два поверхностных искусственных дефекта в виде щелей (далее - дефекты, ИД1, ИД2), расположенных взаимно перпендикулярно.
Поверхность детали в окрестности вставки с дефектами и поверхность вставки с дефектами является рабочей поверхностью.

Расположение вставки с дефектами на детали:

• Ориентация ИД1 - вдоль продольной оси детали

• Ориентация ИД2 - перпендикулярно продольной оси детали.

Настроечный образец соответствует требованиям Г1Р НК В.2 «Правила неразрушающего контроля деталей и составных частей колесных пар вагонов при ремонте. Специальные требования» и СТО РЖД 1.06.004-2010 «Порядок разработки, метрологической экспертизы, аттестации и регистрации мер и настроечных образцов для неразрушающего контроля продукции железнодорожного транспорта».

Характеристики НО МП 32.01

1. Габаритные размеры: ............................................. диаметр 158 мм, ширина 67 мм.

2. Материал настроечного образца: ............................... сталь ШХ4 по ГОСТ 801-78.

3. Параметр шероховатости: ................... по ГОСТ 2789-73 рабочей поверхности вставки НО - Ra<2,5 мкм.

4. Твердость HRC: ........................................................... не менее 55.

5. Вес настроечного образца: ........................................................... 5 кг.

6. Гарантия: ........................................................... 18 месяцев со дня ввода в эксплуатацию.
