Настроечный образец НО МП 32.02 разработан для точной калибровки и проверки эксплуатационных характеристик приборов, предназначенных для магнитопорошкового контроля наружных колец подшипников буксового узла. Использование данного средства позволяет гарантировать высокую достоверность обнаружения дефектов в ходе технического обслуживания.

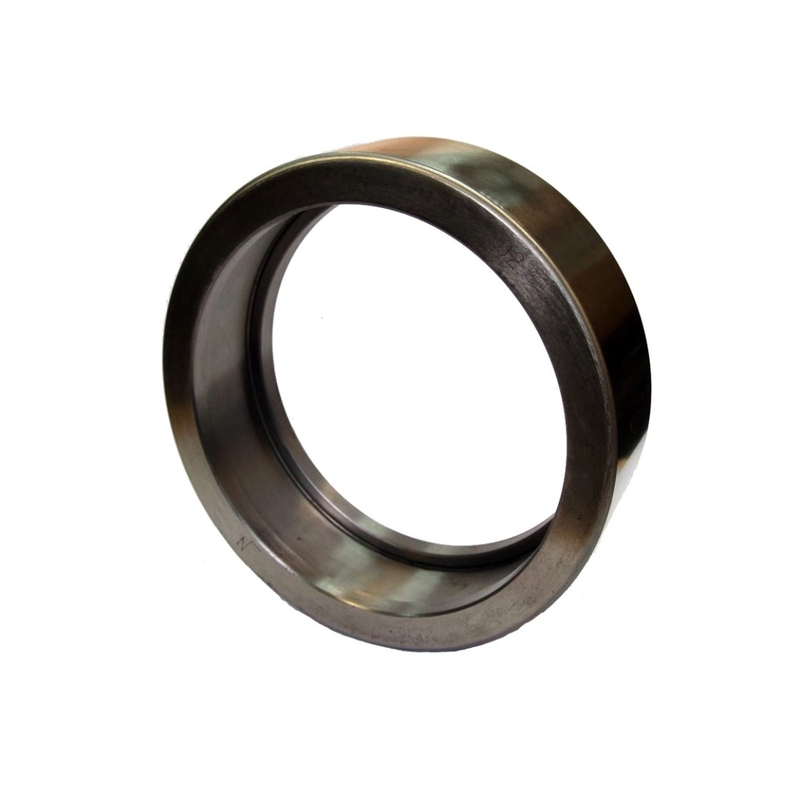

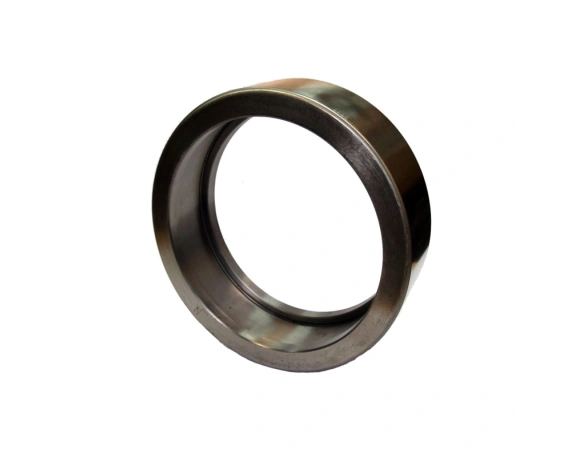

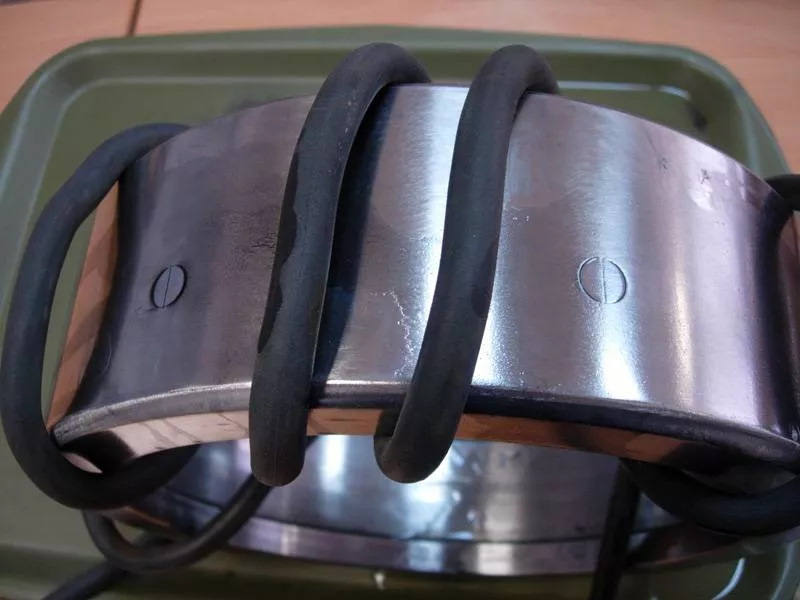

Конструктивно изделие представляет собой наружное кольцо подшипника, оснащенное специальной вставкой. В эту вставку внедрены два искусственных дефекта в форме щелей, ориентированных взаимно перпендикулярно. Рабочей зоной для проверки работоспособности оборудования является поверхность самой вставки и прилегающая к ней область детали. Магнитопорошковый метод контроля обеспечивает высокую чувствительность при выявлении поверхностных нарушений целостности металла.
Для обеспечения комплексной проверки магнитопорошковый контроль сварных соединений и деталей буксовых узлов требует точного позиционирования индикаторных средств. В данном образце искусственный дефект номер один расположен вдоль продольной оси кольца, а искусственный дефект номер два — перпендикулярно ей. Такой подход позволяет верифицировать чувствительность оборудования к дефектам различной ориентации.
Технические параметры образца НО МП 32.02 строго регламентированы. Габаритные размеры составляют: диаметр 250 мм и ширина 80 мм. Вес изделия равен 7 кг. При изготовлении используется сталь марки ШХ15СГ, соответствующая требованиям государственного стандарта 801-78. Магнитопорошковый метод неразрушающего контроля оборудование для которого проходит проверку по данному образцу, должен обеспечивать требуемую чувствительность согласно действующей нормативной документации.
Для обеспечения надежного магнитного контроля твердость материала образца по шкале Роквелла C составляет не менее 55. Шероховатость рабочей поверхности вставки регламентируется государственным стандартом 2789-73 и не должна превышать параметр среднего арифметического отклонения профиля Ra 2,5 мкм. Магнитопорошковый метод контроля оборудование должно соответствовать требованиям СТО РЖД 1.06.004-2010.
Изделие полностью соответствует техническим условиям Г1Р НК В.2, регламентирующим правила магнитопорошкового контроля деталей и составных частей колесных пар вагонов при проведении ремонтных работ. Данный инструмент является необходимым элементом для магнитопорошкового контроля сварных швов и литых деталей вагонов.
