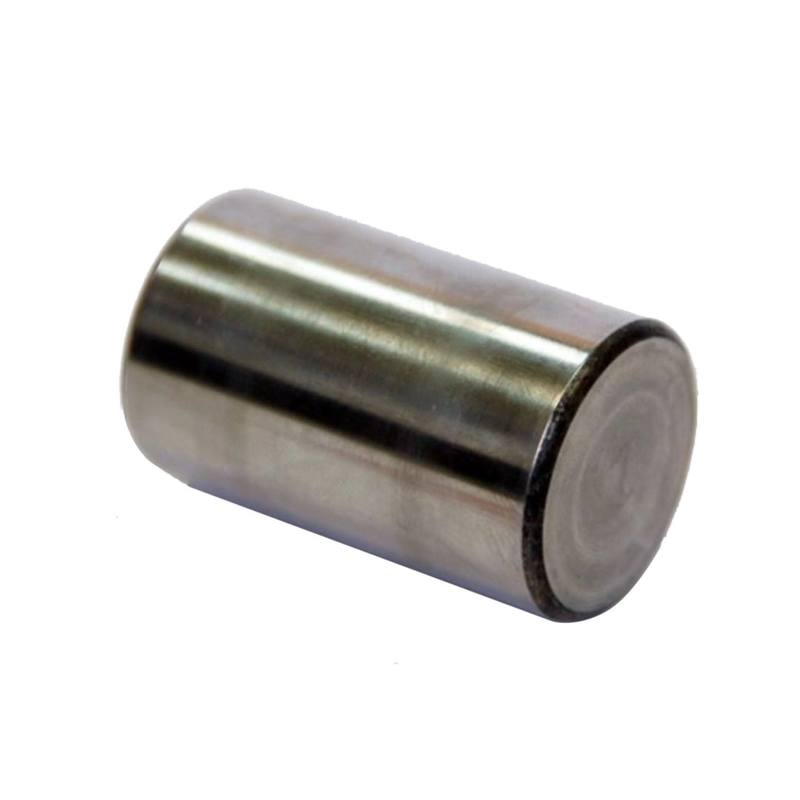

Конструктивно деталь выполнена в виде цилиндрического ролика диаметром 32 мм и длиной 52мм, имеющего вставку с 2-мя щелевидными дефектами, расположенными перпендикулярно друг другу на поверхности.
В следствие дефектоскопии магнитопорошковым методом на настроечном образце формируются скопления магнитного порошка, которые позволяют зафиксировать определенный рисунок индикатора в зоне искусственных дефектов. При этом по длине данные скопления должны превышать длину самих дефектов.
На поверхности вставки настроечного образца возможно наличие дефектов технологического характера, в местах которых может образовываться скопление магнитного порошка, которое не должно учитываться при анализе индикаторного рисунка.
Важно помнить, что после завершения контроля настроечный образец необходимо очистить от остатков магнитного порошка.
Технические характеристики
| Амплитудное значение тангенциальной составляющей вектора напряженности магнитного поля на рабочей поверхности НО, необходимое для выявления дефектов | не менее 180 А/см |
| Вес НО | 0,3 кг |
| Твердость, HRC | от 58 до 64 |
| Параметр шероховатости рабочей поверхности вставки НО | Ra≤1,25 мкм |
| Материал НО | сталь ШХ15 по ГОСТ 801-78 |
| Габаритные размеры | основной диаметр 32 мм, длина 52 мм. |
Комплект поставки
- Настроечный образец магнитопорошкового контроля внутренних колец буксовых подшипников
- Паспорт
- Методика контроля
- Чертеж
- Протокол первичного контроля
