Настроечный образец НО МП 32.05 представляет собой специализированное техническое средство, предназначенное для калибровки и верификации параметров, по которым проводится магнитопорошковый контроль. Данное изделие применяется для оценки работоспособности систем дефектоскопии стопорных планок, входящих в конструкцию буксовых узлов колесных пар грузового железнодорожного транспорта. Регулярная проверка оборудования с помощью образца гарантирует точность выявления несплошностей в процессе эксплуатации.
Чтобы подобрать оптимальное решение для вашей лаборатории, получите консультацию наших специалистов. Заказать звонок

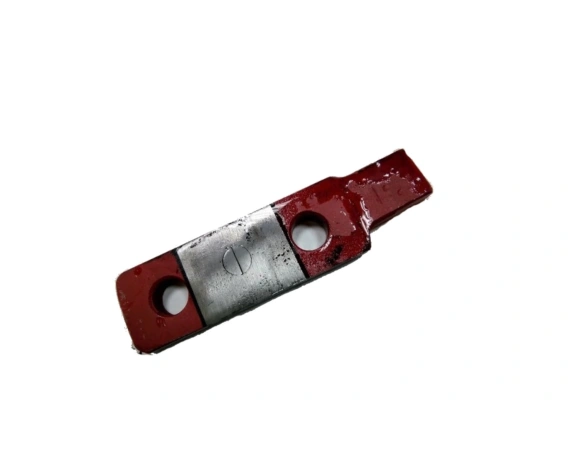

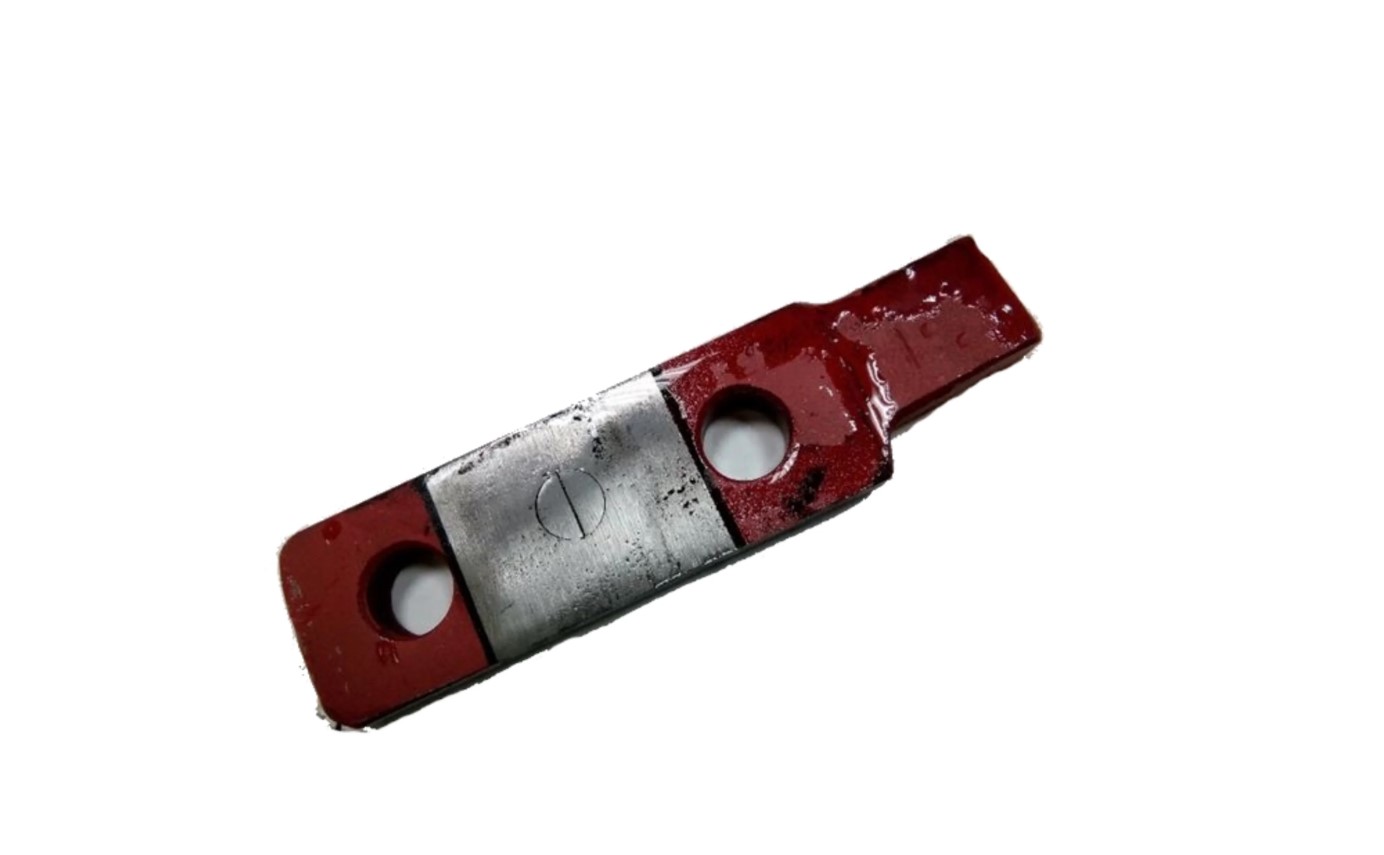

Конструктивно настроечный образец выполнен на базе стандартной стопорной планки со встроенной вставкой. На рабочей поверхности вставки расположены два искусственных дефекта в форме узких щелей, которые ориентированы взаимно перпендикулярно. Это позволяет проводить магнитопорошковый метод контроля с высокой достоверностью, проверяя чувствительность аппаратуры к дефектам различного направления. Искусственный дефект номер 1 расположен перпендикулярно продольной оси детали, а искусственный дефект номер 2 — вдоль нее.
Для обеспечения промышленной безопасности магнитопорошковый контроль сварных соединений и ответственных литых деталей требует строгого соответствия нормативной базе. Настроечный образец НО МП 32.05 полностью отвечает положениям государственного стандарта 21105-87, регламентирующего неразрушающий контроль магнитопорошковым методом. Также изделие соответствует правилам неразрушающего контроля В.2, которые устанавливают специальные требования к диагностике узлов колесных пар при выполнении ремонтных работ.
Применяя специализированное оборудование для магнитопорошкового контроля, важно учитывать физико-механические свойства эталона. Изделие изготовлено из стали марки 5 согласно государственному стандарту 380-2005. Габаритные характеристики образца составляют: длина — 118 мм, ширина — 30 мм, толщина — 9 мм. Параметр шероховатости поверхности вставки по среднему арифметическому отклонению профиля не превышает 10 мкм, а твердость по шкале Роквелла находится в пределах 15 единиц.
Эффективный магнитопорошковый метод неразрушающего контроля оборудование обеспечивает при соблюдении режимов намагничивания. Для качественного выявления имеющихся дефектов на рабочей поверхности настроечного образца значение тангенциальной составляющей вектора напряженности магнитного поля должно составлять не менее 20 А/см при использовании способа приложенного поля. Это позволяет имитировать реальный магнитопорошковый контроль деталей в условиях ремонтного производства.
Проводя магнитопорошковый контроль сварных швов и сопряженных элементов, специалисты опираются на четкую визуализацию индикаторных рисунков. В данном случае поверхность детали в зоне вставки служит полигоном для настройки контрастности и концентрации магнитной суспензии. Таким образом, магнитный контроль становится стандартизированным процессом, исключающим пропуск критических повреждений металла.
Использование сертифицированных эталонов, таких как НО МП 32.05, является обязательным условием, когда реализуется магнитопорошковый метод контроля оборудование которого подлежит ежедневной проверке перед началом смены. Правильная настройка гарантирует, что магнитопорошковый метод контроля сварных соединений будет выполнен с соблюдением установленного класса чувствительности.
