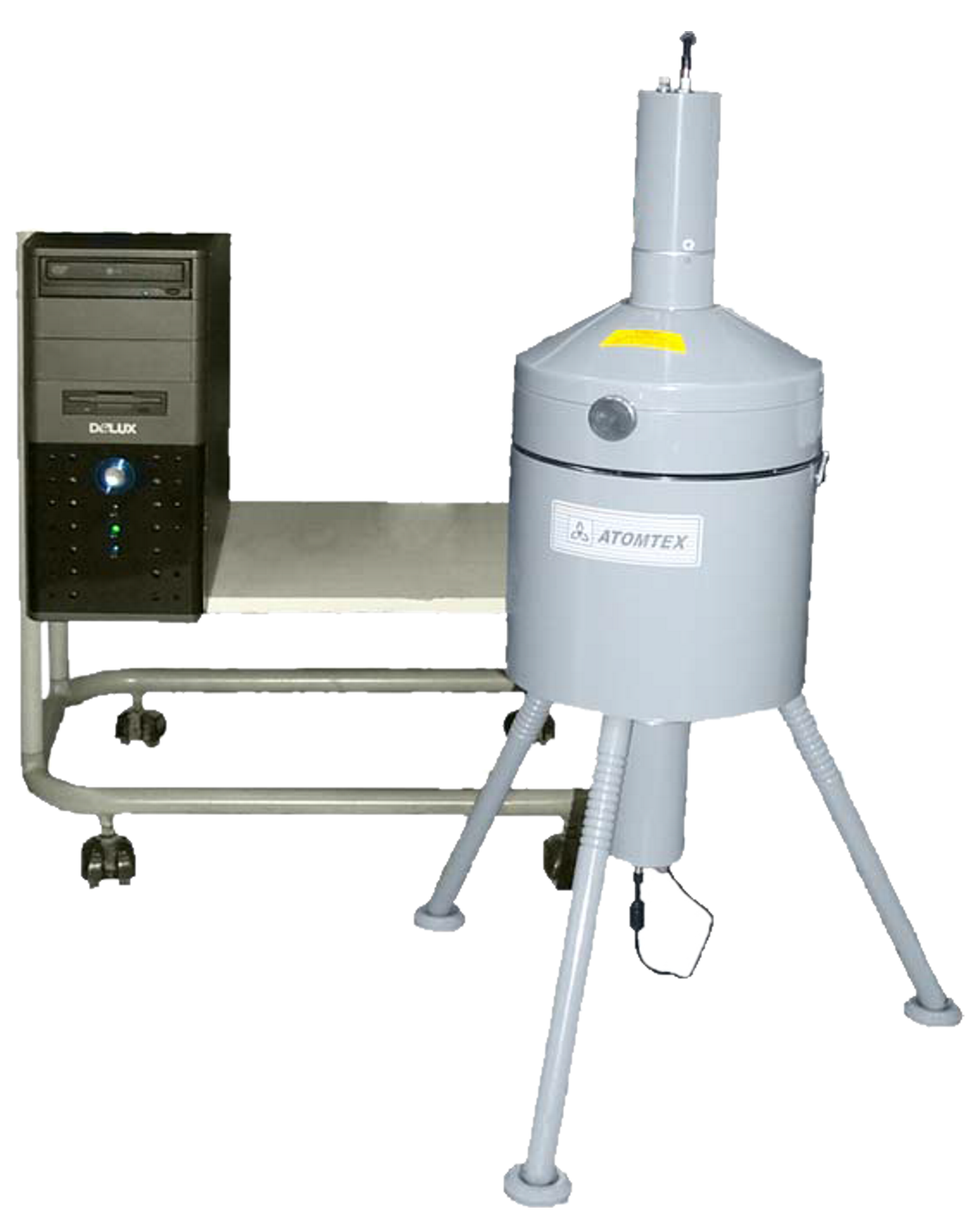

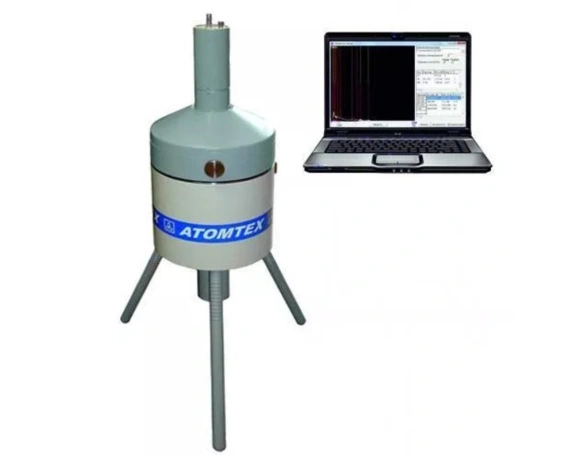

Двухканальный сцинтилляционный гамма-бета спектрометр МКС-АТ1315 — это современный стационарный электронный радиометр-спектрометр, разработанный для точного анализа радиоактивности, контроля качества материалов. Прибор обеспечивает надежную идентификацию радионуклидов и высокую точность измерений, что делает его оптимальным инструментом в лабораториях радиационного анализа и промышленного мониторинга.
Получите консультацию эксперта, чтобы узнать, как МКС-АТ1315 поможет повысить эффективность и сократить время исследований.
Назначение и область применения
Основное назначение прибора — определение удельной и объемной активности радионуклидов, включая ¹³⁷Cs, ¹³¹I, ⁹⁰Sr, ⁴⁰K, ²²⁶Ra и ²³²Th. Он широко используется в радиационном мониторинге, а также в процессе проведения радиографического неразрушающего контроля сварных швов, где требуется высокая точность и достоверность результатов.
Конструкция и принцип действия
МКС-АТ1315 оснащен двумя независимыми каналами регистрации: гамма-канал использует сцинтиллятор NaI(Tl) диаметром 63 мм, а бета-канал — пластмассовый сцинтиллятор диаметром 128 мм. Диапазон измерений для гамма- и рентгеновского излучения составляет от 0,05 до 3 МэВ, а для бета-излучения — от 0,15 до 3,5 МэВ.
Количество спектрометрических каналов — 1024, что обеспечивает детализированное измерение энергетического распределения. Энергетическое разрешение по линии ¹³⁷Cs (662 кэВ) не превышает 9,5 %, что особенно важно при использовании радиографического метода контроля сварных соединений, где требуется высокая чувствительность к слабым сигналам.
Диапазон измерений и чувствительность
МКС-АТ1315 способен определять активность радионуклидов в широких диапазонах — от 1 Бк/л до 1 000 000 Бк/кг в зависимости от типа изотопа и используемой кюветы. Для работы с образцами применяются сосуды Маринелли (1 л) и плоские сосуды объёмом 0,03; 0,1; 0,2 и 0,5 л, что позволяет адаптировать геометрию измерения под конкретный материал.
Высокая чувствительность делает прибор эффективным в задачах рентгенографического контроля сварных швов, где важно учитывать малейшие отклонения в плотности и структуре материала. Диапазон плотности проб составляет от 0,2 до 1,6 г/см³, а результаты сохраняют стабильность даже при длительной эксплуатации.
Стабильность и надежность
Прибор отличается устойчивостью к внешним воздействиям и долговременной стабильностью показаний. Интегральная нелинейность не превышает 1 %, а нестабильность градуировочной характеристики за время работы — менее 2 %. Это особенно важно при радиографическом методе контроля, где необходима высокая повторяемость результатов при многократных измерениях.
Встроенная автоматическая светодиодная стабилизация спектрометрического тракта обеспечивает постоянство параметров во время измерений. Прибор готов к работе менее чем за 15 минут, а непрерывное время работы составляет не менее 24 часов.
Эксплуатационные характеристики

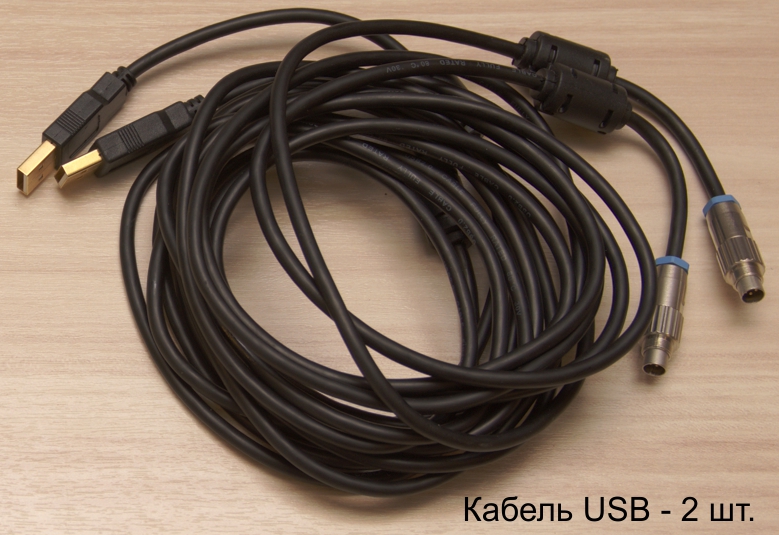

МКС-АТ1315 рассчитан на работу в диапазоне температур от +10 до +35 °C при влажности до 75 %. Питание осуществляется от сети 220 В с подключением через USB-порт ПК, что обеспечивает автономность и удобство эксплуатации.

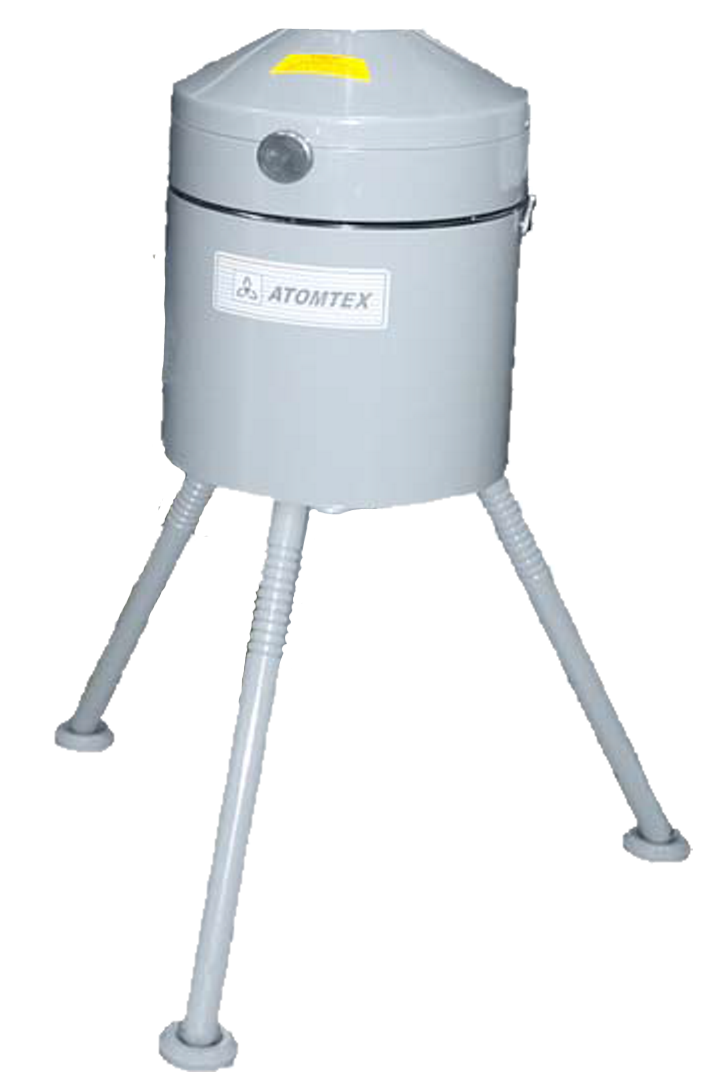

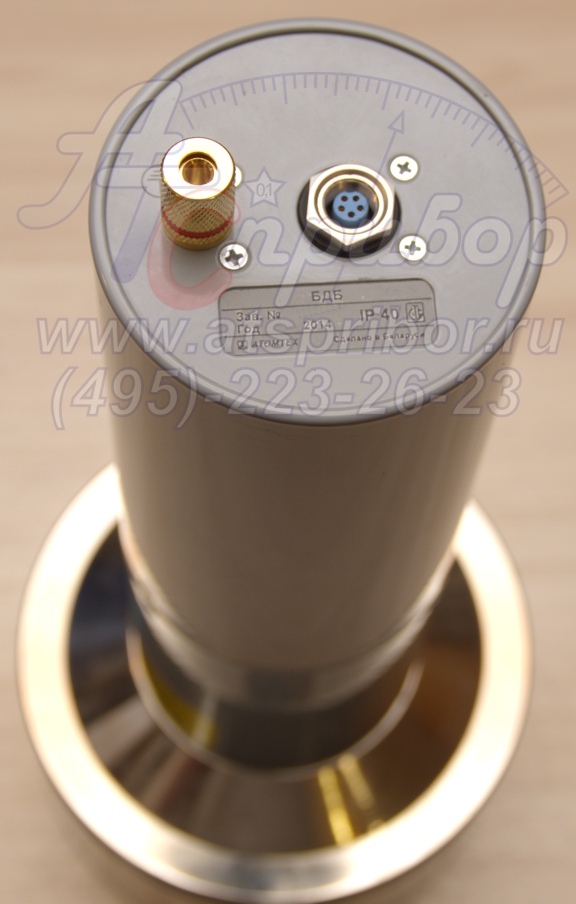

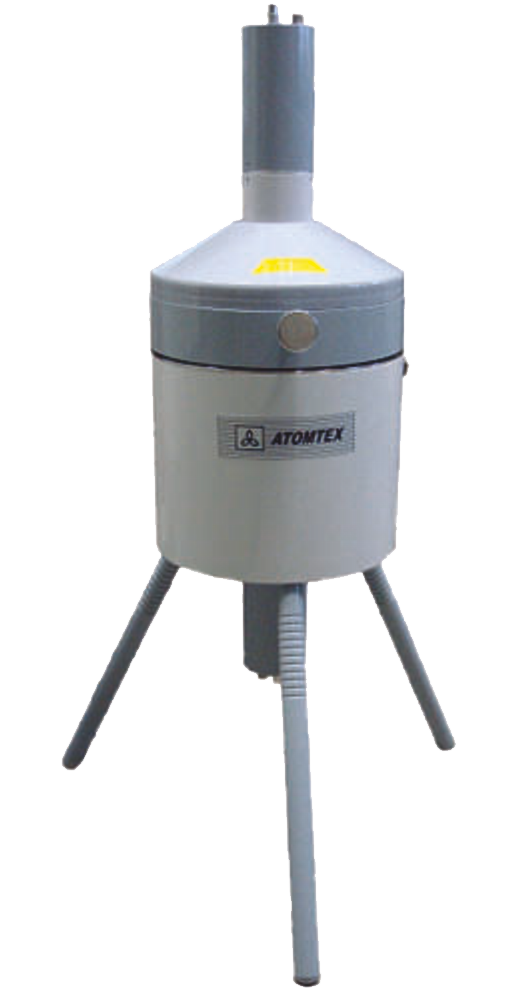

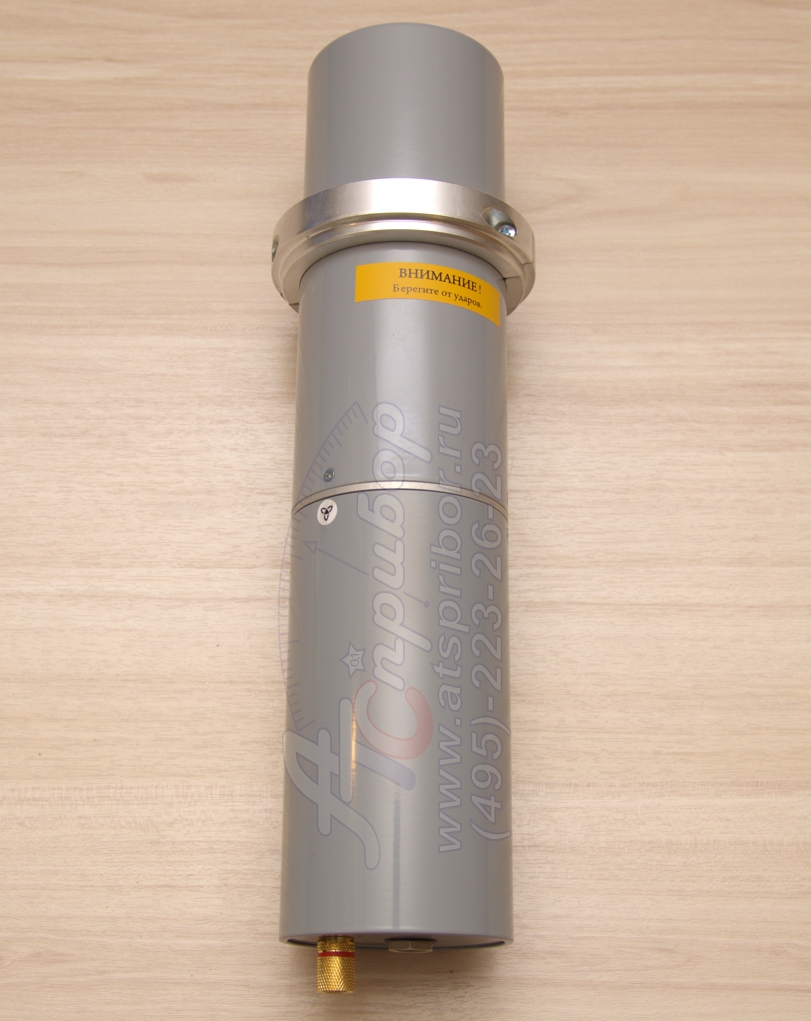

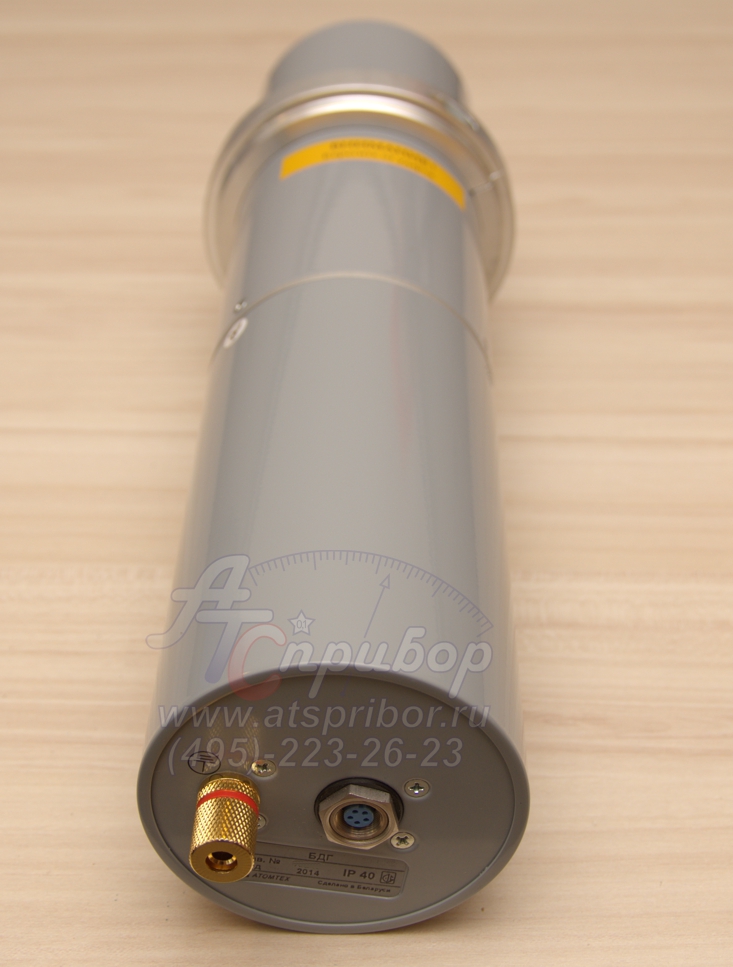

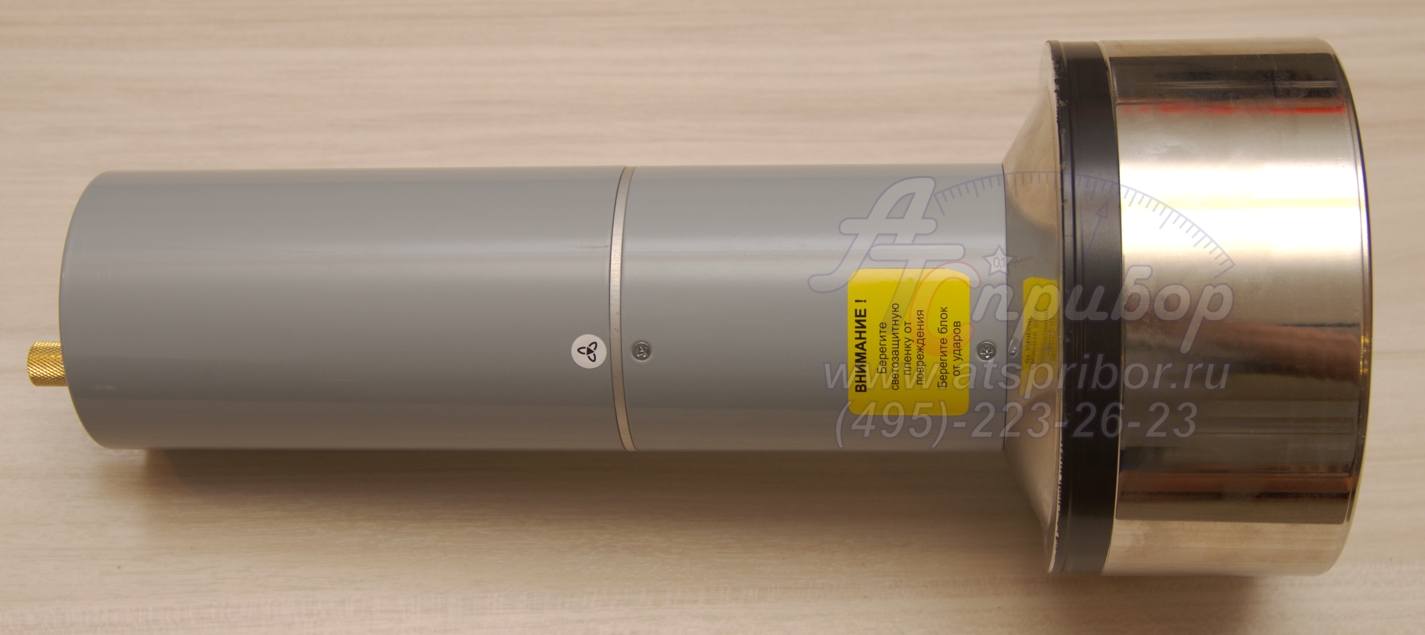

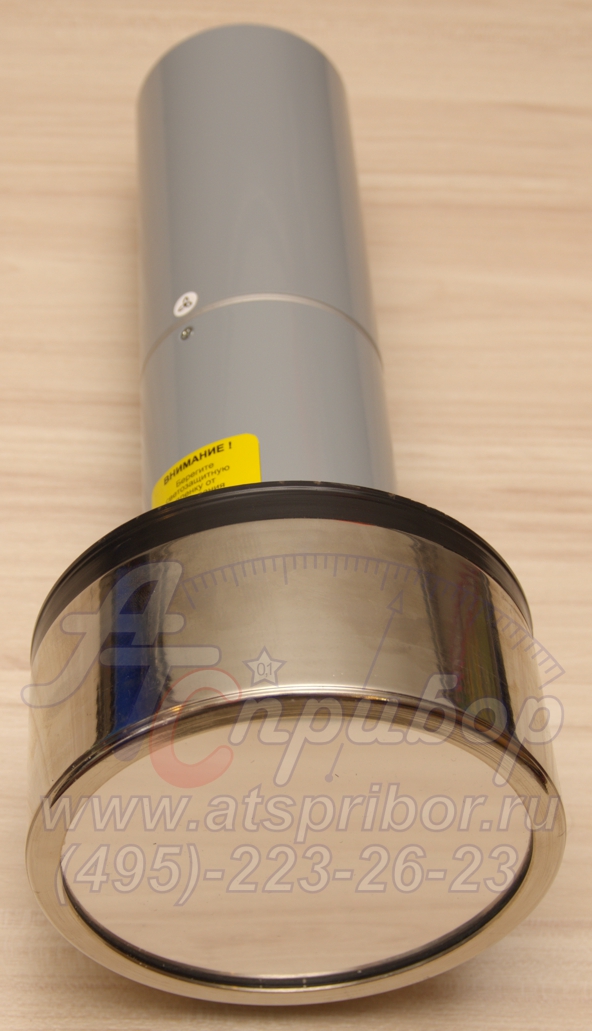

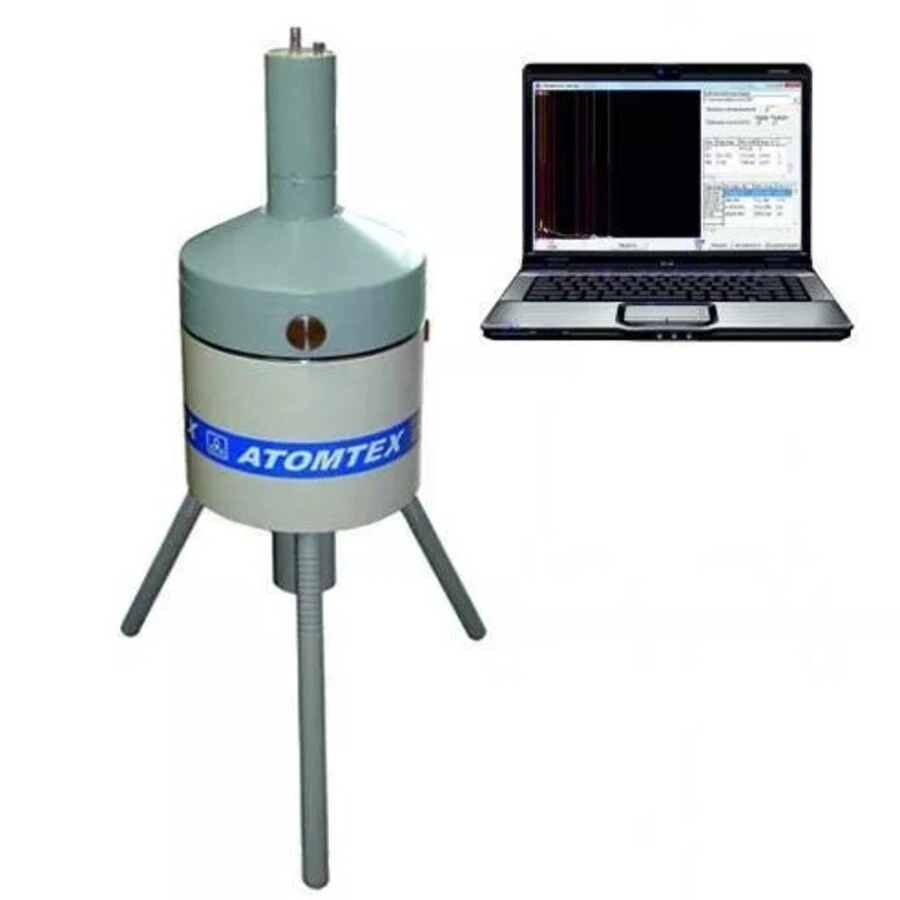

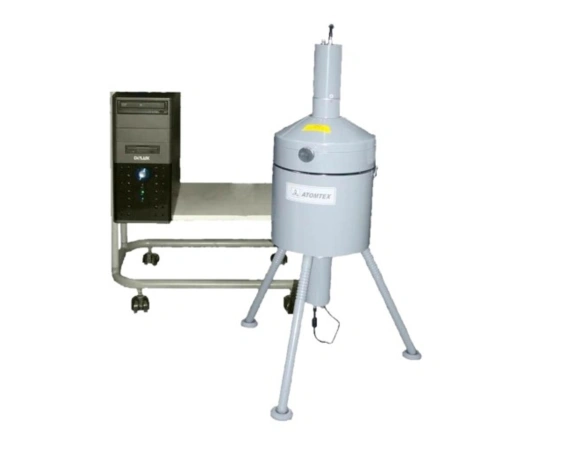

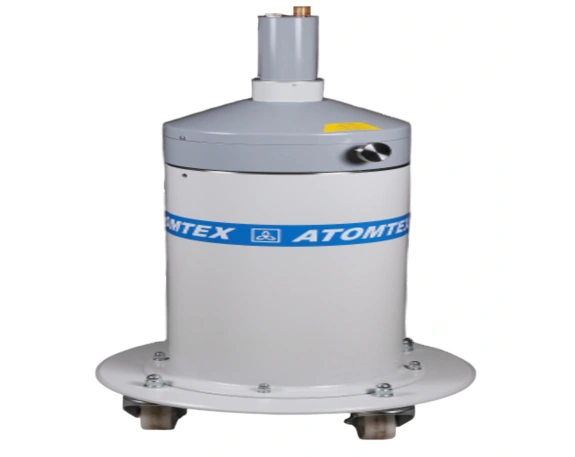

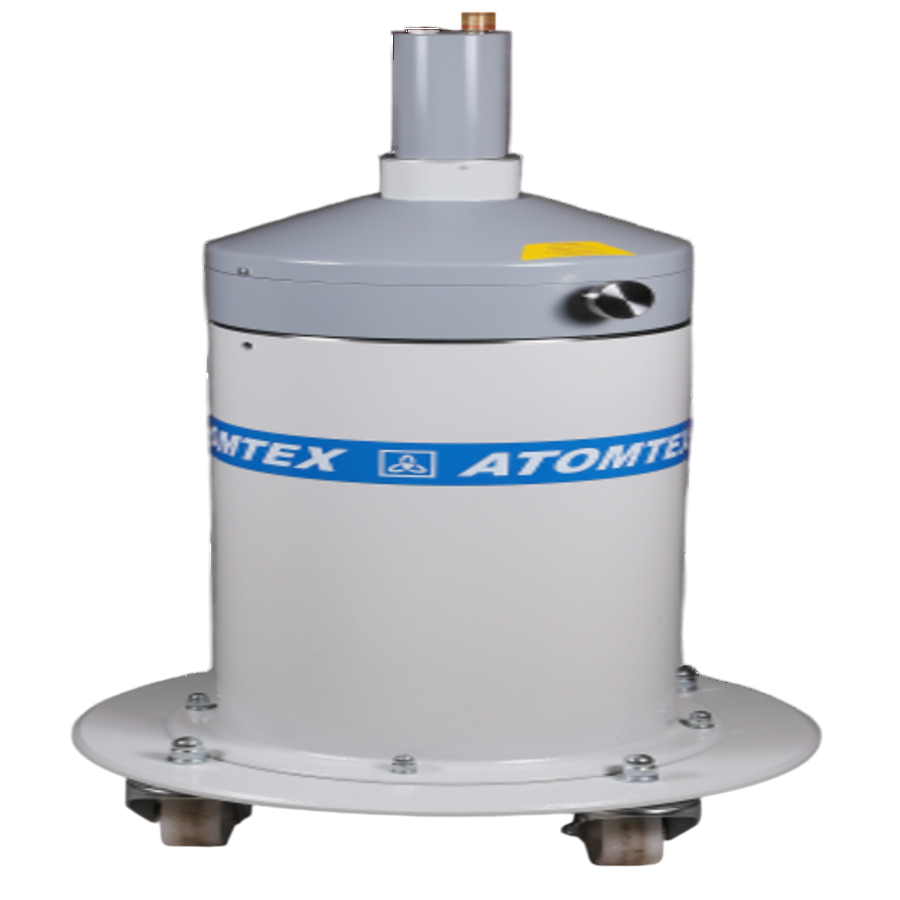

Компоновка включает блок детектирования гамма-излучения (∅98×360 мм, 3 кг), блок детектирования бета-излучения (∅138×343 мм, 3 кг) и защитный блок (∅626×960 мм, 120 кг). Такое решение минимизирует влияние внешнего фона и позволяет эффективно использовать прибор при рентгеновском контроле оборудования, в том числе при проверке защитных экранов и систем радиационной безопасности.
Практическое применение
МКС-АТ1315 активно используется на предприятиях энергетики, машиностроения и строительства для радиографического контроля сварных швов и анализа радиоактивности технологических материалов.
Кроме того, прибор востребован в научных лабораториях и учреждениях, выполняющих радиографический контроль сварных соединений и мониторинг радиоактивных веществ в окружающей среде.
Назначение и возможности гамма-бета спектрометра МКС-АТ1315
|
Параметр |
Описание |
|
Тип прибора |
Радиометр стационарный, спектрометр стационарный, электронный, без индикации |
|
Назначение |
Идентификация γ-излучающих радионуклидов, измерение энергетического распределения (спектров) γ-излучения, измерение активности радионуклидов |
|
Измеряемые параметры |
Удельная и объемная активность излучающих радионуклидов |
|
Измеряемые радионуклиды |
⁴⁰K, ⁹⁰Sr, ¹³¹I, ¹³⁴Cs, ¹³⁷Cs, ²²⁶Ra, ²³²Th |
|
Способ использования |
При использовании не переносится (не перемещается) |
|
Тип детектора |
Сцинтиллятор NaI(Tl), сцинтилляционная пластмасса |
Гамма/рентгеновский канал
|
Параметр |
Значение |
|
Диапазон энергий регистрируемого излучения |
0,05 МэВ — 3 МэВ |
Бета-канал
|
Параметр |
Значение |
|
Диапазон энергий регистрируемых β-частиц |
0,15 МэВ — 3,5 МэВ |
Канал спектрометрии и идентификации радионуклидов
|
Параметр |
Значение |
|
Количество каналов регистрации спектров γ-излучения |
1024 |
|
Энергетическое разрешение (662 кэВ, ¹³⁷Cs), не более |
9,5 % |
|
Интегральная нелинейность |
1 % |
|
Максимальная входная статистическая загрузка |
10 000 Гц |
Канал измерения активности радионуклидов
|
Параметр |
Значение |
|
Геометрия измерений |
Сосуд Маринелли 1 л; плоские сосуды 0,03, 0,1, 0,2, 0,5 л |
|
Диапазон измерения удельной активности ¹³¹I |
10 — 100 000 Бк/кг |
|
Диапазон измерения удельной активности ¹³⁴Cs |
6 — 100 000 Бк/кг |
|
Диапазон измерения удельной активности ¹³⁷Cs |
2 — 1 000 000 Бк/кг |
|
Диапазон измерения удельной активности ⁴⁰K |
20 — 20 000 Бк/кг |
|
Диапазон измерения удельной активности ⁹⁰Sr |
20 — 1 000 000 Бк/кг |
|
Диапазон измерения удельной активности ²²⁶Ra |
3 — 10 000 Бк/кг |
|
Диапазон измерения удельной активности ²³²Th |
3 — 10 000 Бк/кг |
|
Основная относительная погрешность измерений |
±20 % |
|
Диапазон плотностей проб |
0,2 — 1,6 г/см³ |
Диапазон измерения объемной активности радионуклидов
|
Радионуклид |
Диапазон (Бк/л) |
|
¹³¹I |
10 — 100 000 |
|
¹³⁴Cs |
6 — 100 000 |
|
¹³⁷Cs |
2 — 1 000 000 |
|
⁴⁰K |
20 — 20 000 |
|
⁹⁰Sr |
20 — 1 000 000 |
|
²²⁶Ra |
3 — 10 000 |
|
²³²Th |
3 — 10 000 |
|
Относительная погрешность измерения |
±20 % |
Детекторы и диапазоны
|
Параметр |
Значение |
|
Гамма-канал |
NaI(Tl) Ø63×63 мм |
|
Бета-канал |
Пластмассовый сцинтиллятор Ø128×9 мм |
|
Энергетический диапазон γ-излучения |
50 кэВ — 3 МэВ |
|
Энергетический диапазон β-излучения |
150 кэВ — 3,5 МэВ |
|
Интегральная нелинейность |
1 % |
|
Разрешение при 662 кэВ (¹³⁷Cs) |
9,5 % |
|
Количество каналов АЦП |
1024 |
|
Время установления рабочего режима |
< 15 мин |
|
Время непрерывной работы |
≥ 24 ч |
Пределы измерений (при концентрировании проб)
|
Среда |
Нижняя граница диапазона ⁹⁰Sr, Бк/л (или Бк/кг) |
|
Питьевая вода |
0,1 |
|
Молоко, детское питание |
0,8 |
|
Картофель, хлеб, зерно, сельхозсырье |
1,0 |
Стабильность и надежность
|
Параметр |
Значение |
|
Нестабильность градуировочной характеристики |
< 2 % |
|
Нестабильность показаний за время работы |
< 5 % |
|
Максимальная статистическая загрузка |
5·10⁴ с⁻¹ |
|
Рабочий диапазон температур |
+10 °C ... +35 °C |
|
Относительная влажность воздуха |
до 75 % (без конденсации) |
|
Питание |
От USB-порта ПК |
Габаритные размеры и масса
|
Элемент |
Размеры |
Масса |
|
Блок детектирования гамма-излучения |
Ø98×330 мм |
2 кг |
|
Блок детектирования бета-излучения |
Ø138×323 мм |
2,5 кг |
|
Блок защиты |
Ø474×910 мм |
194 кг |

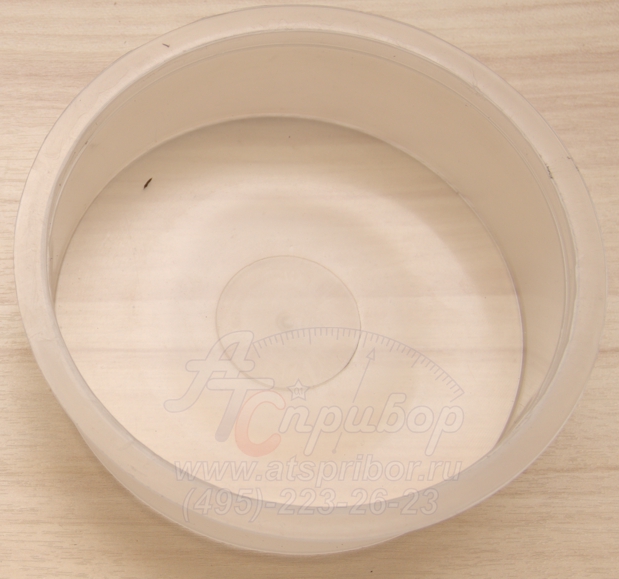

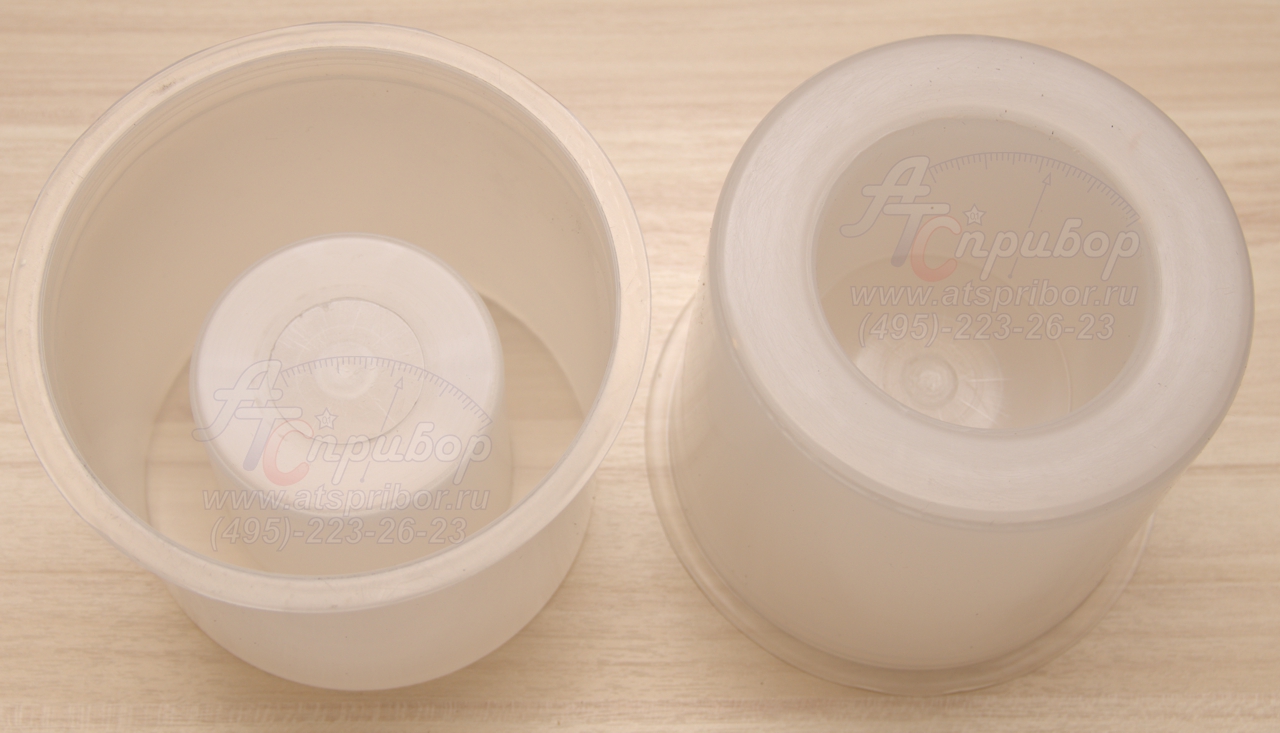

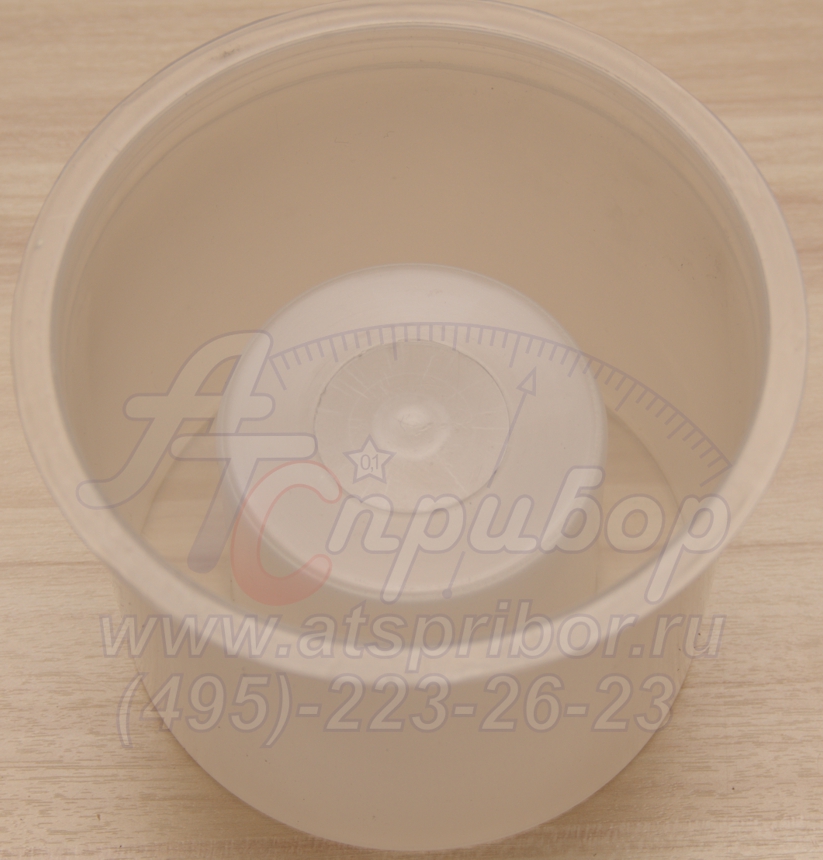

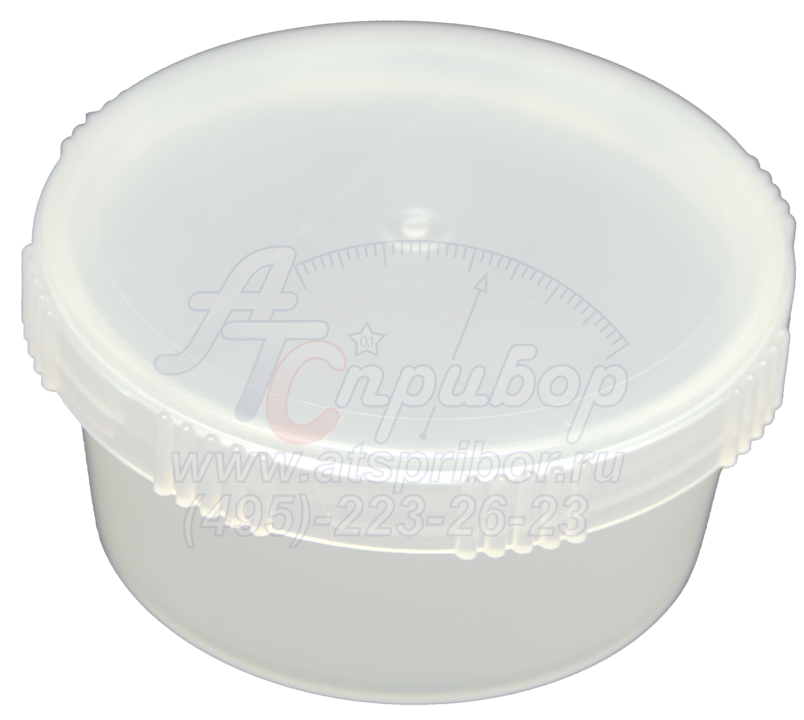

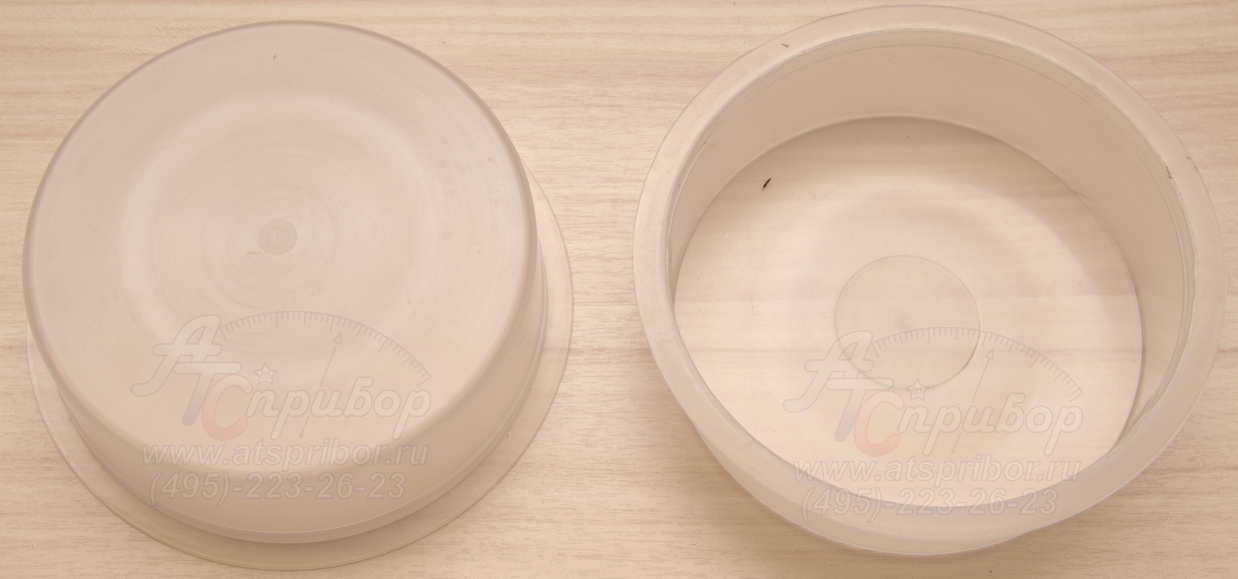

Измерительные сосуды
|
Назначение |
Тип сосуда |
Объём |
|
Для «сырых» проб |
Маринелли |
1 л |
|
|
Плоский |
0,5 л |
|
|
Плоский «Дента» |
0,1 л |
|
Для концентрированных проб |
Плоский |
0,2 л |
|
|
Плоский |
0,03 л |
