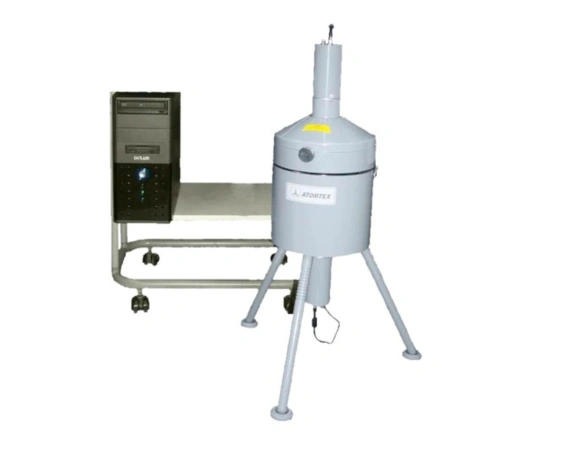

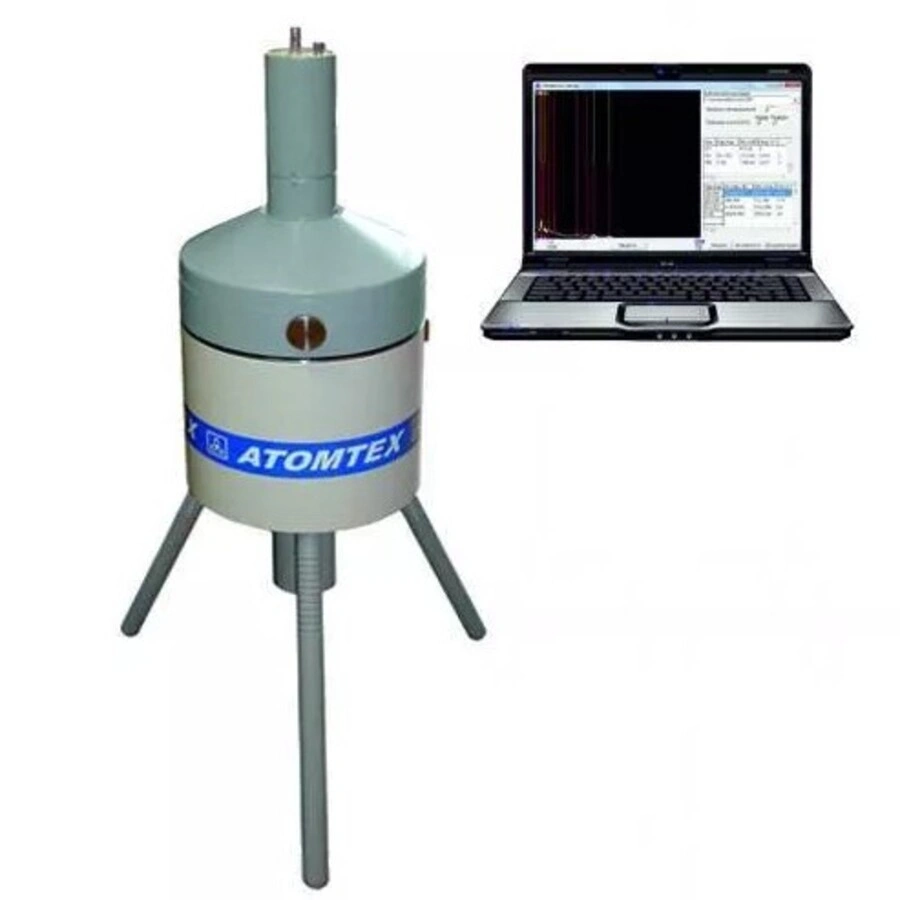

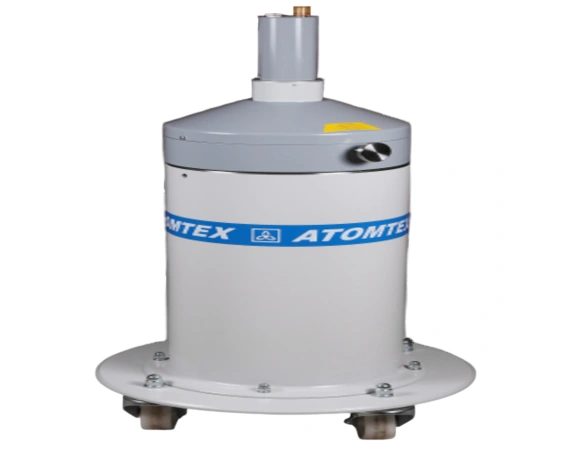

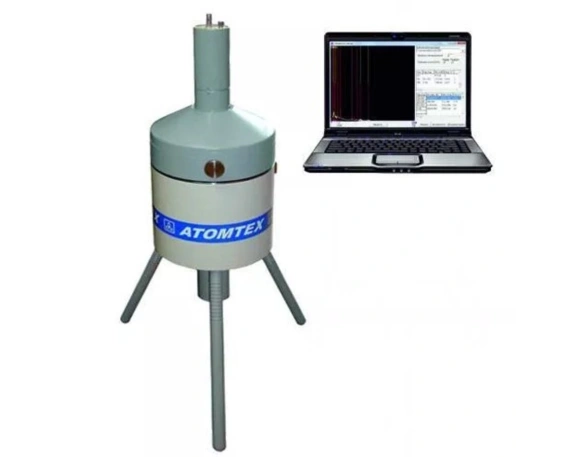

Гамма-спектрометр МКС-АТ1315 представляет собой комбинированное двухдетекторное спектрометрическое и радиометрическое средство измерения смешанного гамма-бета-излучения.
В качестве детектора гамма-излучения используется сцинтилляционный блок детектирования гамма-излучения (БДГ) с кристаллом NaI(Tl) ∅63×63 мм.
Персональный компьютер не входит в состав комплекта.
Спектрометр МКС-АТ1315 предназначен для качественного и количественного гамма-спектрометрического и радиометрического анализа проб объектов окружающей среды различной консистенции (продуктов питания, питьевой воды, сельскохозяйственной продукции и сырья и др.) на содержание гамма-излучающих радионуклидов.

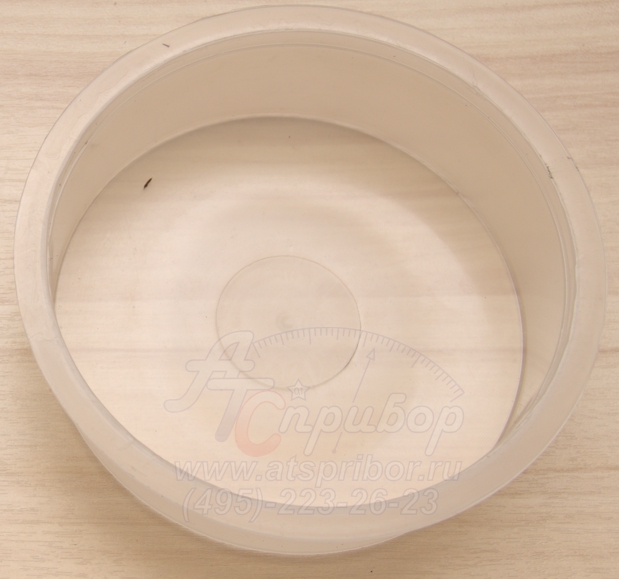

В качестве штатных измерительных кювет используются сосуд Маринелли емкостью 1,0 л, плоские сосуды емкостью 0,03; 0,2 и 0,5 л. и плоский сосуд типа «Дента» емкостью 0,1 л.
Накопленная информация в виде спектров гамма-излучения пробы выводится на экран монитора ПК и обрабатывается средствами программного обеспечения.
Спектрометр предназначен для оснащения лабораторий радиационного контроля, медицинских учреждений, предприятий агропромышленного комплекса и других ведомств, осуществляющих контроль качества продукции и радиологический мониторинг объектов окружающей среды.
В базовый комплект поставки входят программно-технические средства (ПТС) в составе:
- Методика выполнения измерений для измерения удельной активности 90Sr, 137Cs и 40K в питьевой воде, продуктах питания, сельскохозяйствен-ном сырье и других объектах окружающей среды МВИ.МН 1181-2011
- держатель - 1 шт.
- сосуд Маринелли 1,0 л - 5 шт.
- плоский сосуд 0,5 л - 5 шт.
- плоский сосуд 0,1 л типа «Дента» - 5 шт.

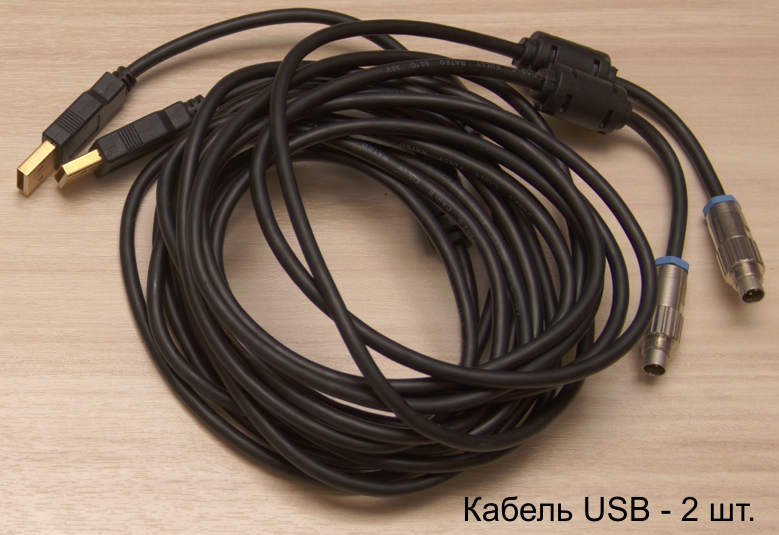

- кабель USB (при поставке БДГ-АТ1315) - 1 шт.
- кабель USB (при поставке БДБ-АТ1315) - 1 шт.

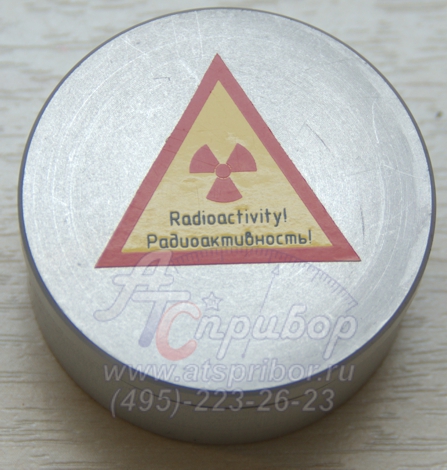

- источник контрольный 137Cs, активность 9 кБк - 1 шт.
- уплотнитель - 1 шт.
- пенал ля хранения контрольного источника - 1 шт.
- помехоподавляющий фильтр-распределитель сетевой - 1 шт.
- шина для БДГ-АТ1315 - 1 шт.
- шина для БДБ-АТ1315 - 1 шт.
- шина для блока защиты - 1 шт.
- ручка технологическая - 2 шт.
Дополнительно моут быть приобретены:
Программно-технические средства (ПТС) для контроля стройматериалов в составе:
- дополнительная настройка (калибровка) прибора.
- сосуды Маринелли 1 л с герметизирующей крышкой - 5 шт.
- методика выполнения измерений МВИ.МН 4498-2013 - 1 шт.
Программно-технические средства (ПТС) для контроля концентрированных проб в составе:
- методика выполнения измерений объемной и удельной активности концентрированых проб МВИ.МН 1181-2011.
- дополнительная настройка (калибровка) прибора.
- плоские сосуды 0,03 л - 5 шт.
- плоские сосуды 0,2 л - 5 шт.
- волокнистый катионит - 200 г.
Программно-технические средства (ПТС) для контроля металлов в составе:
- дополнительная настройка (калибровка) прибора.
- методика радиационного контроля металла МВИ.МВ 708-2004 - 1 шт.
- проба фоновая - 1 шт.
- насадка - 1 шт.
Назначение и возможности гамма-спектрометра МКС-АТ1315 без БДБ
Гамма/рентгеновский канал гамма-спектрометра МКС-АТ1315 без БДБ
Канал спектрометрии и идентификации радионуклидов гамма-спектрометра МКС-АТ1315 без БДБ
Канал измерения активностей радионуклидов гамма-спектрометра МКС-АТ1315 без БДБ
Эксплуатационные характеристики гамма-спектрометра МКС-АТ1315 без БДБ
В качестве детектора гамма-излучения используется сцинтилляционный блок детектирования гамма-излучения (БДГ) с кристаллом NaI(Tl) ∅63×63 мм.
Персональный компьютер не входит в состав комплекта.
Спектрометр МКС-АТ1315 предназначен для качественного и количественного гамма-спектрометрического и радиометрического анализа проб объектов окружающей среды различной консистенции (продуктов питания, питьевой воды, сельскохозяйственной продукции и сырья и др.) на содержание гамма-излучающих радионуклидов.
В качестве штатных измерительных кювет используются сосуд Маринелли емкостью 1,0 л, плоские сосуды емкостью 0,03; 0,2 и 0,5 л. и плоский сосуд типа «Дента» емкостью 0,1 л.
Накопленная информация в виде спектров гамма-излучения пробы выводится на экран монитора ПК и обрабатывается средствами программного обеспечения.
Спектрометр предназначен для оснащения лабораторий радиационного контроля, медицинских учреждений, предприятий агропромышленного комплекса и других ведомств, осуществляющих контроль качества продукции и радиологический мониторинг объектов окружающей среды.
В базовый комплект поставки входят программно-технические средства (ПТС) в составе:
- Методика выполнения измерений для измерения удельной активности 90Sr, 137Cs и 40K в питьевой воде, продуктах питания, сельскохозяйствен-ном сырье и других объектах окружающей среды МВИ.МН 1181-2011
- держатель - 1 шт.
- сосуд Маринелли 1,0 л - 5 шт.
- плоский сосуд 0,5 л - 5 шт.
- плоский сосуд 0,1 л типа «Дента» - 5 шт.
- кабель USB (при поставке БДГ-АТ1315) - 1 шт.
- кабель USB (при поставке БДБ-АТ1315) - 1 шт.
- источник контрольный 137Cs, активность 9 кБк - 1 шт.
- уплотнитель - 1 шт.
- пенал ля хранения контрольного источника - 1 шт.
- помехоподавляющий фильтр-распределитель сетевой - 1 шт.
- шина для БДГ-АТ1315 - 1 шт.
- шина для БДБ-АТ1315 - 1 шт.
- шина для блока защиты - 1 шт.
- ручка технологическая - 2 шт.
Дополнительно моут быть приобретены:
Программно-технические средства (ПТС) для контроля стройматериалов в составе:
- дополнительная настройка (калибровка) прибора.
- сосуды Маринелли 1 л с герметизирующей крышкой - 5 шт.
- методика выполнения измерений МВИ.МН 4498-2013 - 1 шт.
Программно-технические средства (ПТС) для контроля концентрированных проб в составе:
- методика выполнения измерений объемной и удельной активности концентрированых проб МВИ.МН 1181-2011.
- дополнительная настройка (калибровка) прибора.
- плоские сосуды 0,03 л - 5 шт.
- плоские сосуды 0,2 л - 5 шт.
- волокнистый катионит - 200 г.
Программно-технические средства (ПТС) для контроля металлов в составе:
- дополнительная настройка (калибровка) прибора.
- методика радиационного контроля металла МВИ.МВ 708-2004 - 1 шт.
- проба фоновая - 1 шт.
- насадка - 1 шт.
Назначение и возможности гамма-спектрометра МКС-АТ1315 без БДБ
|
Тип прибора |
Радиометр стационарный Спектрометр стационарный Электронный Без индикации |
|
Назначение |
- Идентификация γ-излучающих радионуклидов - Измерение энергетического распределения (спектров) γ-излучения - Измерение активности радионуклидов |
|
Измеряемые параметры |
- Удельная активность излучающих радионуклидов - Объемная активность излучающих радионуклидов |
|
Измеряемая активность радионуклидов |
40K 131I 134Cs 137Cs 226Ra 232Th |
|
Способ ношения при использовании по назначению |
При использовании не переносится (не перемещается) |
|
Тип детектора |
Сцинтиллятор на основе NaI(TI) |
|
Диапазон энергий регистрируемого непрерывного рентгеновского/гамма-излучения |
0.05 МэВ ... 3 МэВ |
|
Количество каналов регистрации сцинтилляционных спектров γ-излучения |
1024 |
|
Энергетическое разрешение при регистрации сцинтилляционных спектров по линии 0,662 МэВ (137Cs), не более |
9.5 % |
|
Предел допускаемой основной погрешности характеристики преобразования (интегральной нелинейности) |
1 % |
|
Максимальная входная статистическая загрузка |
10000 Гц |
|
Геометрия измерений |
Сосуд Маринелли 1л Плоский сосуд 0.03л Плоский сосуд 0.1л Плоский сосуд 0.2л Плоский сосуд 0.5л |
|
Диапазон измерения удельной активности 131I |
10 Бк/кг ... 100000 Бк/кг |
|
Диапазон измерения удельной активности 134Cs |
6 Бк/кг ... 100000 Бк/кг |
|
Диапазон измерения удельной активности 137Cs |
2 Бк/кг ... 1000000 Бк/кг - 2 Бк/кг ... 100000 Бк/кг (Сосуд Маринелли 1л) - 6 Бк/кг ... 400000 Бк/кг (Плоский сосуд 0.5л) - 15 Бк/кг ... 1000000 Бк/кг (Плоский сосуд 0.1л) |
|
Диапазон измерения удельной активности 40K |
20 Бк/кг ... 20000 Бк/кг - 20 Бк/кг ... 20000 Бк/кг (Сосуд Маринелли 1л) - 75 Бк/кг ... 20000 Бк/кг (Плоский сосуд 0.5л) - 170 Бк/кг ... 20000 Бк/кг (Плоский сосуд 0.1л) |
|
Диапазон измерения удельной активности 226Ra |
3 Бк/кг ... 10000 Бк/кг |
|
Диапазон измерения удельной активности 232Th |
3 Бк/кг ... 10000 Бк/кг |
|
Пределы допускаемой основной относительной погрешности измерения удельной активности |
±20 % |
|
Диапазон плотности пробы при измерении удельной активности |
0.2 г/см3 ... 1.6 г/см3 |
|
Диапазон измерения объемной активности 131I |
10 Бк/л ... 100000 Бк/л |
|
Диапазон измерения объемной активности 134Cs |
6 Бк/л ... 100000 Бк/л |
|
Диапазон измерения объемной активности 137Cs |
2 Бк/л ... 1000000 Бк/л - 2 Бк/л ... 100000 Бк/л (Сосуд Маринелли 1л) - 6 Бк/л ... 400000 Бк/л (Плоский сосуд 0.5л) - 15 Бк/л ... 1000000 Бк/л (Плоский сосуд 0.1л) |
|
Диапазон измерения объемной активности 40K |
20 Бк/л ... 20000 Бк/л - 20 Бк/л ... 20000 Бк/л (Сосуд Маринелли 1л) - 75 Бк/л ... 20000 Бк/л (Плоский сосуд 0.5л) - 170 Бк/л ... 20000 Бк/л (Плоский сосуд 0.1л) |
|
Диапазон измерения объемной активности 226Ra |
3 Бк/л ... 10000 Бк/л |
|
Диапазон измерения объемной активности 232Th |
3 Бк/л ... 10000 Бк/л |
|
Пределы допускаемой основной относительной погрешности измерения объемной активности |
±20 % |
|
Питание дозиметра |
Напрямую от сети 220В |
|
Средняя наработка на отказ (не менее) |
4000 ч. |
|
Рабочая температура |
10 °C ... 35 °C |
|
Габариты |
БДГ ∅98х360мм; БЗ ∅626×760мм. |
|
Масса |
125 кг( БДГ - 3 кг, БЗ - 120 кг.) |
