ПАУК-2М

ПАУК-2М превью 1
ПАУК-2М превью 2
ПАУК-2М превью 3
ПАУК-2М превью 4
ПАУК-2М превью 5
Бесплатная презентация на объекте клиента
Лучшие цены

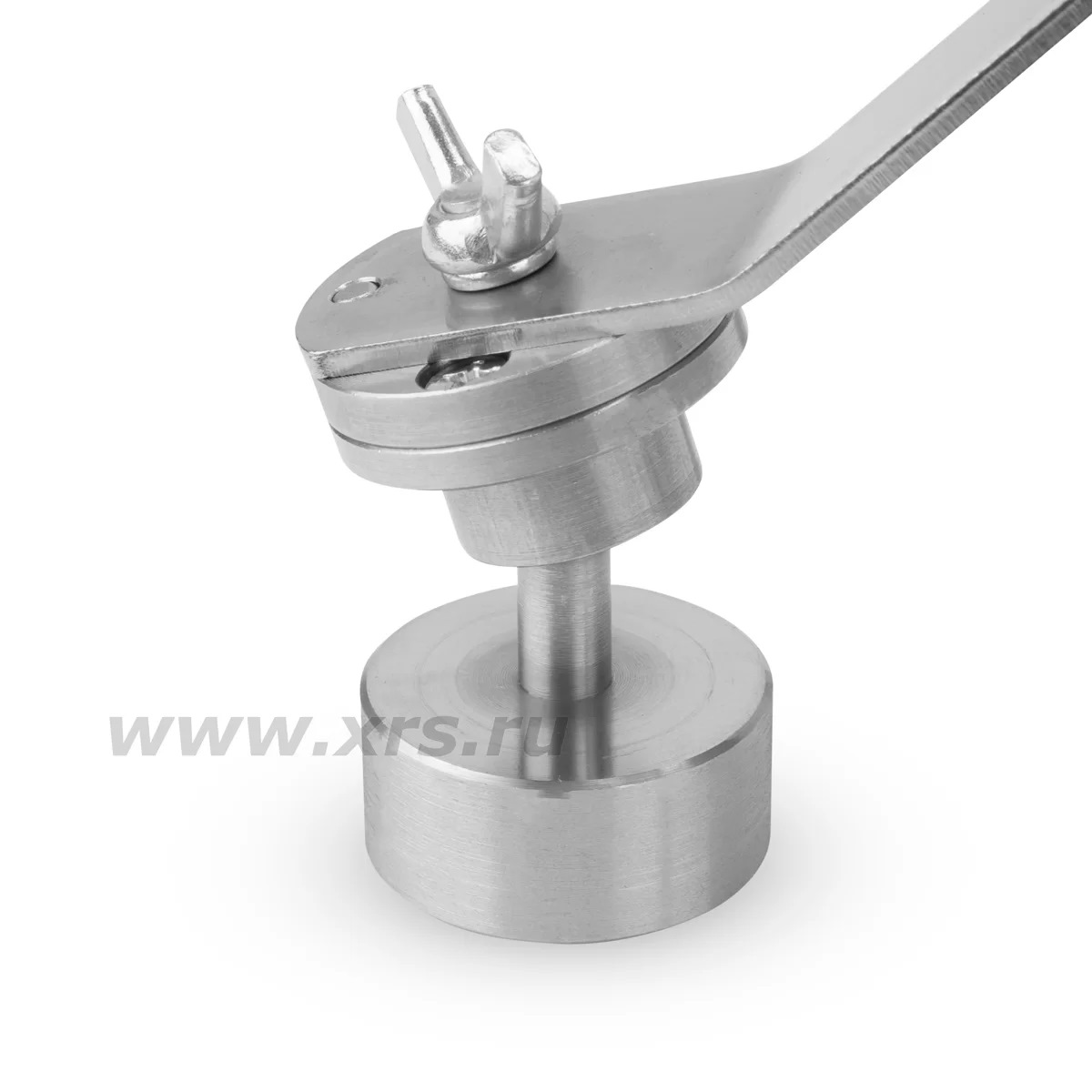

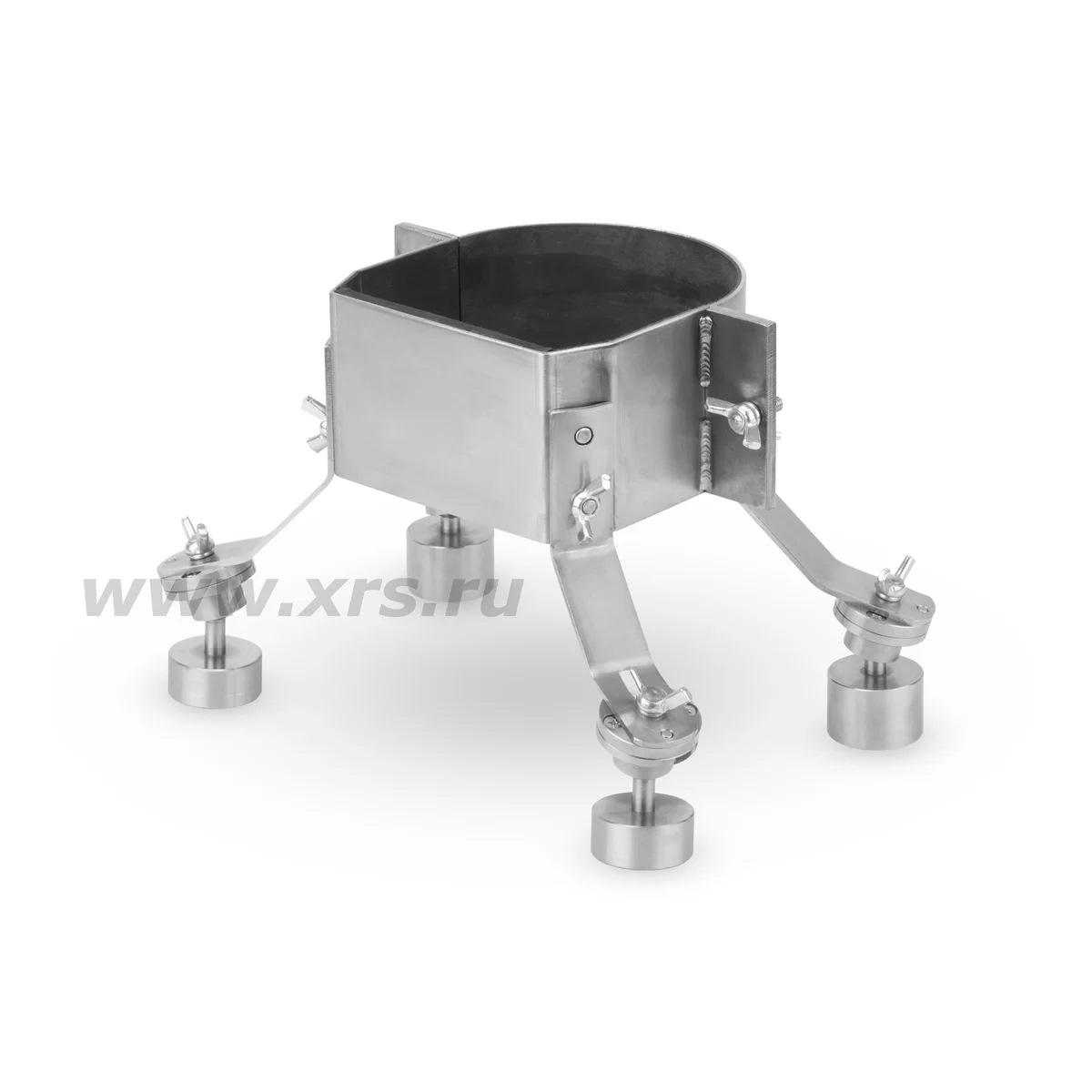

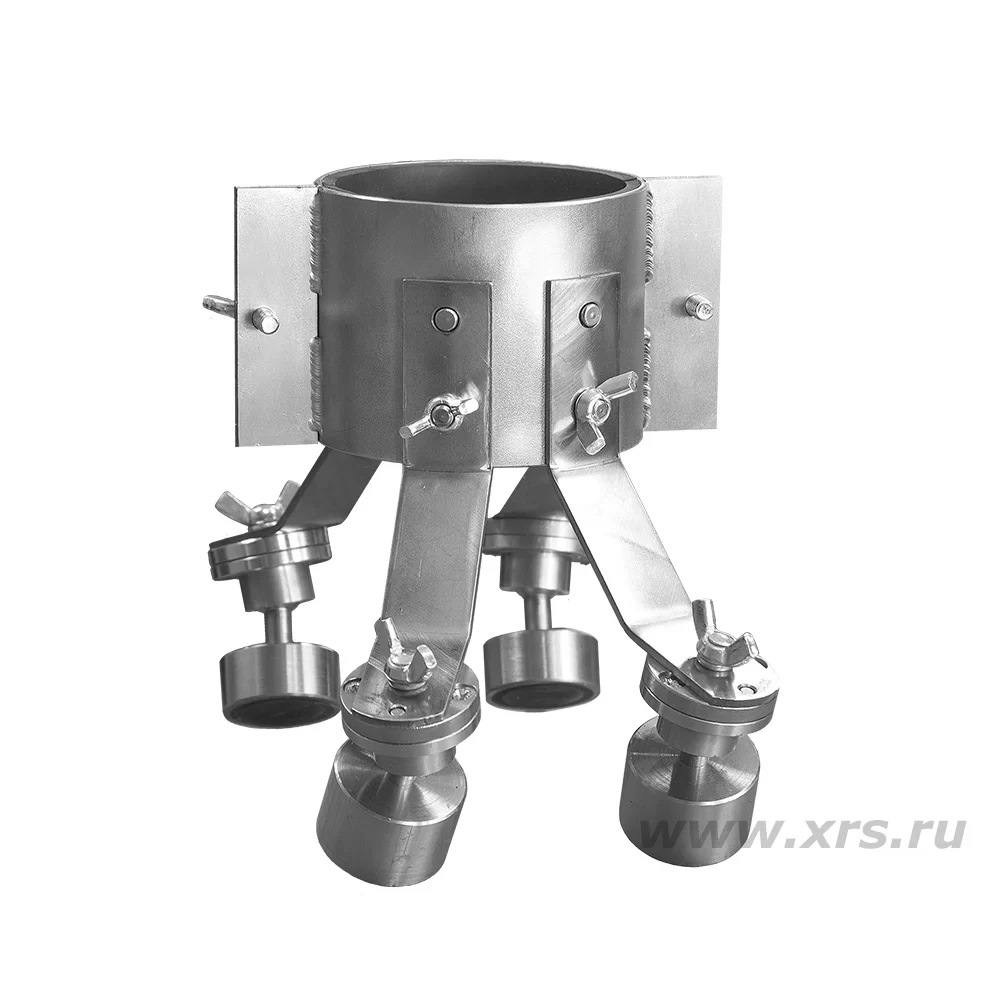

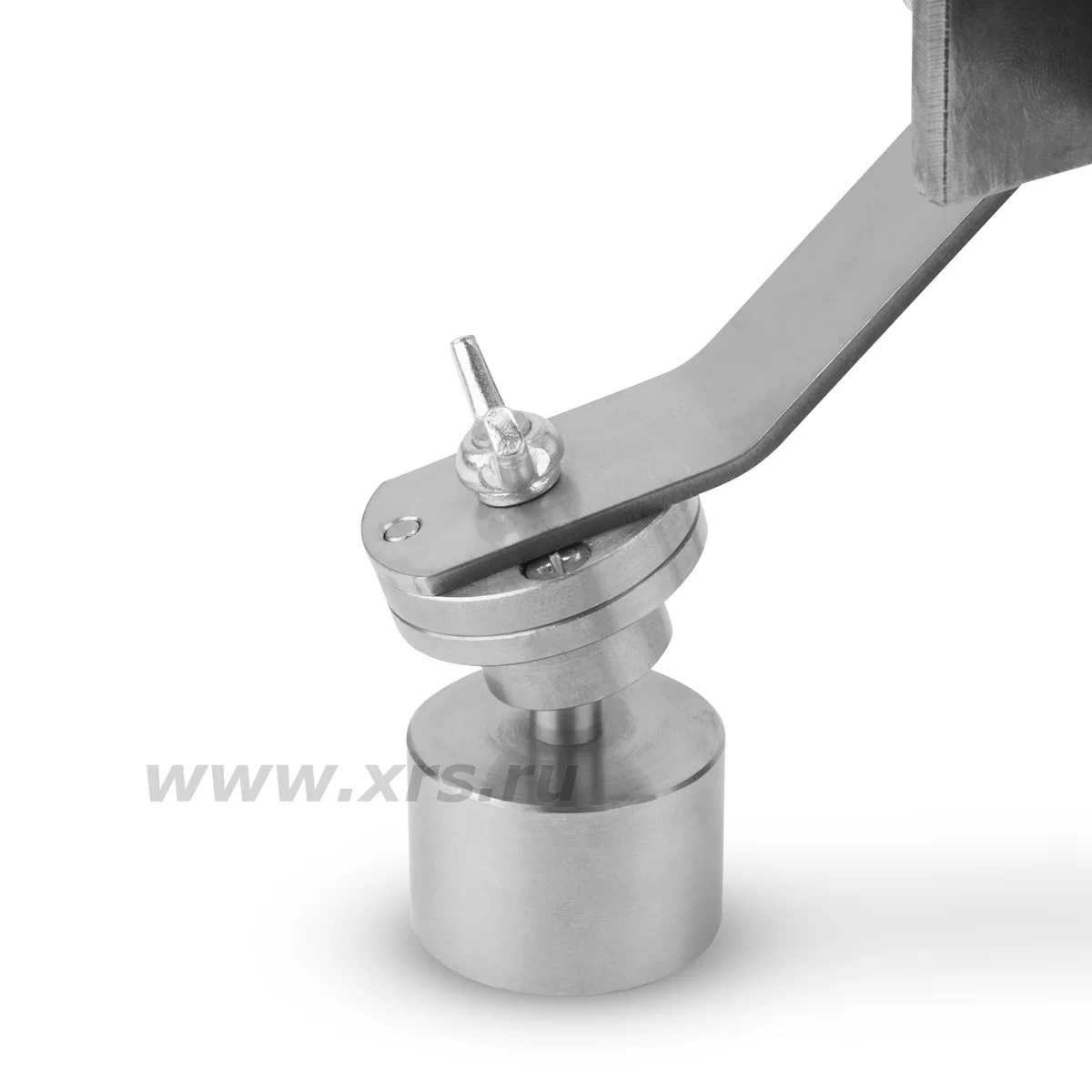

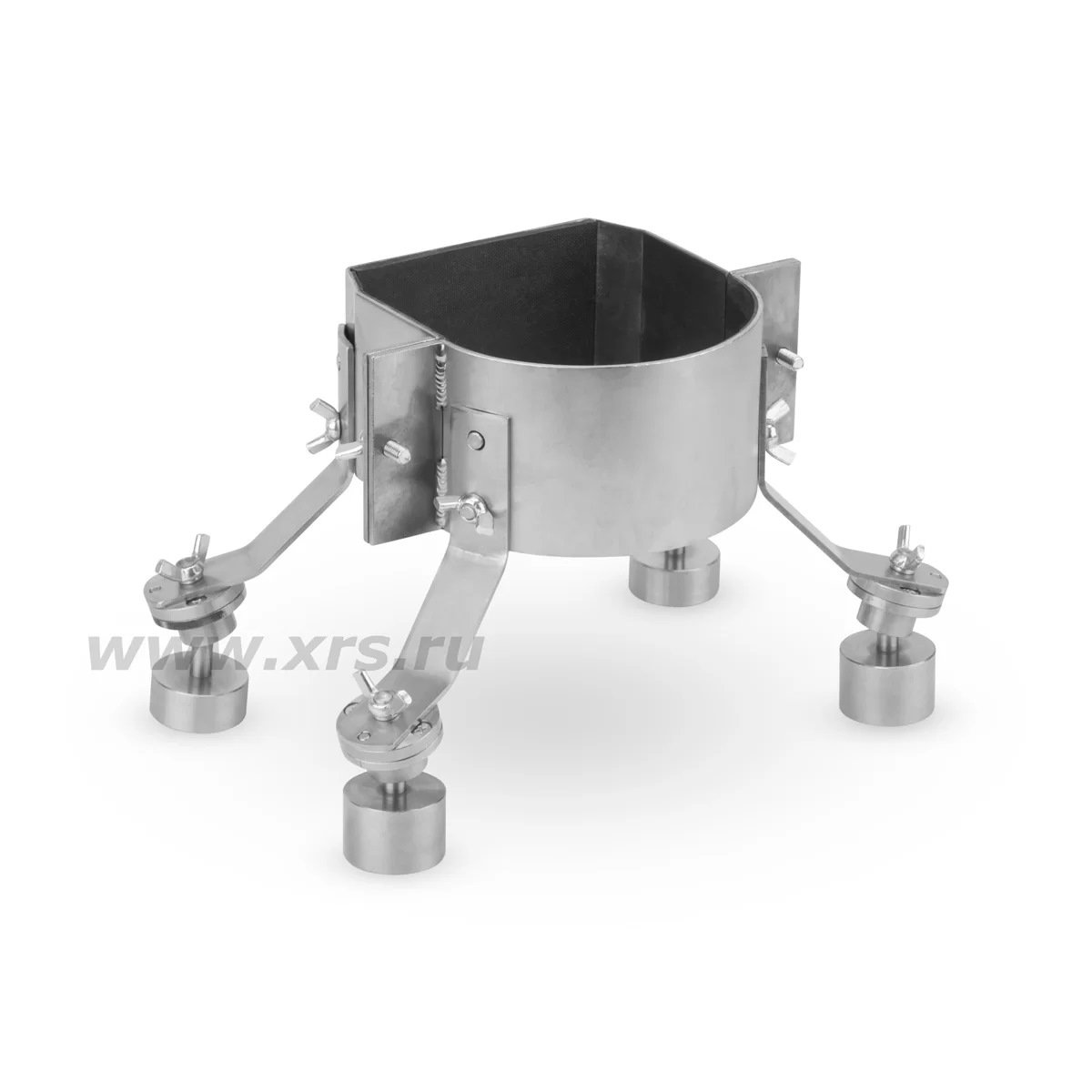

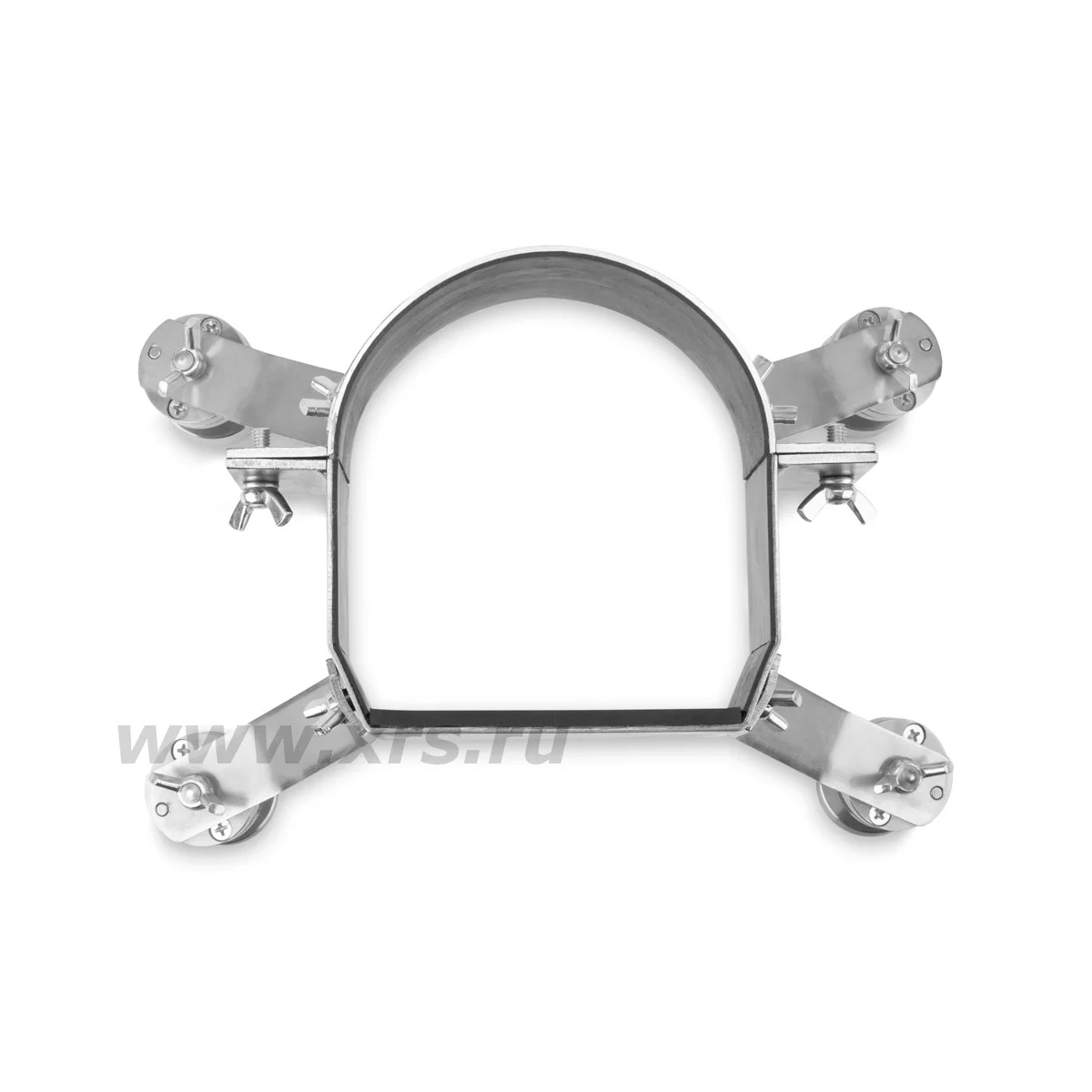

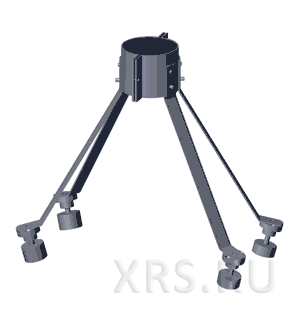

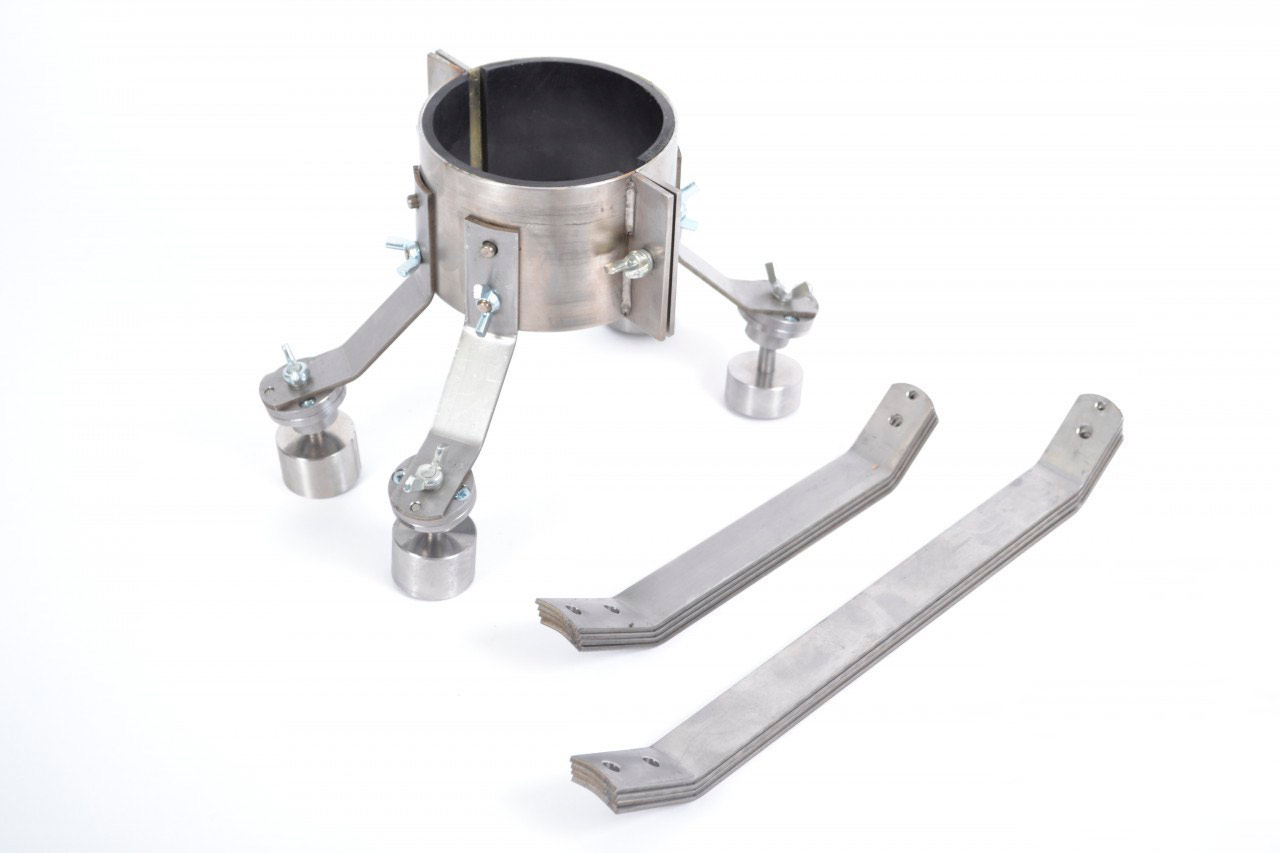

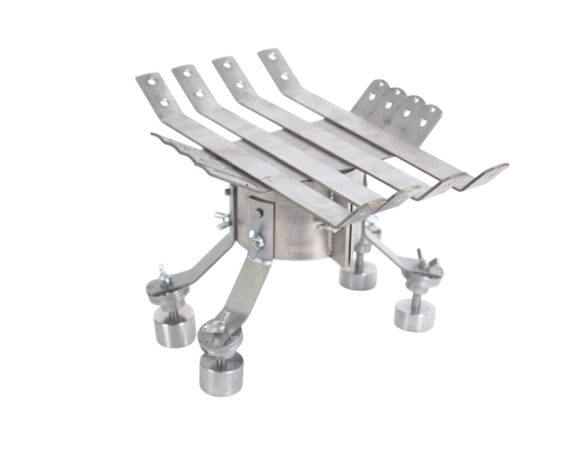

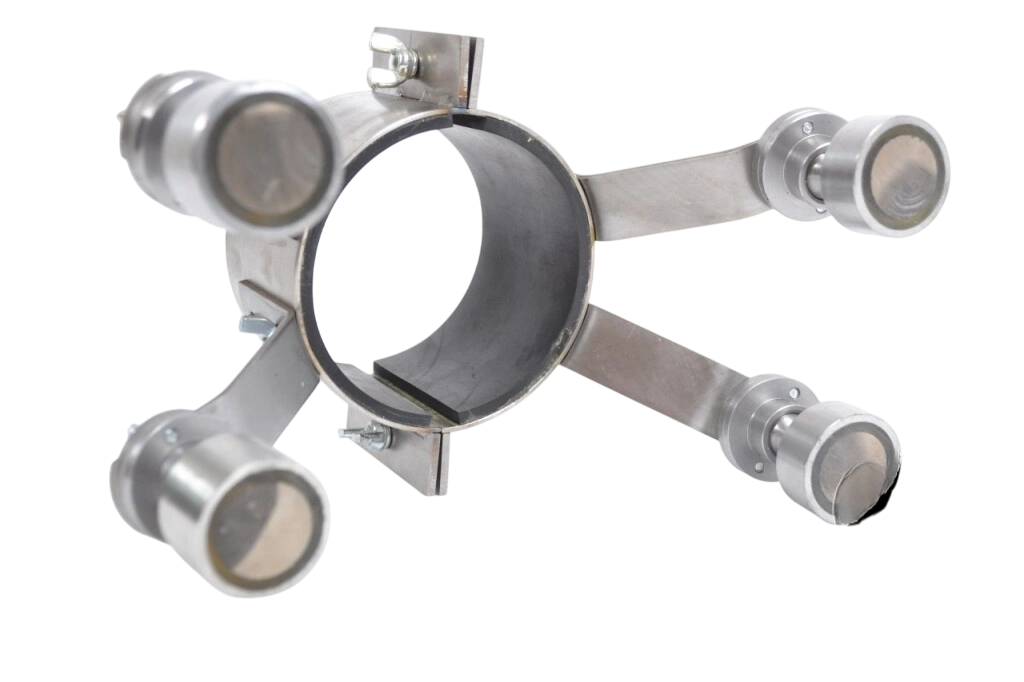

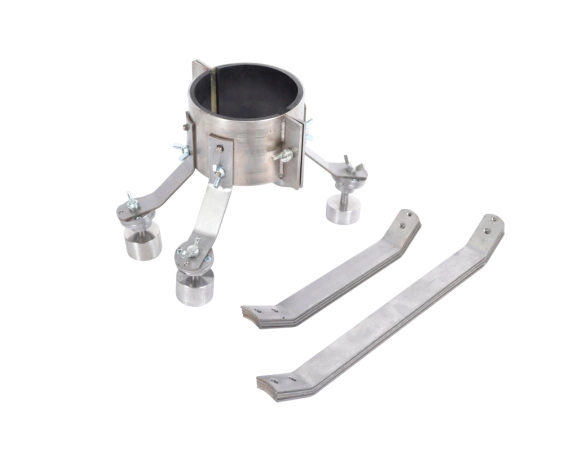

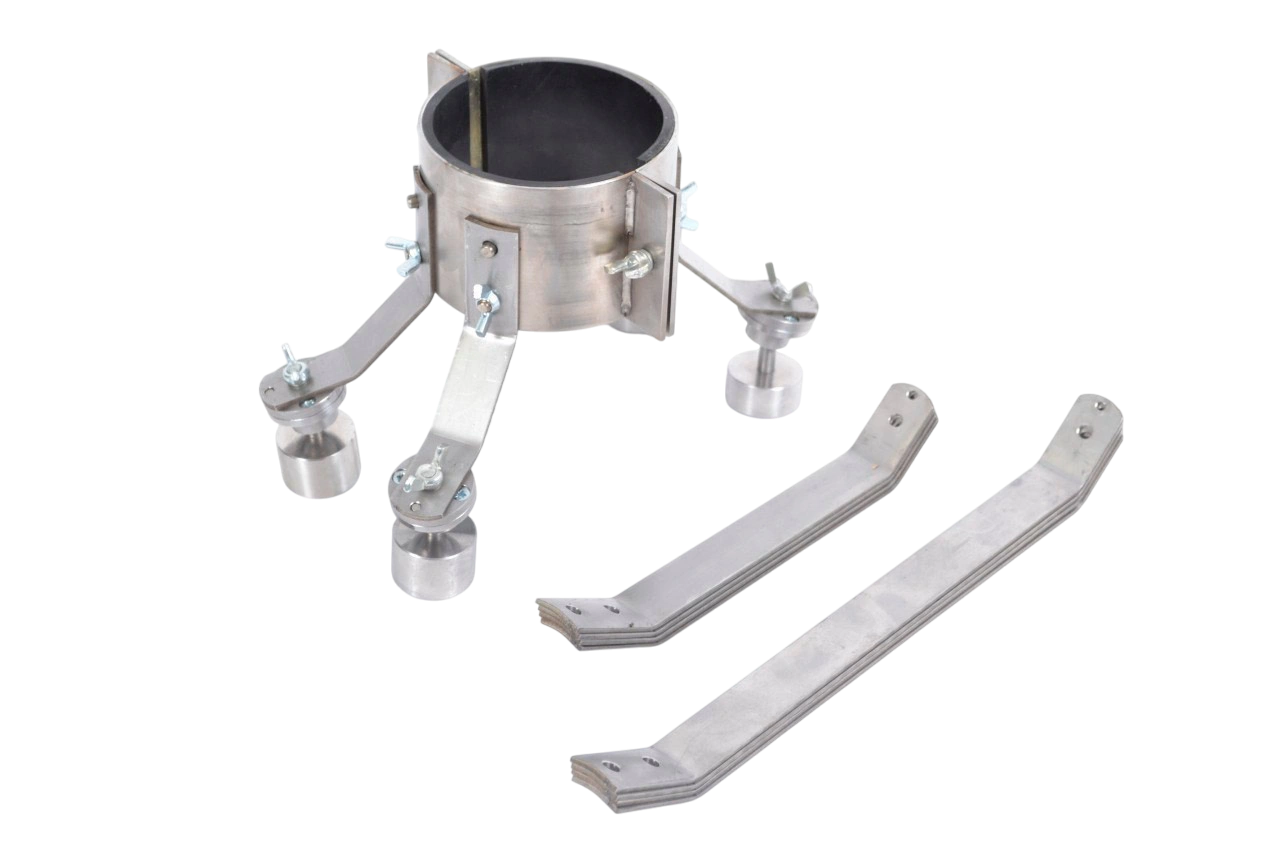

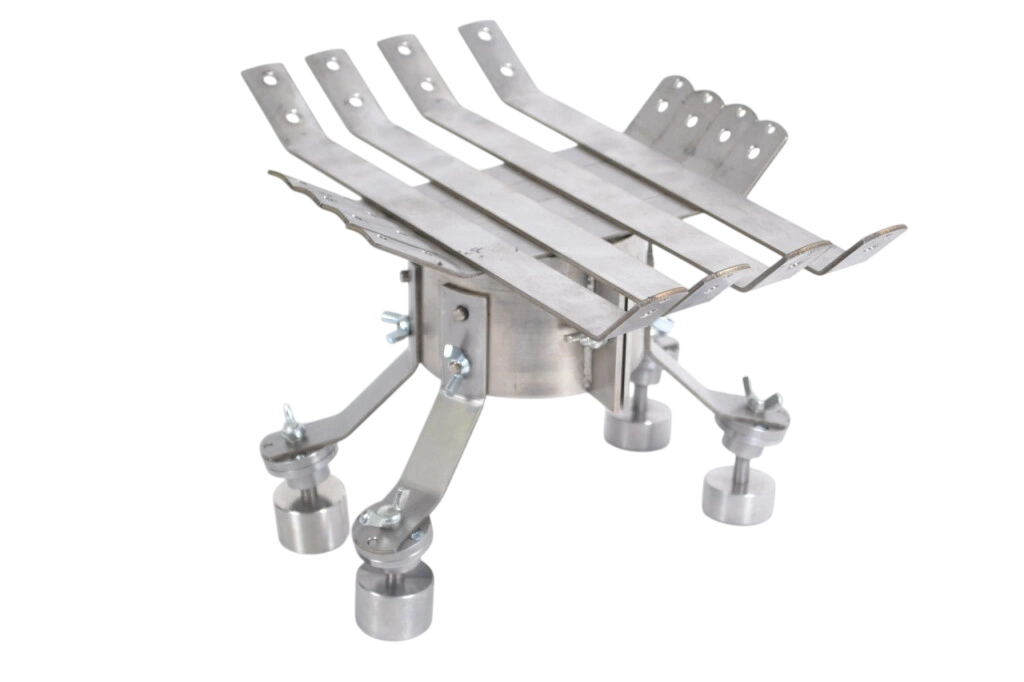

Крепежные приспособления серии «Паук-2М» изготавливаются по ТУ 4276-020-96651179-2015 и предназначены для размещения рентгеновских аппаратов на объектах контроля. Сборная конструкция состоит из четырёх ног, мощных магнитов и держателя для рентгеновского аппарата. Исполнение держателя соответствует модели аппарата и может быть выполнено в виде обжимной муфты или плоского основания. Магниты крепятся на ноги через регулировочный механизм с шаровой головкой и винтовым барашковым фиксатором, что позволяет размещать приспособление с аппаратом на трубах диаметром от 219 мм, а также объектах с плоской поверхностью. «Паук-2М» комплектуется сменными ногами различной длины. Фокусное расстояние регулируется путём их замены.


Исполнение 1 Исполнение 2

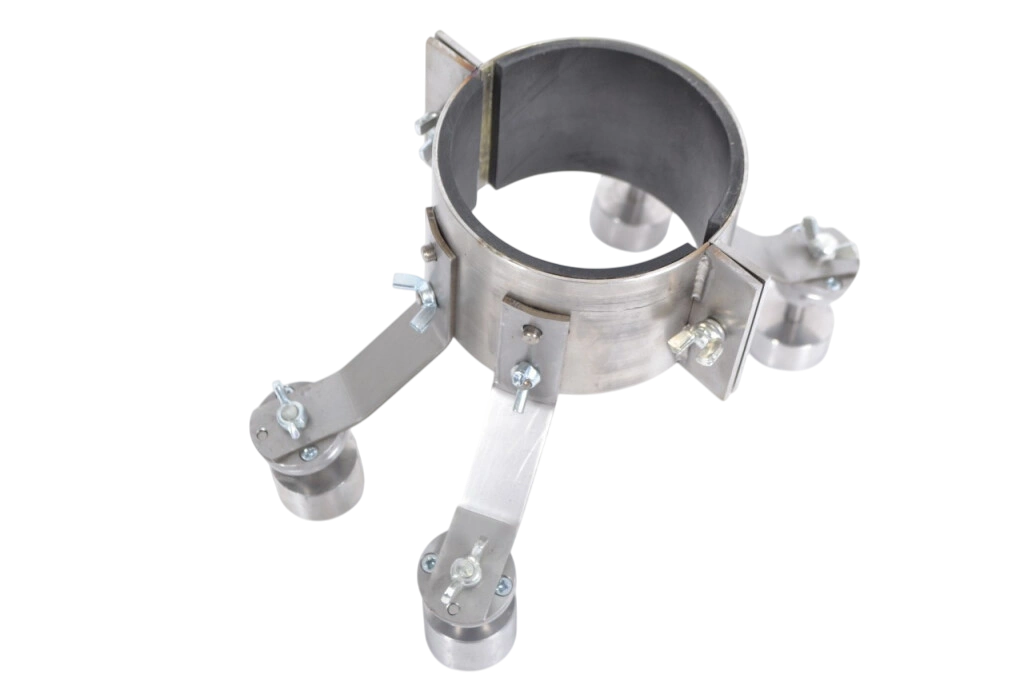

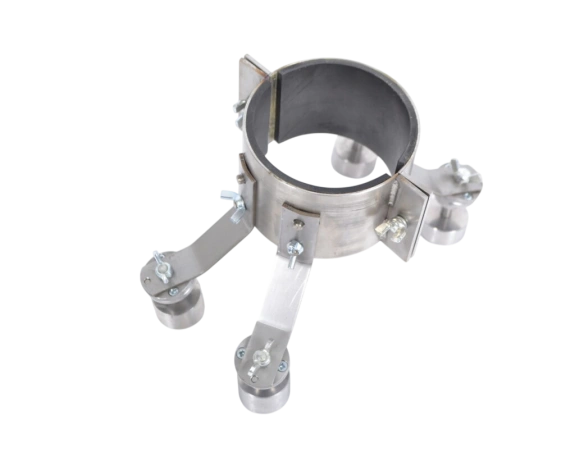

pauk 2m 80 1 m

Варианты Совместимость с Р/А
Паук-2М / 80  Арина-1, Арина-3, Памир-200, Пион, Арион-150 / 200 / 250 / 300
Паук-2М / 100 Арина-5, Арина-7, Арина-9, Памир-250 / 300, Арион-400 / 600
Паук-2М / МАРТ-200  Март-200

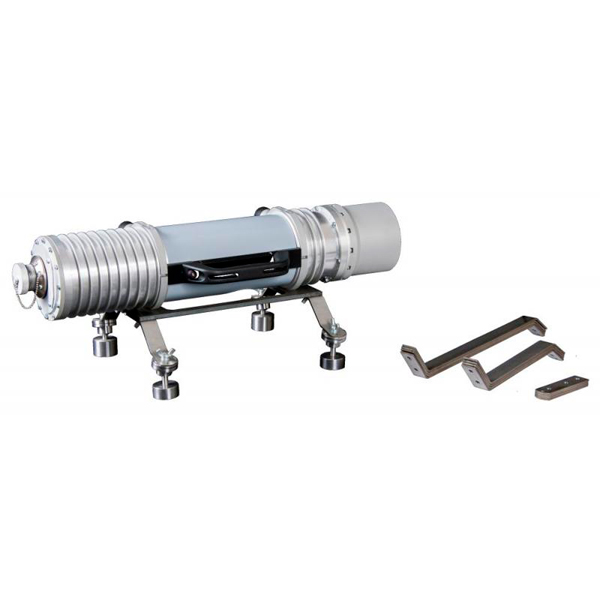

pauk 2m mart 250 1 m

Варианты Совместимость с Р/А
Паук-2М / МАРТ-250   Март-250

Исполнение 3 Исполнение 4

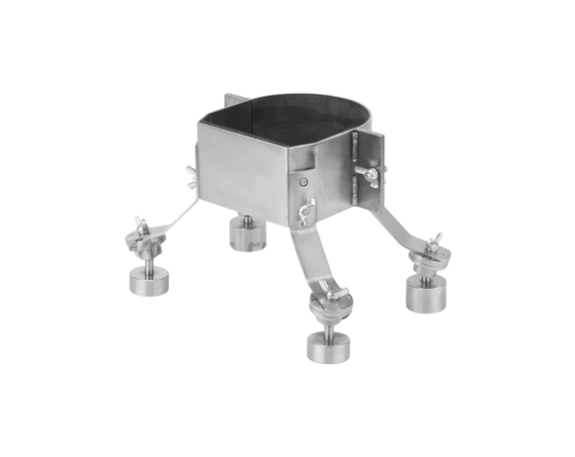

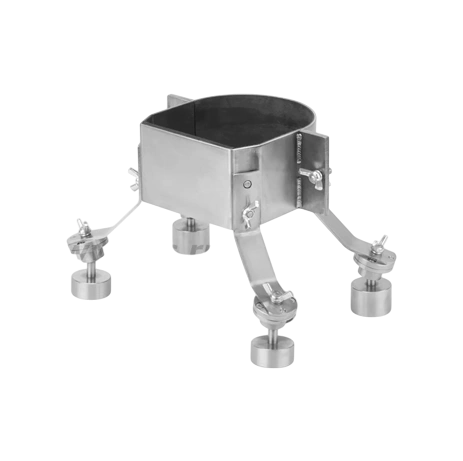

payk 2m monoskan m

Варианты Совместимость с Р/А

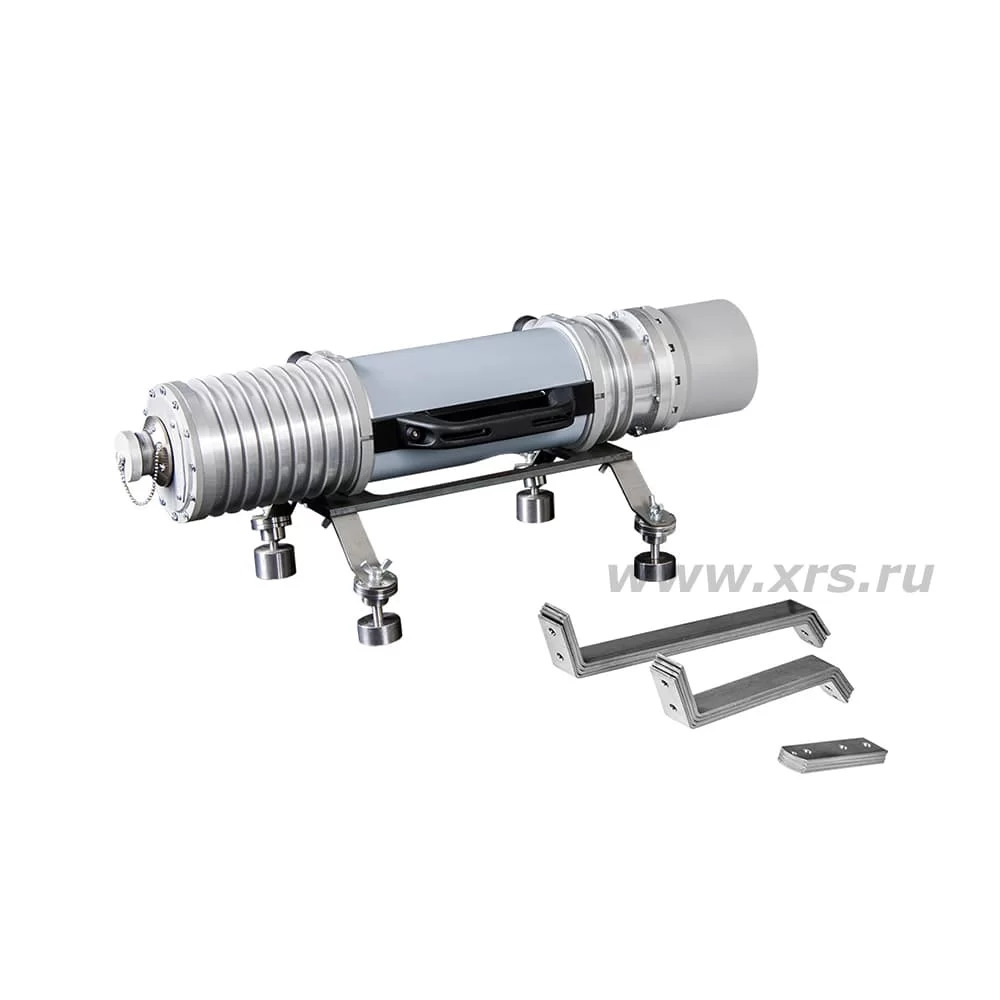

Паук-2М / 4  Моноскан-4, XRS-4

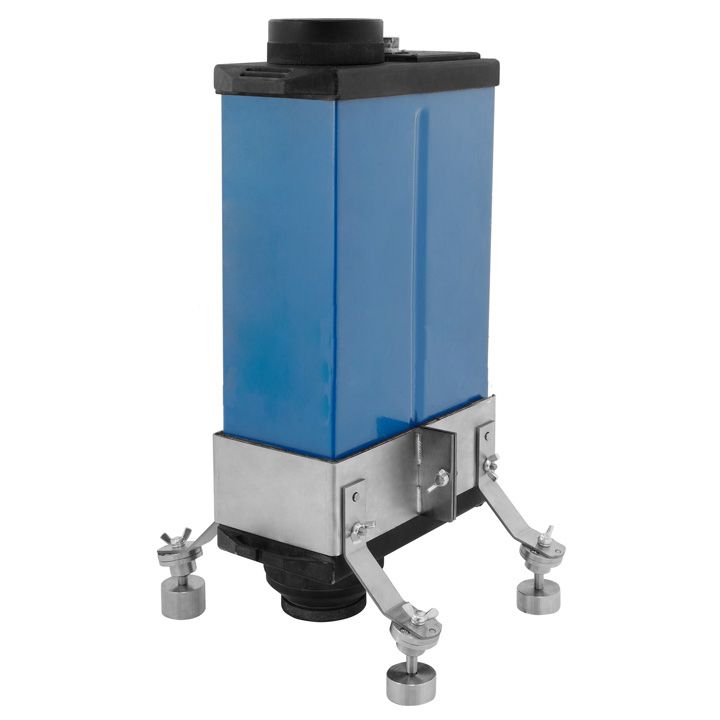

pauk shmel 3 m

Варианты Совместимость с Р/А
Паук-2М/Шмель-250 Шмель-250



Технические характеристики Исп. 1 Исп. 2 Исп. 3 Исп. 4
Материал приспособления нержавеющая сталь
Количество комплектов сменных ног 3 4 3 3
Диапазон регулирования фокусного расстояния, мм. 0–250 119, 159, 254, 341 0–250 25–195
Возможность расширения диапазона есть есть есть есть
Диапазон диаметров объекта контроля, мм от 219 до плоскости от 260 до плоскости
Габаритные размеры мин, (Д × Ш × В), мм 125 × 215 × 165 290 × 190 × 62 250 × 160 × 170 214 × 273× 167
Габаритные размеры макс, (Д × Ш × В), мм 190 × 340 × 320 290 × 438 × 287 390 × 230 × 350 214 × 452 × 350
Масса комплекта, не более, кг 3,3 3,5 3,4 3,8
