Крепежное приспособление ПАУК-3М/А200

Крепежное приспособление ПАУК-3М/А200 превью 1
Крепежное приспособление ПАУК-3М/А200 превью 2
Крепежное приспособление ПАУК-3М/А200 превью 3
Гарантия: 1 год

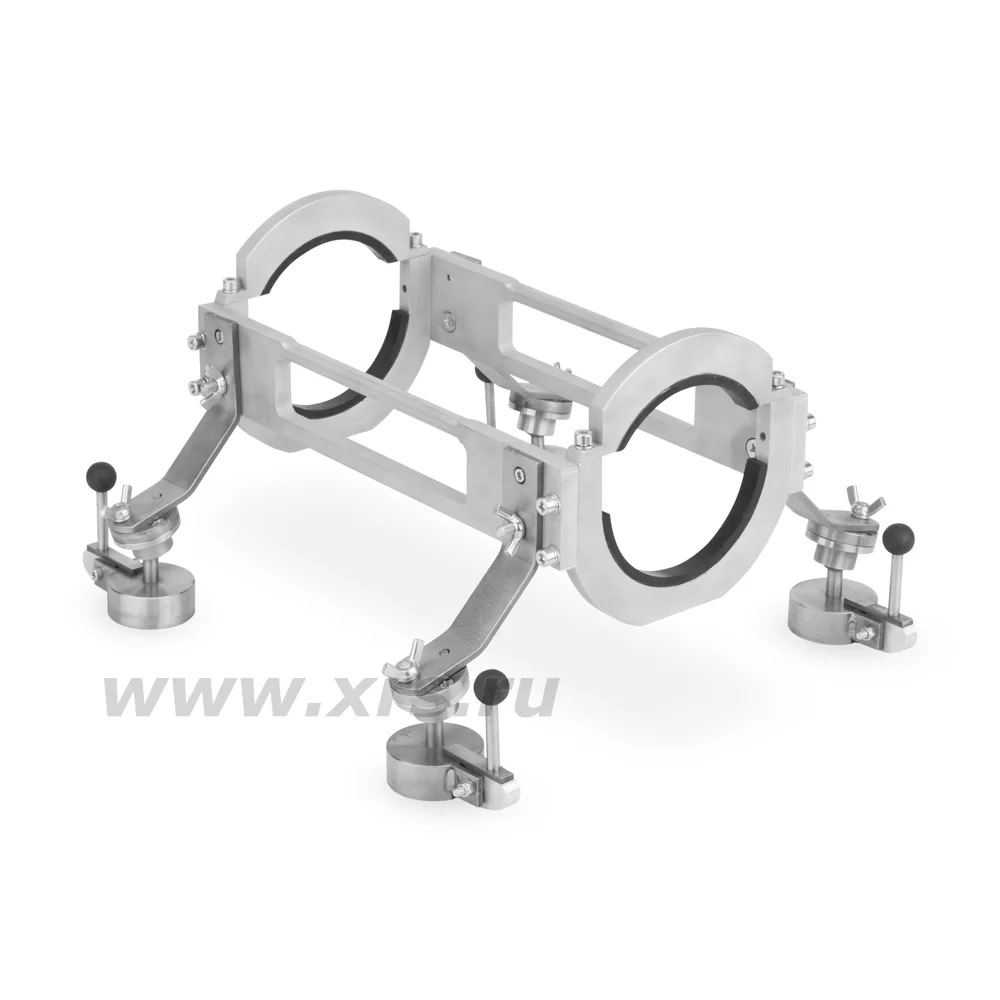

Крепежное приспособление ПАУК-3М/А200 предназначено для размещения рентгеновского аппарата Арсенал 200 НС на объектах радиографического контроля из ферромагнитного материала: трубах и резервуарах диаметром от 325 мм, а также плоских поверхностях. Ножки ПАУК-3М/А200 оборудованы магнитами. Кольцевой держатель моноблока имеет диаметр 99 мм. Фокусное расстояние регулируется установкой одного из трех комплектов ножек разной длины и составляет 120/191/261 мм.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

Крепежное приспособление ПАУК-3М/А200 разработано для позиционирования моноблока генератора рентгеновского излучения Арсенал 200 НС на объектах из ферромагнитного материала при проведении неразрушающего контроля сварных соединений трубопроводов, емкостей, резервуаров и других изделий.

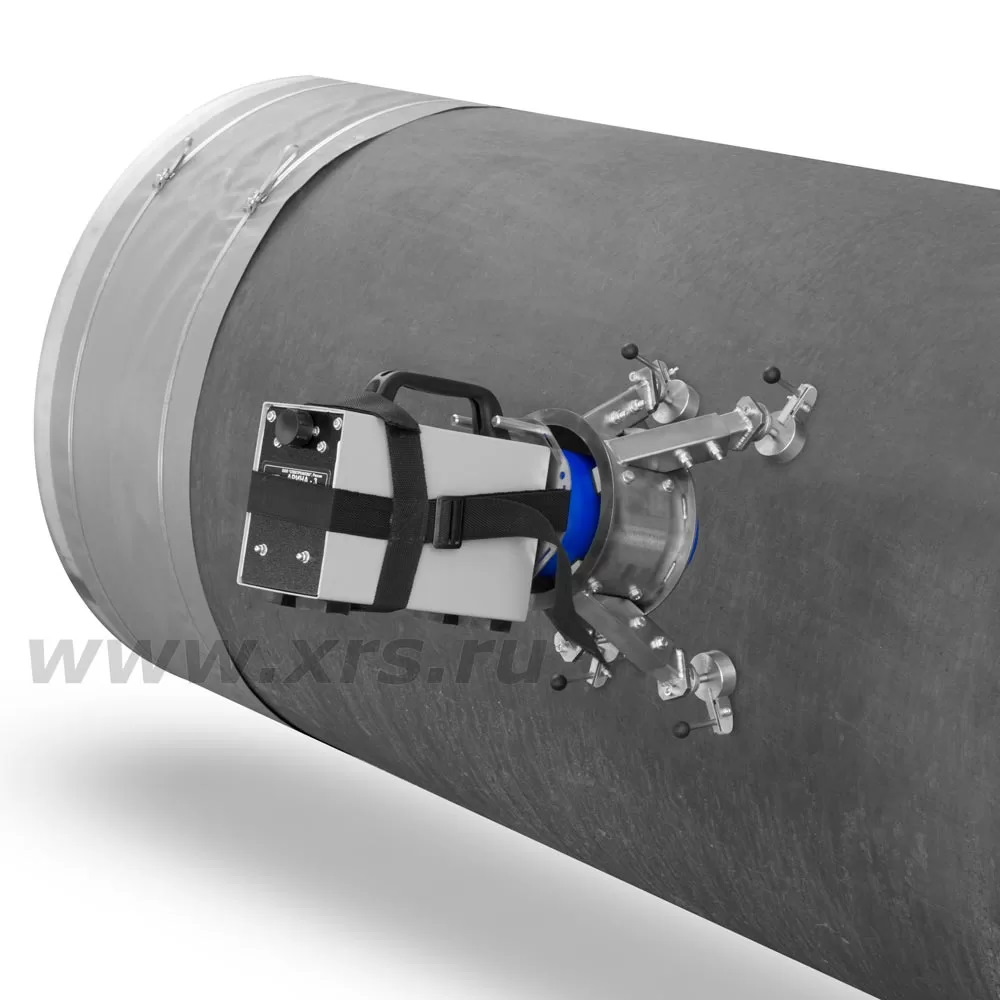

С помощью приспособления ПАУК-3М/А200 можно устанавливать моноблок Арсенал 200 НС на трубопроводы и другие цилиндрические изделия диаметром от 325 мм, а также любые плоские поверхности.















ПАУК-3М/А200 производится в полном соответствии с ТУ 4276-020-96651179-2015.

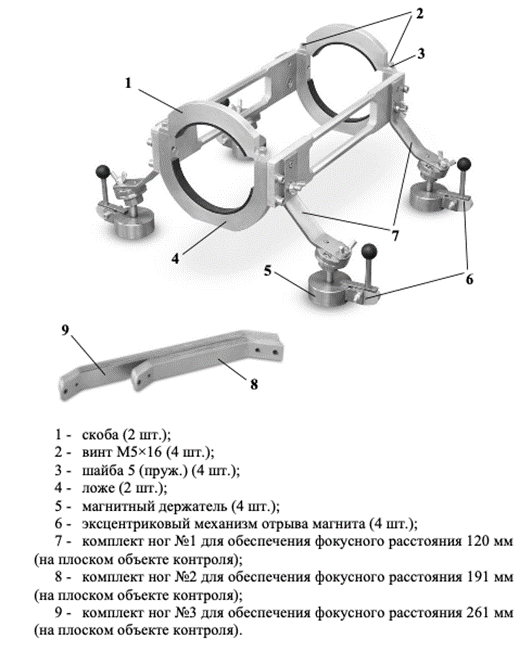

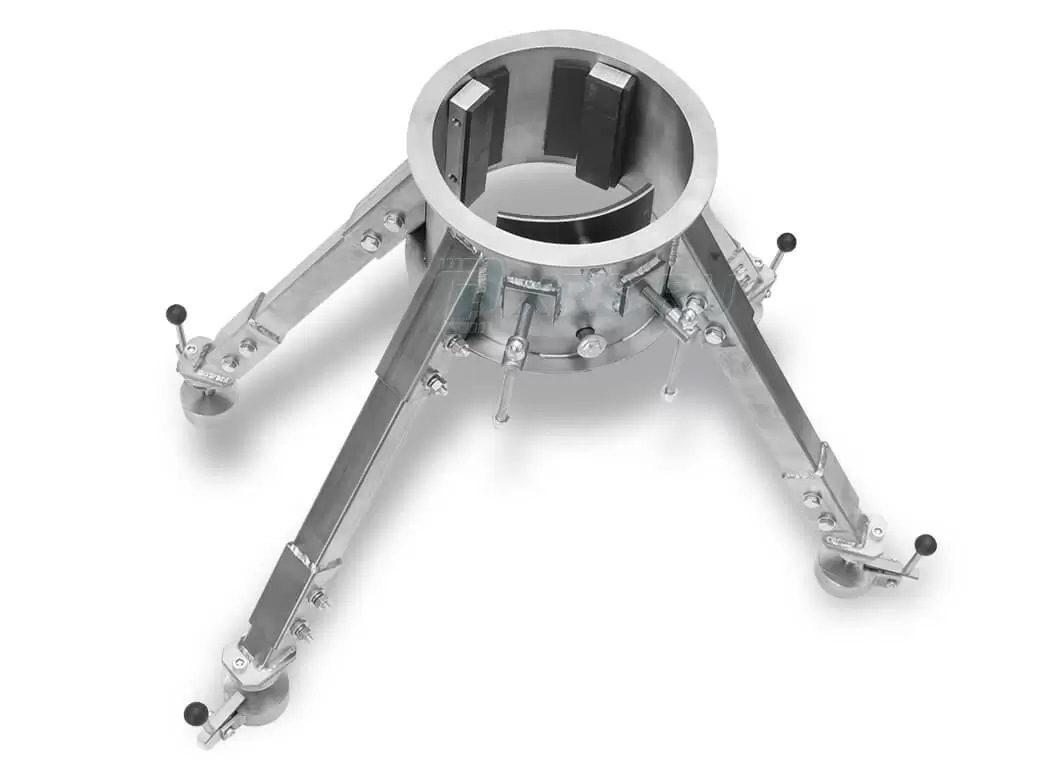

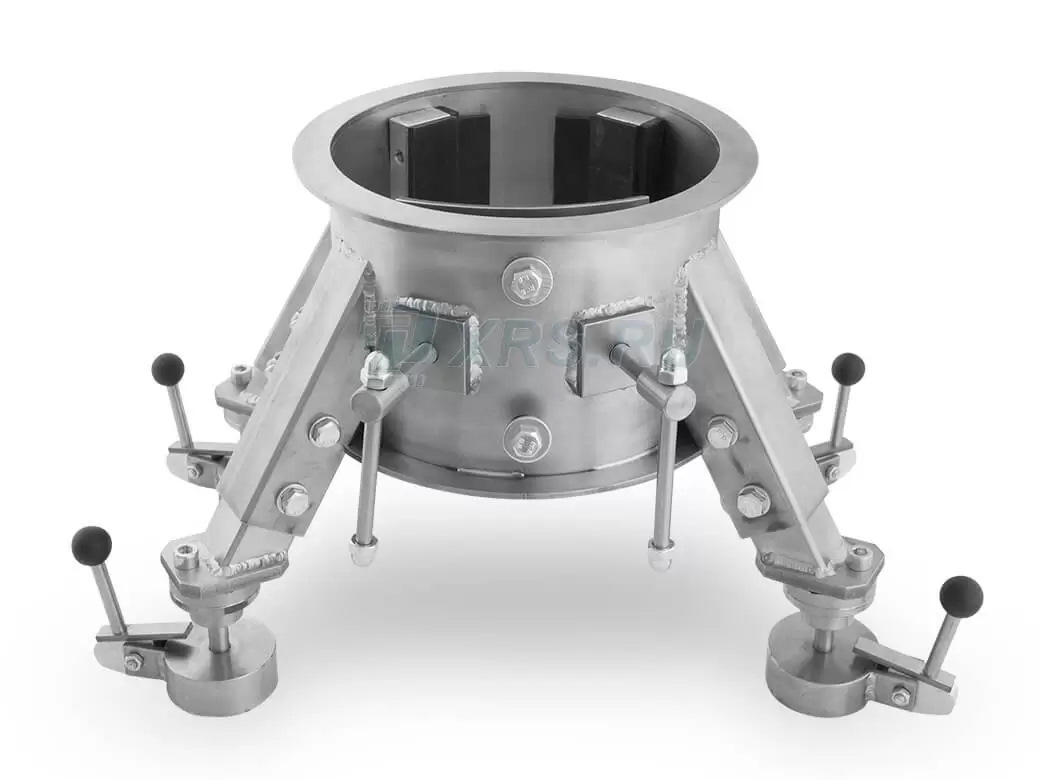

Конструкция крепежного приспособления ПАУК-3М/А200 включает в себя кольцевой держатель моноблока, четыре ножки и четыре съемные магнитные опоры, которые и удерживают всю конструкцию на объекте рентгенографического контроля из ферромагнитного материала.

Держатель излучающей трубки представляет собой механизм захвата, состоящий из двух комплектов: ложе и прижимная скоба.

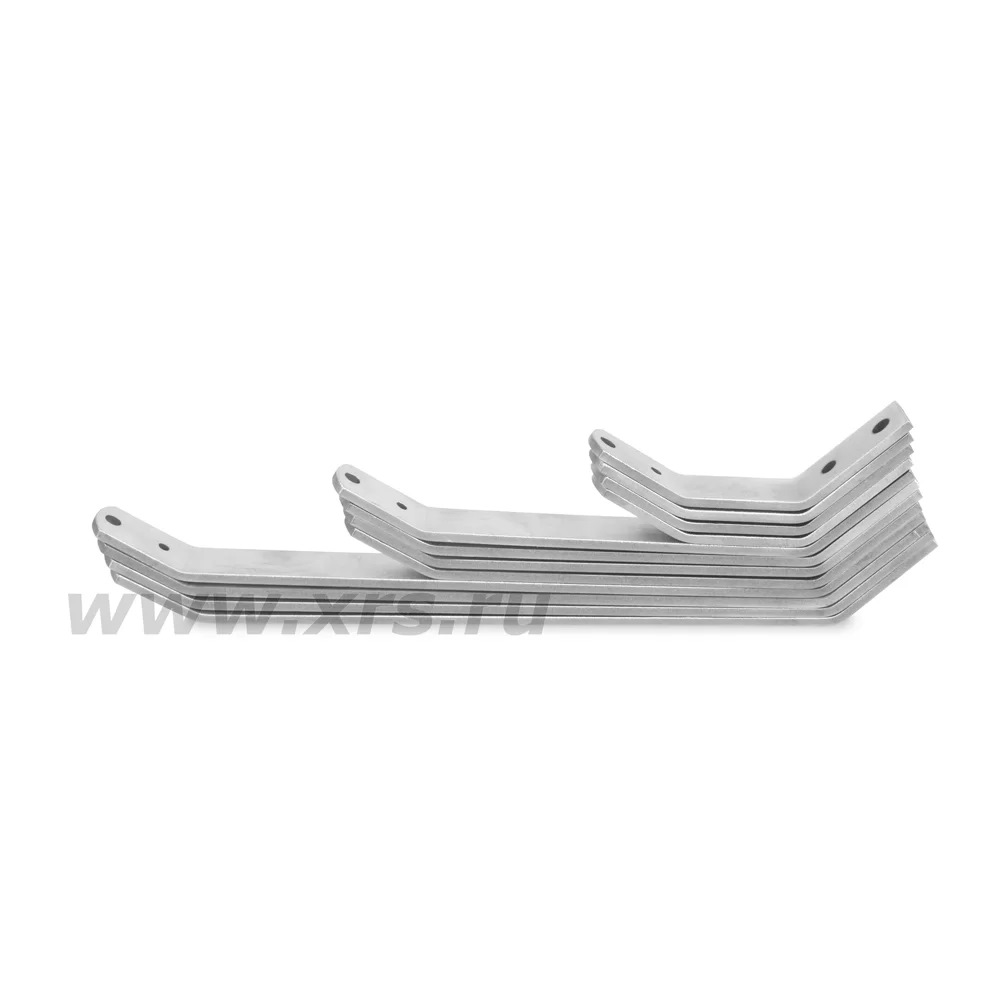

Ножки ПАУК-3М/А200 являются съемными. В базовый комплект поставки входит 3 комплекта ножек разной длины. Это решение позволяет устанавливать фокусное расстояние 120 мм, 191 мм, 261 мм при проведении экспозиции на плоском объекте рентгенографического контроля.

Магнитные опоры также являются съемными и крепятся к ножкам ПАУК-3М/А200 с помощью регулировочного механизма с шаровой головкой и винтовым барашковым фиксатором. Каждая магнитная опора снабжена эксцентриковым механизмом отрыва для облегчения демонтажа крепежного приспособления ПАУК-3М/А200 с поверхности объекта радиографического контроля.

Компактный размер ПАУК-3М/А200, разборная конструкция, а также небольшой вес (до 4,7 кг), делают удобными его транспортировку и хранение. Небольшой вес также облегчает работу с крепежным приспособлением при проведении рентгенографического контроля.


Заказать звонок
Бренд
Арсенал НК

Технический параметр

Значение

1.

Материал крепежного приспособления

нержавеющая сталь, алюминий

2.

Диаметр механизма захвата, мм

99

3.

Количество комплектов сменных ножек

3

4.

Значения фокусного расстояния, мм
(при использовании на плоском объекте контроля)

120/191/261

5.

Диапазон диаметров объекта контроля, мм

от 325 до плоскости

6.

Габаритные размеры мин, (Д × Ш × В), мм

285 × 360 × 198

7.

Габаритные размеры макс, (Д × Ш × В), мм

285 × 640 × 339

8.

Масса комплекта не более, кг

4,7

9.

Масса приспособления с комплектом ног №1 / №2 / №3 не более, кг

2,8 / 3,1 / 3,4

10.

Температура эксплуатации, °С

−45 ÷ +50

11.

Относительная влажность воздуха (при температуре +25 °С) не более, %

98

1.

Держатель для моноблока рентгеновского аппарата Арсенал 200 НС, шт.

1

2.

Съемные ножки, количество комплектов разной длины по 4 штуки, шт.*

3

3.

Съемные магнитные опоры, шт.

4

4.

Комплект креплений для ножек, опор и держателя, шт.

1

5.

Чехол для сменных ног, шт.

1

6.

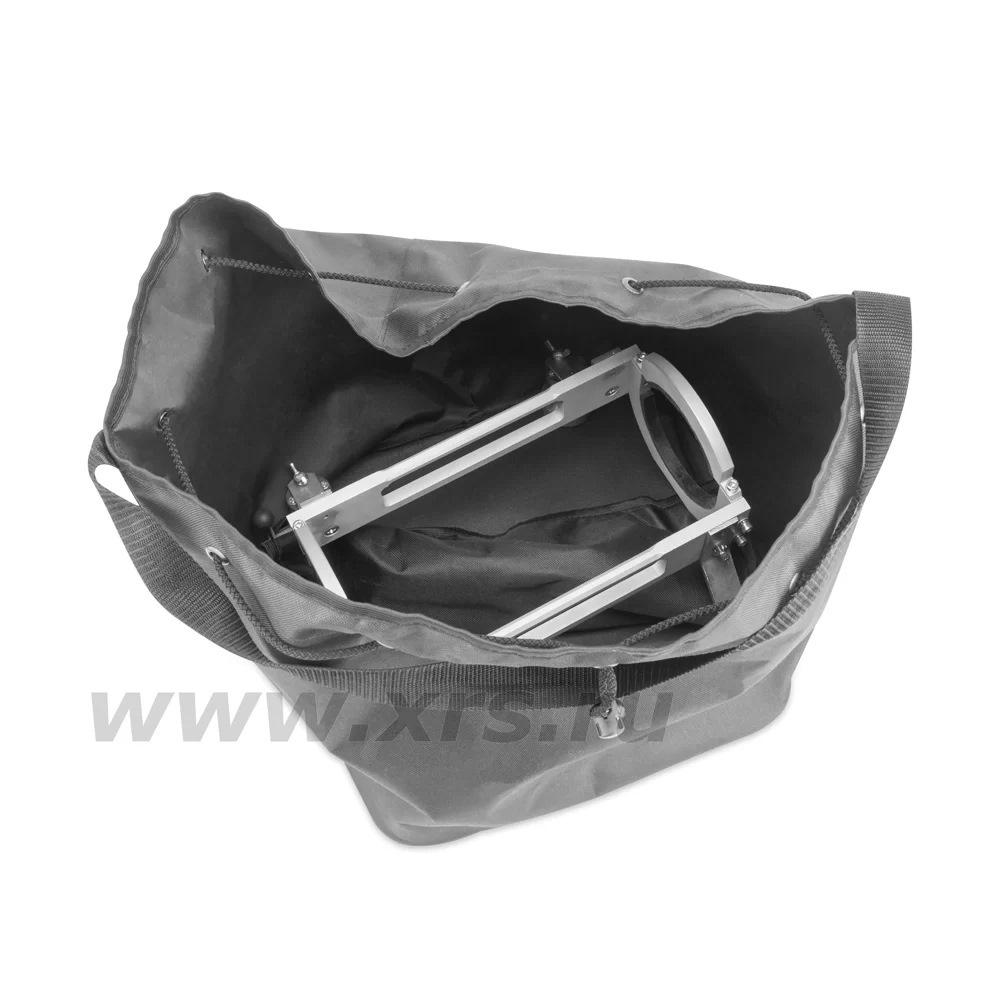

Транспортировочная сумка, шт.

1

7.

Паспорт и руководство по эксплуатации, шт.

1

*при поставке один комплект ног установлен на приспособлении.
