Цепной трубный штатив АРИОН ШРТ-1/80 – это устройство крепления рентгеновских аппаратов Арина-1, Арина-3, Памир-200, Пион, Арион-150, Арион-200, Арион-250 и Арион-300 на трубопроводах и других цилиндрических изделиях диаметром от 57 до 1420 мм для проведения неразрушающего контроля сварных соединений методом радиографии.
Изготовлен по ТУ 4276-023-96651179-2015. До 2018 года устройство называлось СПРУТ ШРТ-1/80.

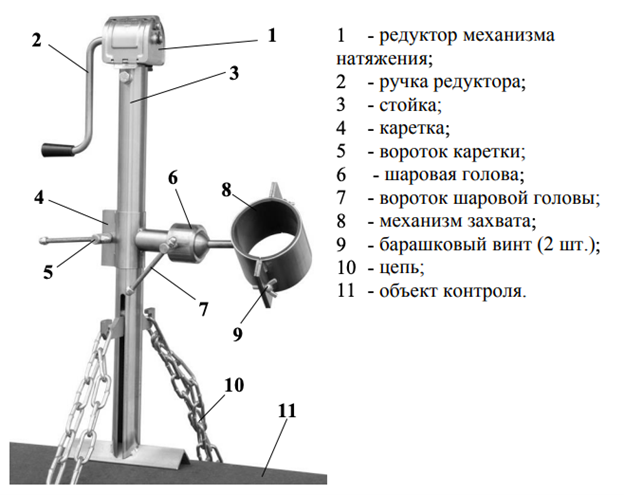

Конструктивно ШРТ-1/80 – это стойка с основанием, оборудованная креплением цепного типа и натяжным редуктором с ручкой регулировки силы прижима. Для установки излучателя на стойке предусмотрена каретка с шаровым механизмом и держателем рентгеновского блока в виде хомута.
Все детали ШРТ-1/80 изготовлены из нержавеющей стали.
При просвечивании рентгеновским генератором сварного шва с помощью ШРТ-1/80 применяется фронтальный метод.
Основание штатива нужно установить на объект контроля, а затем с необходимым усилием для плотной фиксации затянуть цепное крепление вокруг трубы, вращая ручку редуктора.

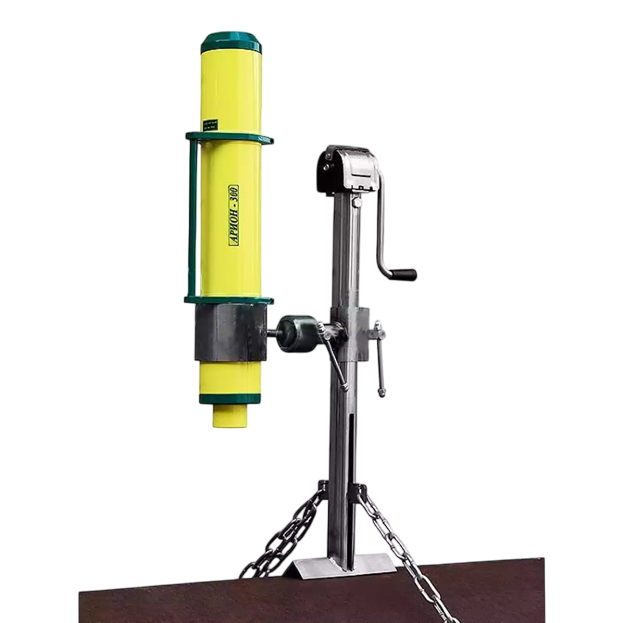

Рентгеновский блок закрепляется в хомуте. Если его диаметр меньше 80 мм, для уплотнения крепления нужно использовать прокладки из резины различной толщины, которые входят в базовый комплект ШРТ-1/80, согласно инструкции по эксплуатации.
Фокусное расстояние рентгеновской съемки регулируется передвижением муфты по стойке. Шаровый механизм позволяет изменять положение излучателя в пространстве для точного позиционирования
После проведения радиографического контроля выбранной области конструкция перемещается к следующей вручную.
Компактный размер штатива в сложенном виде (552 мм), сумка для переноски в базовом комплекте, а также небольшой вес (6,3 кг), делают удобными его транспортировку и хранение. Небольшой вес также облегчает работу со штативом при проведении рентгенографической съемки.
