Тележка-штатив XRS-3T2MR предназначена для позиционирования рентгеновских генераторов, таких как Eresco, РПД, Site-X, Isovolt, Baltospot, при проведении радиографического контроля сварных соединений труб и других конструкций, а также изделий из металла, в лабораторных и производственных условиях.
Конструктивно тележка-штатив оборудована:
– разновеликими колесами с тормозной системой (задние – большие диаметром 200 мм, передние – поворотные диаметром 75 мм),
– ручкой для перемещения тележки,

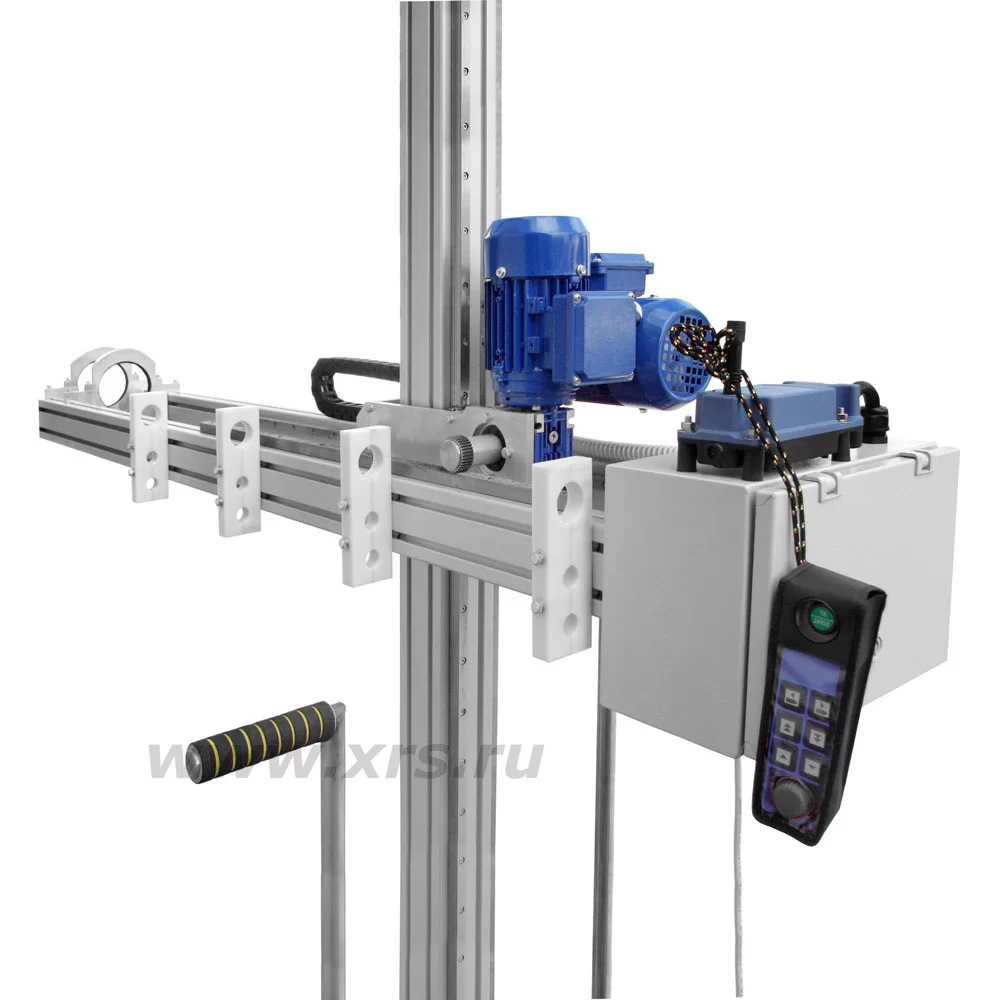

– выдвижной стрелой, на которой с помощью кольцевых креплений размещается излучатель,
– а также механизмами управления движением стрелы и регулировки положения рентгеновского блока.
Передвижение тележки к объекту неразрушающего контроля осуществляется оператором вручную с помощью ручки.

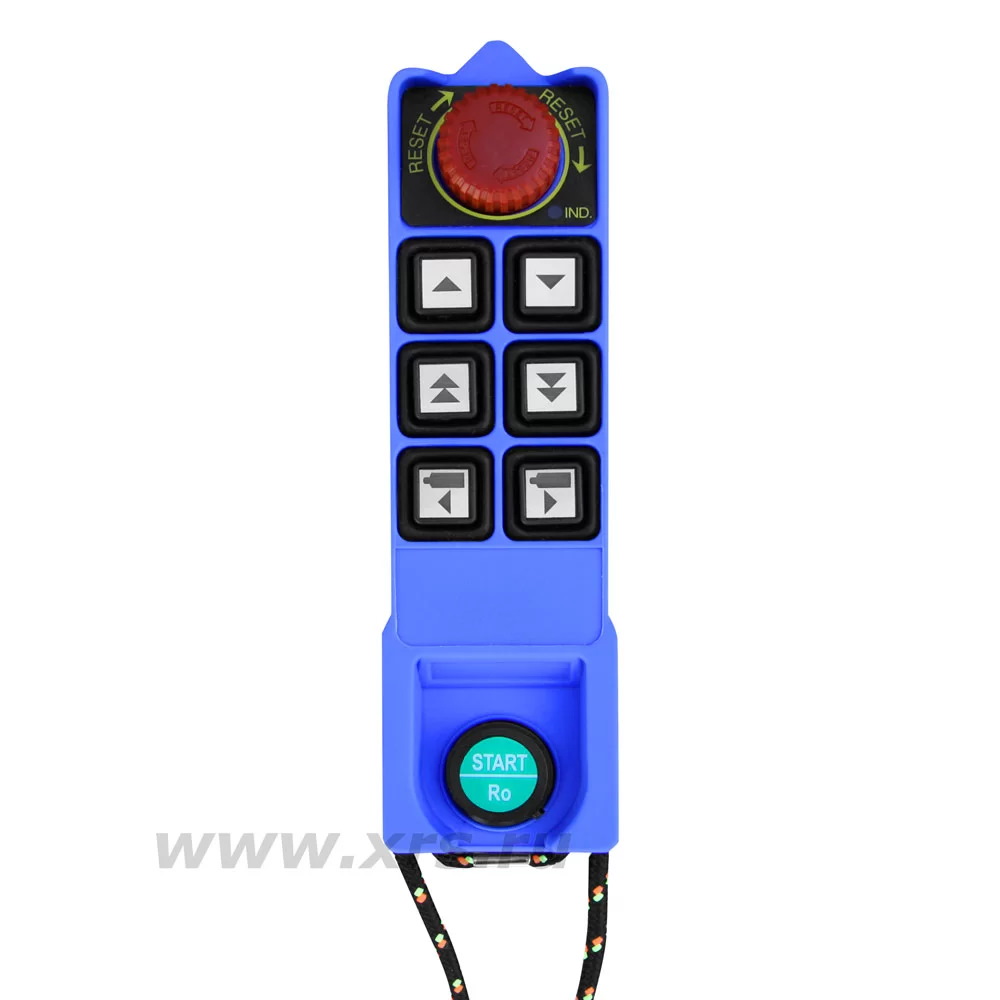

Управление положением излучателя производится дистанционно с пульта.

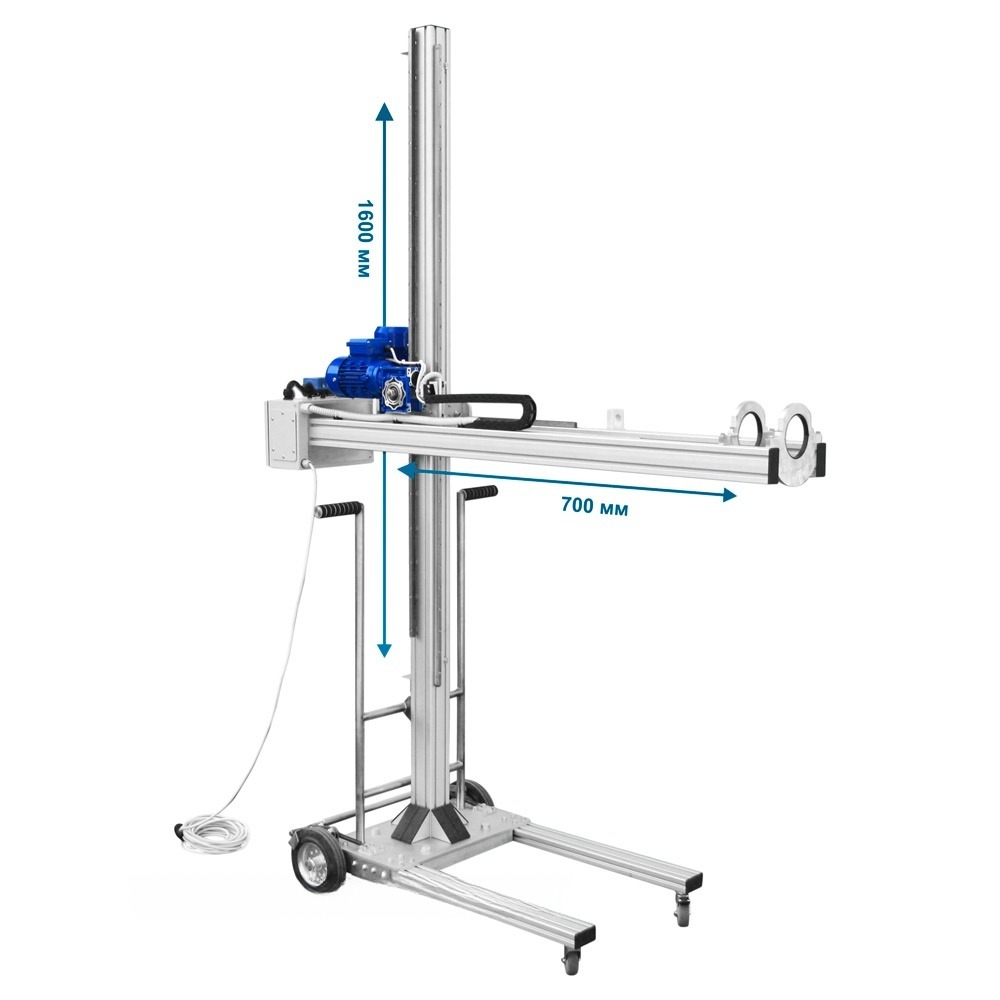

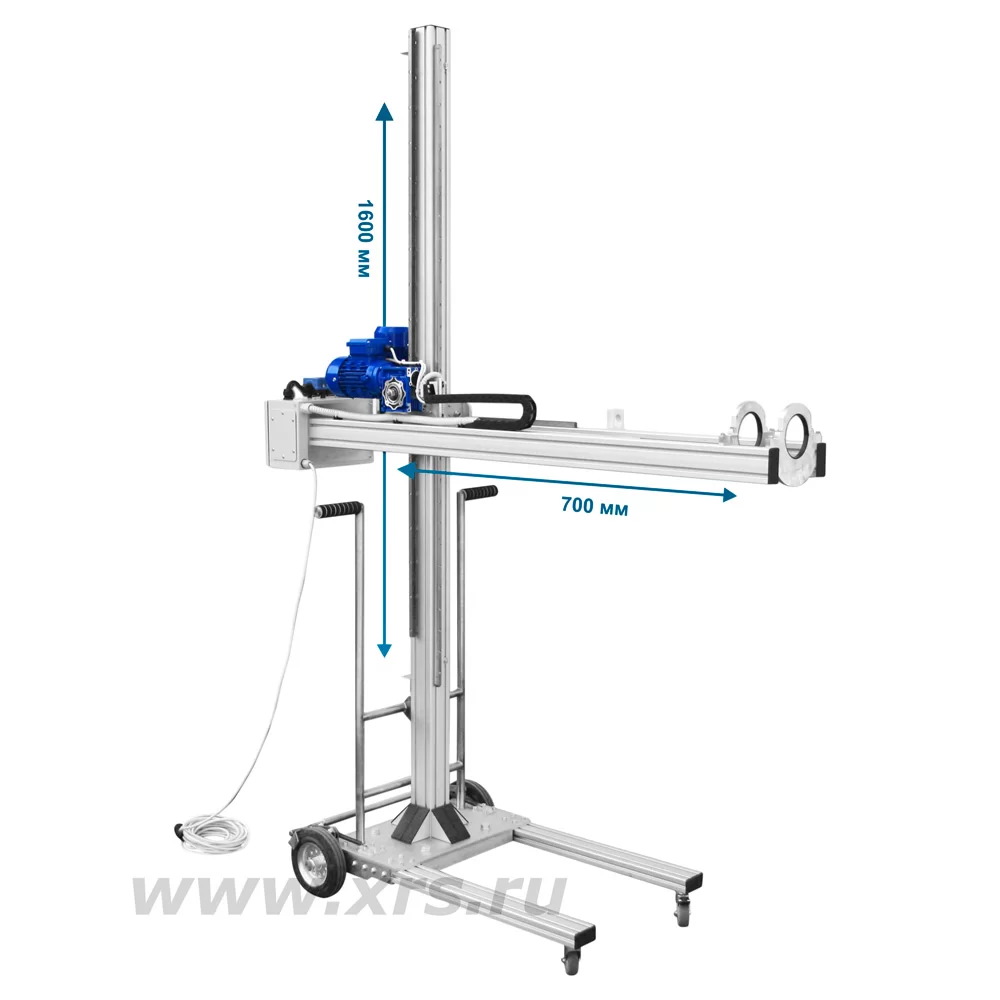

Стрела XRS-3T2MR с помощью моторов-редукторов может перемещаться:
– по вертикали: высота центра оси излучения трубки рентгеновского аппарата при этом варьируется от 700 до 2300 мм.
– по горизонтали: на расстояние до 700 мм.
Грузоподъемность XRS-3T2MR – 65 кг, диапазон рабочих температур от -20 ºС до +50 ºС.
Электропитание – от однофазной сети переменного тока 200В/50Гц через сетевой шнур с евровилкой, который поставляется в базовом комплекте.
Устройство разработано и производится в соответствии ТУ 4276-029-96651179-2015.
В линейке производителя есть схожая модель . В этой модели управление положением стрелы тележки-штатива производится вручную. Грузоподъемность – до 120 кг
