Манипулятор XRS-3T14 с установленным на него рентгеновским аппаратом РАП-100 образуют систему для контроля специфических сварных соединений. Штатив-манипулятор XRS-3T14 изготовлен в соответствии с ТУ 26.51.66-067-96651179-2017 и предназначен для осуществления полного цикла радиографического контроля специфического сварного соединения изделия с применением рентгеновского аппарата с выносным анодом РАП-100, специальных кассет и промышленной радиографической пленки.
Установка предназначена для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями отапливаемых или охлаждаемых и вентилируемых (категория 4).
Конструкция штатива-манипулятора

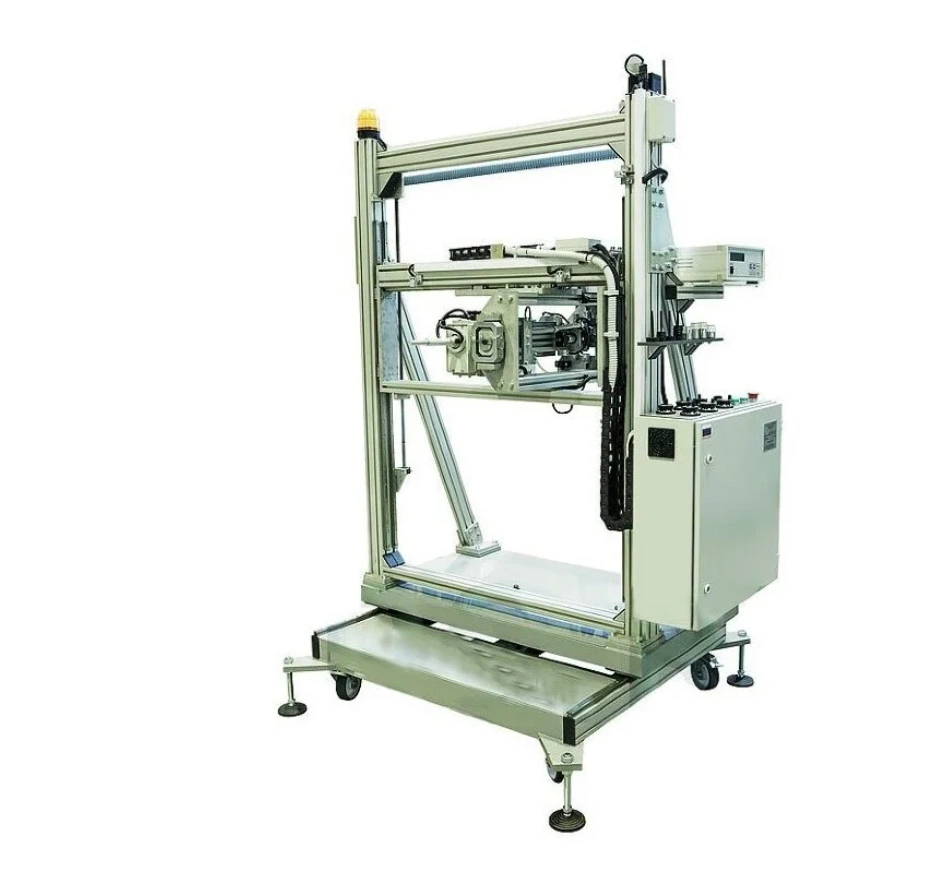

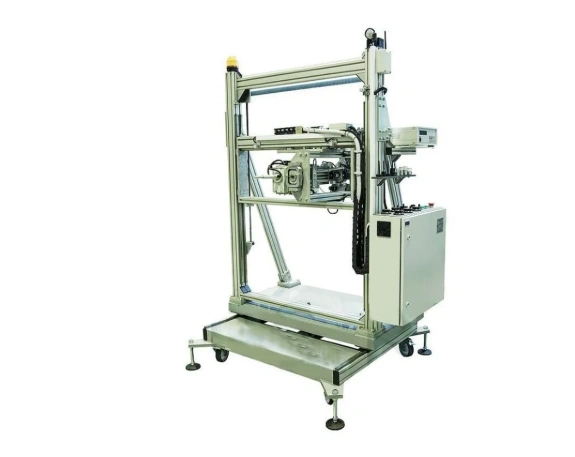

Конструктивно, XRS-3T14 представляет собой передвижной штатив с установленным на нём манипулятором для рентгеновского аппарата, имеющего микрофокусную трубку с выносным анодом. Штатив-манипулятор имеет органы управления, позволяющие изменять положение рентгеновского аппарата в горизонтальной и вертикальной плоскости, направление подачи выносного анода. Управление механическими приводами осуществляется с помощью цифрового контроллера. Установка оборудована системой высокоточного лазерного прицеливания с использованием мишеней.
Управление рентгеновским аппаратом осуществляется как кнопками на стационарном пульте управления, так и по средствам радиоканала с использованием ПДУ. Система оборудована светозвуковой сигнализацией наличия напряжения на рентгеновской трубке. Для перемещения установки предусмотрены роликовые колеса с фиксаторами. Установочные опоры предназначены для выставления установки по уровню.
| Габаритные размеры установки (Д × Ш × В), мм | 1350 × 1500 × 2100 |
| Питание, В/Вт | 220 / 1000 |
| Масса штатива-манипулятора с рентгеновским аппаратом, не более, кг |
350 кг |
