Крепежное приспособление ПАУК-Универсал разработано для позиционирования рентгеновских аппаратов «Арина», «Памир», «Пион» и других устройств схожей конструкции с торцевым выходом излучения на объектах из ферромагнитного материала при проведении неразрушающего контроля сварных соединений трубопроводов, емкостей, резервуаров и других изделий.
С помощью приспособления ПАУК-Универсал можно устанавливать моноблок рентгеновского генератора на трубопроводы и другие цилиндрические изделия диаметром от 273 мм, а также любые плоские поверхности.
Конструкция крепежного приспособления ПАУК-Универсал включает в себя держатель моноблока и четыре ножки с магнитными опорами, которые удерживают всю конструкцию на объекте рентгенографического контроля из ферромагнитного материала. Магнитная связь способна выдержать усилие на отрыв не менее 25 кг.

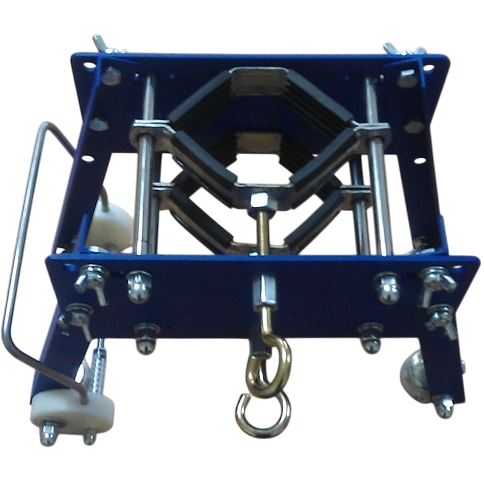

Держатель излучающей трубки представляет собой механизм захвата, состоящий из прижимных скоб с винтовыми зажимами. Диаметр держателя регулируется от 80 мм до 100 мм.

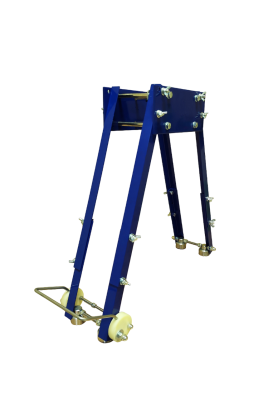

Ножки крепежного приспособления ПАУК-Универсал являются съемными. В базовый комплект поставки входит 2 комплекта ножек разной длины – основные и вспомогательные, длиной 440 мм, для крепления на цилиндрические объекты при проведении неразрушающего контроля.
Каждая магнитная опора состоит из мощного магнита Ne-Fe-B №50 толщиной 15 мм и диаметром 25 мм, заключённого в стальной корпус диаметром около 40 мм.
Магнитные опоры также являются съемными. На пару опор с одной стороны устройства установлен эксцентриковый механизм отрыва для облегчения демонтажа крепежного приспособления ПАУК-Универсал с поверхности объекта радиографического контроля.
Крепежное приспособление ПАУК-Универсал, благодаря возможности регулировать диаметр держателя моноблока, подходит для работы с широким рядом приборов, имеющих торцевой выход излучения.
Благодаря мощным магнитам и прочной конструкции, ПАУК-Универсал позволяет надежно установить рентгеновский генератор на объекте для проведения неразрушающего контроля в полевых, лабораторных и цеховых условиях.
