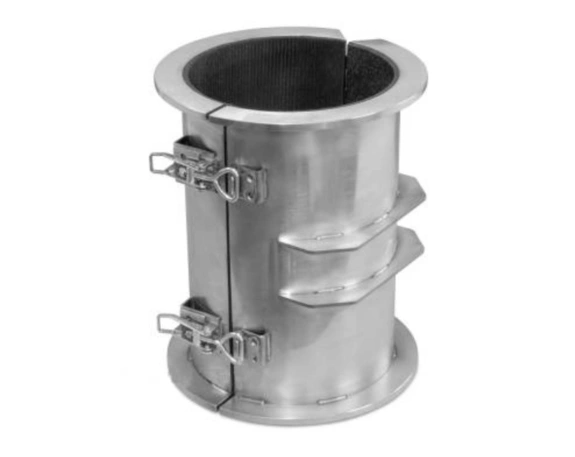

Комплект крепления рентгеновских аппаратов серии Eresco к трубе

Комплект крепления рентгеновских аппаратов серии Eresco к трубе превью 1
Комплект крепления рентгеновских аппаратов серии Eresco к трубе превью 2
Комплект крепления рентгеновских аппаратов серии Eresco к трубе превью 3
Комплект крепления рентгеновских аппаратов серии Eresco к трубе превью 4
Комплект крепления рентгеновских аппаратов серии Eresco к трубе
Гарантия: 1 год
0 (0)
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Комплект крепления предназначен для позиционирования моноблочных рентгеновских аппаратов Eresco относительно объектов контроля цилиндрической формы (труб). Изготовлен в соответствии с ТУ 26.51.66-090-96651179-2018.

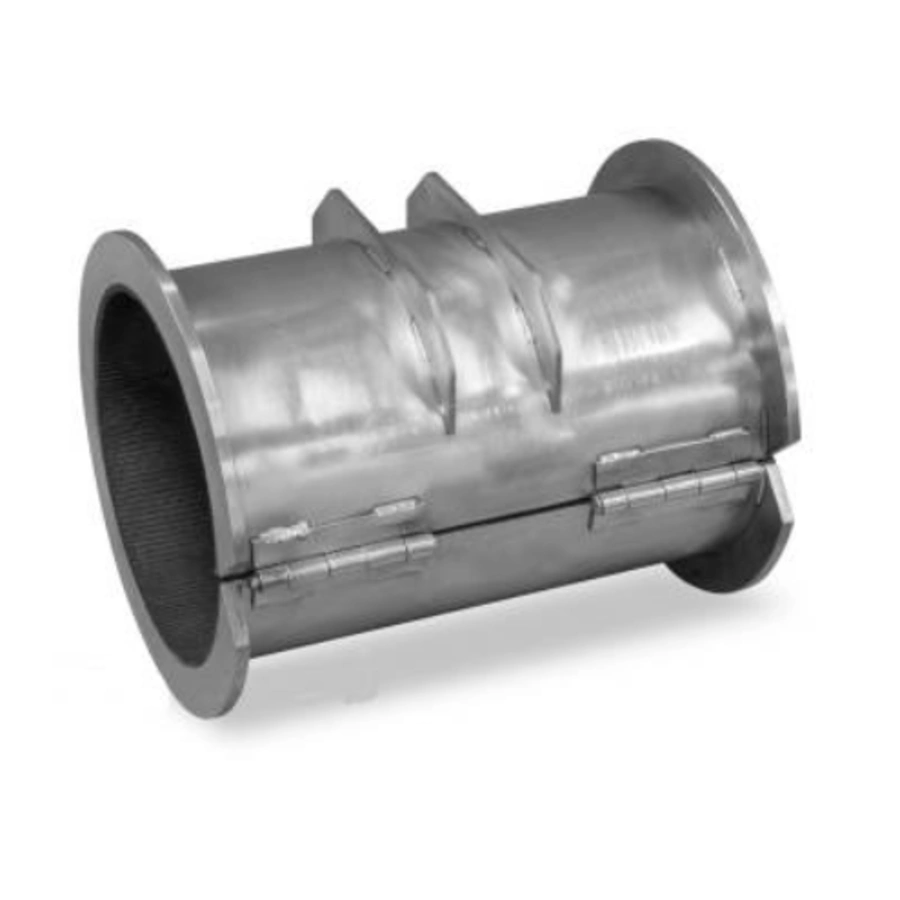

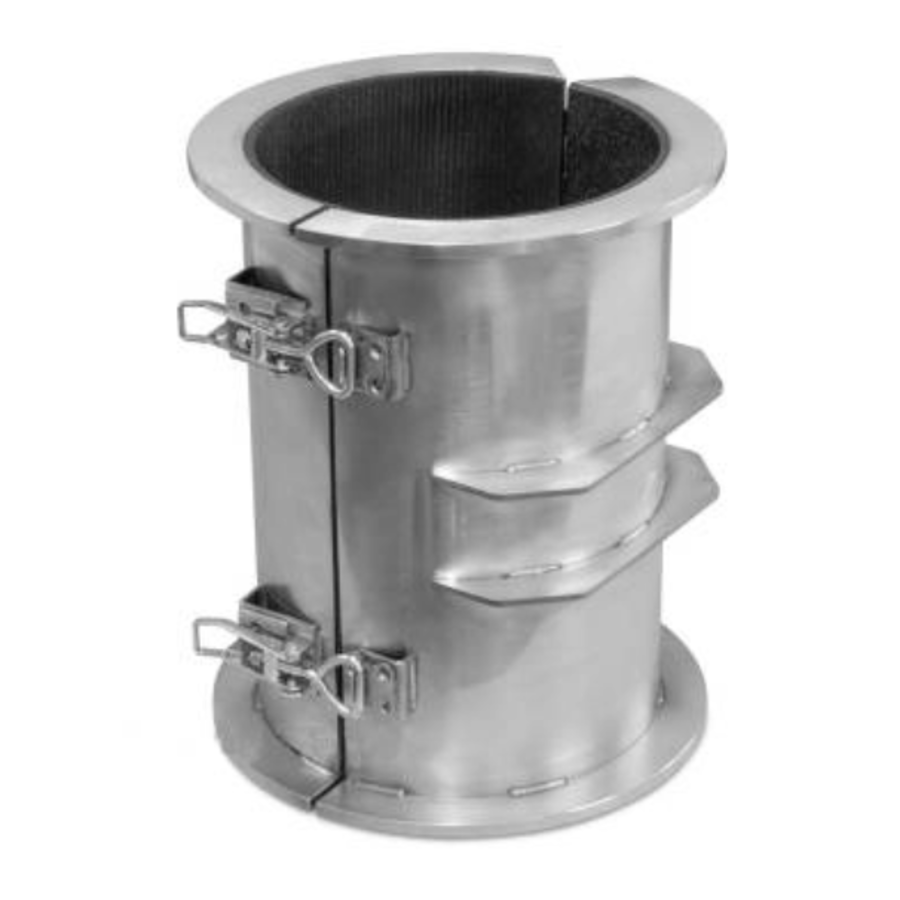

Комплект состоит из хомута, выполненного из нержавеющей стали, и ремня-стяжки с храповым механизмом. Использование комплекта позволяет предотвратить деформацию и другие повреждения корпуса рентгеновского аппарата за счет равномерного распределения нагрузки при использовании ременной стяжки с храповым механизмом.

Процесс позиционирования состоит из следующих шагов:

  • Хомут надевается на рентгеновский аппарат и закрепляется на нем с помощью регулируемых защелок.
  • Рентгеновский аппарат с надетым хомутом устанавливается на объект контроля и надежно фиксируется ременной стяжкой с храповым механизмом.

Диаметр хомута может быть разным и зависит от модели рентгеновского аппарата, с которым будет использоваться.

На рисунке ниже приведен вид комплекта, установленного на рентгеновский аппарат, и указаны его основные элементы.

Общий вид комплекта крепления, установленного на р/а Eresco

Общий вид комплекта крепления, установленного на р/а Eresco


1 — хомут крепления;
2 — ремень-стяжка с храповым механизмом;
3 — защелки.

Наименование параметра Значение
Материал хомута нержавеющая сталь
Внутренний диаметр хомута крепления, мм 201
Габаритные размеры хомута крепления (Д × ⌀), мм 254 × 248
Масса комплекта, кг, не более 6,1
Длина ремня-стяжки, м 6
Максимальный диаметр объекта контроля, м 1,6**

* Технические характеристики приведены в качестве примера и соответствуют исполнению комплекта для рентгеновского аппарата Eresco 65 MF4. У других модификаций комплекта технические характеристики могут отличаться.

** По запросу возможна поставка ремня-стяжки большей длины для установки комплекта крепления на объекты большего диаметра.
