Паук-3М/Стапель 5

Паук-3М/Стапель 5 превью 1
Паук-3М/Стапель 5 превью 2
Паук-3М/Стапель 5 превью 3
Паук-3М/Стапель 5 превью 4
Паук-3М/Стапель 5 превью 5
Бесплатная презентация на объекте клиента
Официальная гарантия
Быстрая доставка
Лучшие цены

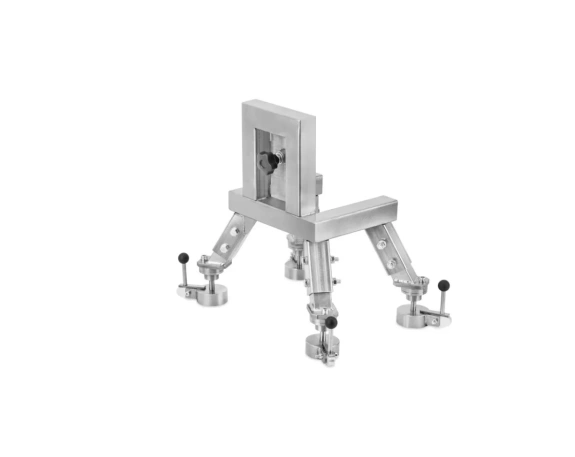

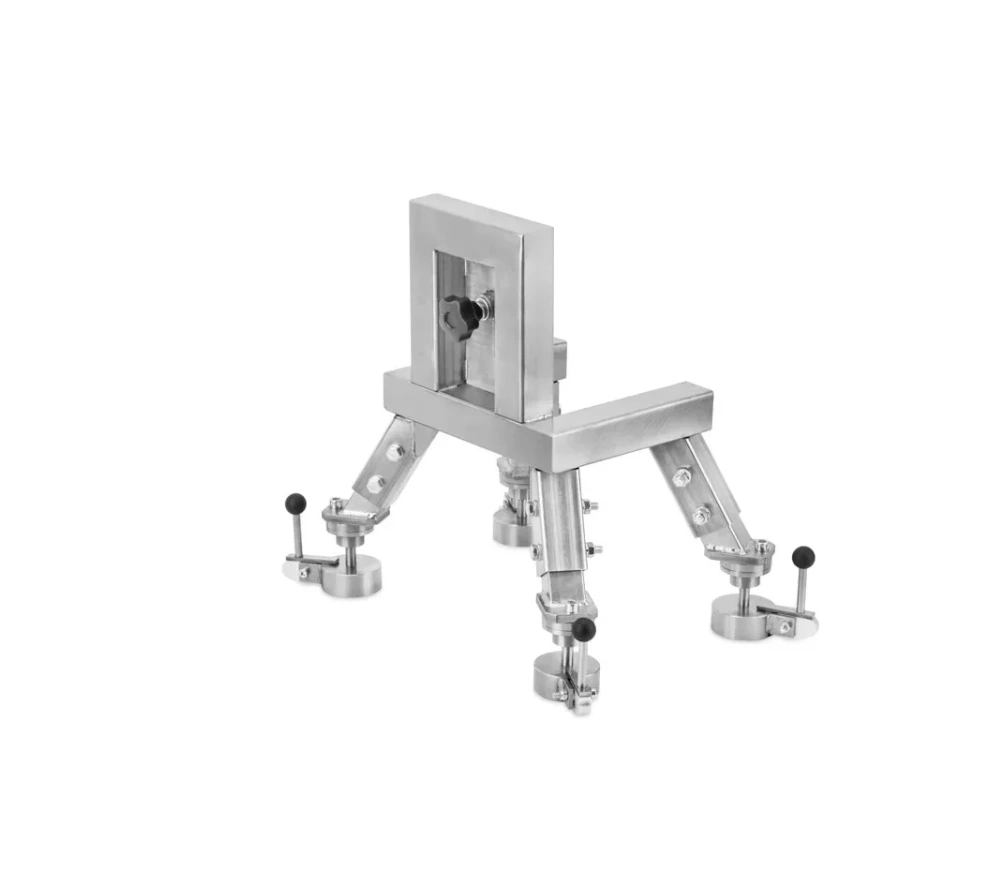

Приспособление Паук-3М/Стапель 5 предназначено для крепления гамма-дефектоскопа затворного типа «Стапель 5» на объектах контроля из ферромагнитных сталей.
Изготавливается в соответствии с ТУ 4276-020-96651179-2015.

Фиксация приспособления на объекте контроля осуществляется с помощью магнитных держателей, которые имеют регулировочный шарнирный узел с шаровой головой. Такая конструкция позволяет размещать приспособление на плоских поверхностях и на объектах цилиндрической формы диаметром от 320 мм. Для облегчения отрыва магнитных держателей от объекта контроля используется эксцентриковый механизм, который осуществляет предварительный разрыв магнитной цепи.

Для увеличения расстояния от торца дефектоскопа до объекта контроля используются удлинители ног, которые поставляются вместе с приспособлением Паук-3М/Стапель 5 и комплектом крепежа.

Наименование параметра Значение
Материал приспособления Нержавеющая сталь
Форма объекта контроля Цилиндрическая или плоская
Расстояние от торца дефектоскопа до плоского объекта контроля, мм 125
Расстояние от торца дефектоскопа до плоского объекта контроля (с удлинителями ног), мм 310
Диапазон диаметров объекта контроля (при позиционировании на объекте контроля цилиндрической формы), мм от 320
Габаритные размеры мин., мм 335 × 230 × 303
Габаритные размеры макс., мм 520 × 335 × 488
Масса приспособления без удлинителей ног, кг, не более 4,0
Масса (полный комплект), кг, не более 6,0
