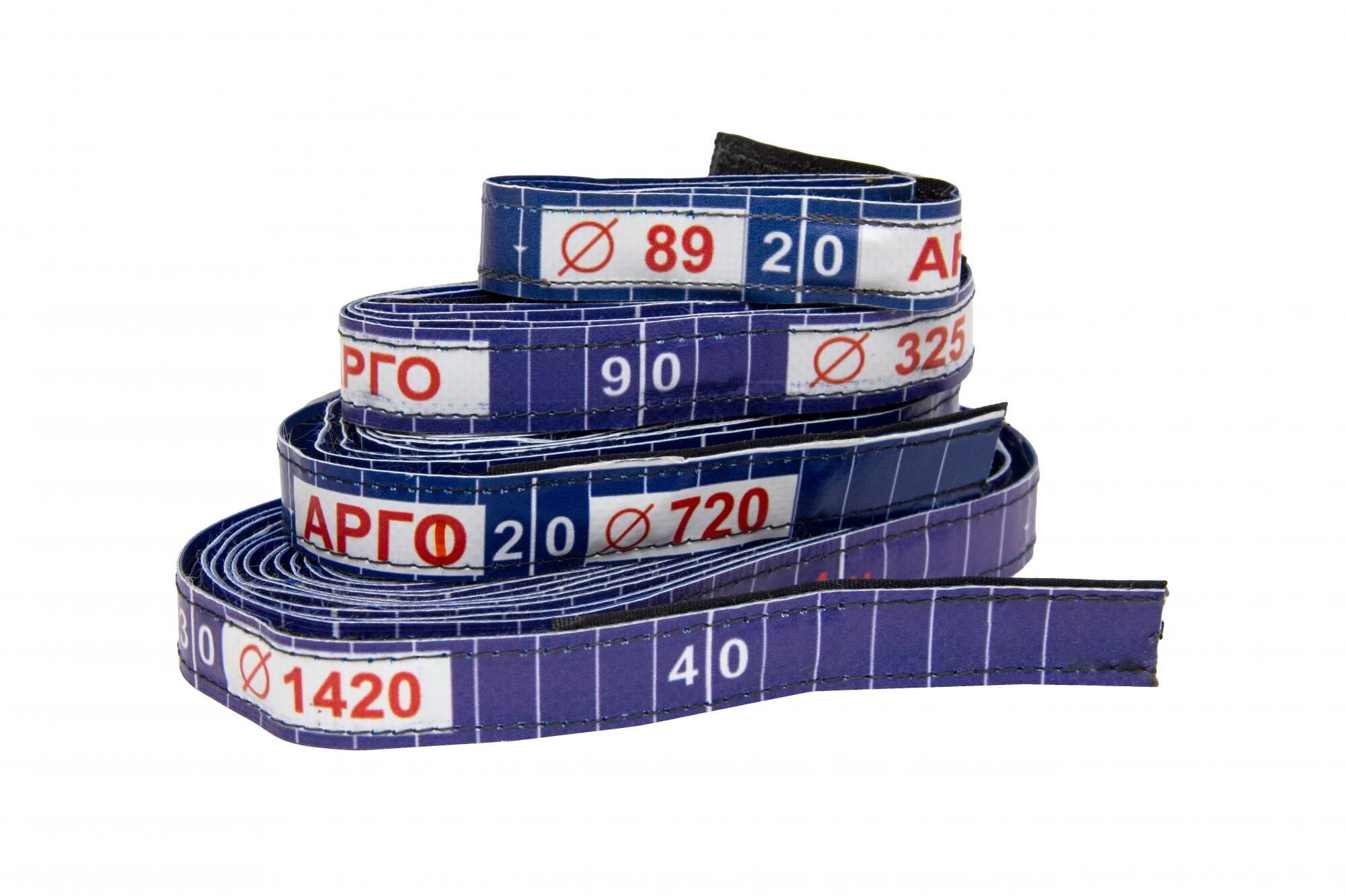

Мерительный пояс «Арго» служит точным вспомогательным инструментом при контроле сварных соединений трубопроводов, резервуаров и других протяжённых конструкций.
Его основная задача — облегчить определение координат возможных дефектов на исследуемом участке. Чёткая система меток помогает специалисту быстро ориентироваться и локализовать проблемные зоны без необходимости повторных измерений.
Нужна помощь с подбором пояса под конкретный объект? Получите консультацию у специалиста прямо сейчас!
Стандартное исполнение включает пояс с маркировкой 8×5×1,6 мм, входящий в набор № 6. Металлические полосы толщиной 1 мм размещаются с шагом 50 мм, обеспечивая удобство работы и точность позиционирования на типовых объектах. Это особенно важно при проведении рентгеновского контроля, когда важна достоверная привязка дефектов к геометрии изделия.
Для задач, где требуется высокая детализация, предусмотрены варианты пояса из комплекта № 5 с шагом меток 20 или 25 мм, а также с цифровыми обозначениями 5 или 8 мм. Такой инструмент эффективен при использовании радиографического метода, позволяя минимизировать погрешность при определении координат дефекта.
Крепление пояса осуществляется с помощью магнитов или «липучек», что обеспечивает стабильность положения даже на поверхности трубы диаметром до 508 мм. Общая длина изделия 1595 мм позволяет полностью перекрыть зону контроля, что важно при проведении радиографического контроля сварных соединений. Метки сохраняют точность по всей длине, облегчая работу специалистов и повышая надёжность результатов.
Для продления срока службы рекомендуется сворачивать и разворачивать пояс при температуре не ниже –20 °C. Это сохраняет эластичность материала и геометрию меток при длительной эксплуатации.
Производство и разработка поясов ведётся в соответствии с ГОСТ 7512-82 и европейским стандартом EN 1435:97. Изготовление осуществляется по ТУ 4276-027-59316336-2013, что подтверждает стабильность параметров и соответствие нормативной базе. Гарантия изделия — 1 год. Поверка в комплект поставки не включена и выполняется отдельно. Срок отгрузки со склада — до 3 рабочих дней.
Мерительный пояс «Арго» идеально дополняет радиографический неразрушающий контроль, обеспечивая наглядную привязку меток и удобство расшифровки результатов. Применение пояса также повышает эффективность рентгенографического метода контроля сварных швов, позволяя уверенно фиксировать дефекты и анализировать качество сварного соединения.
