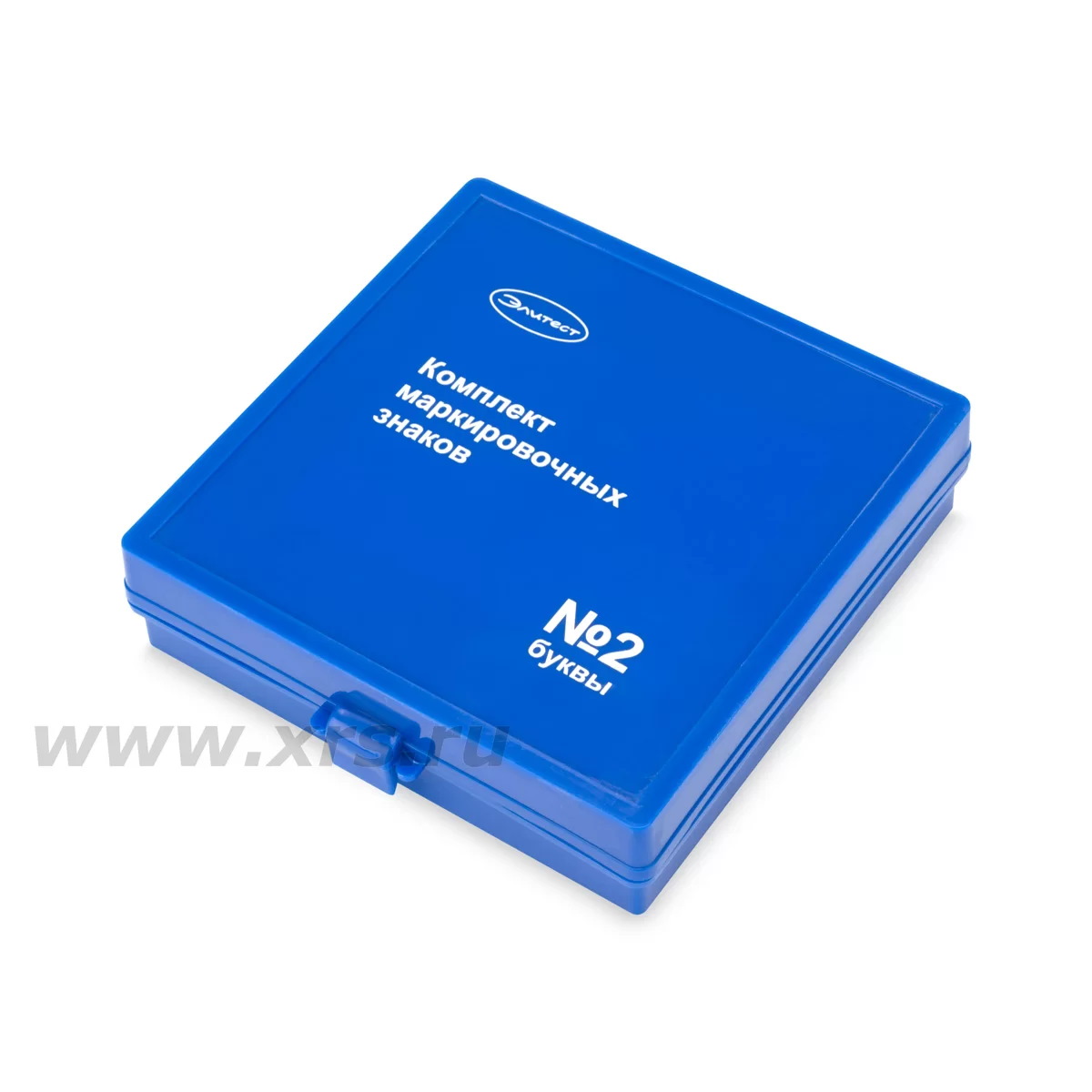

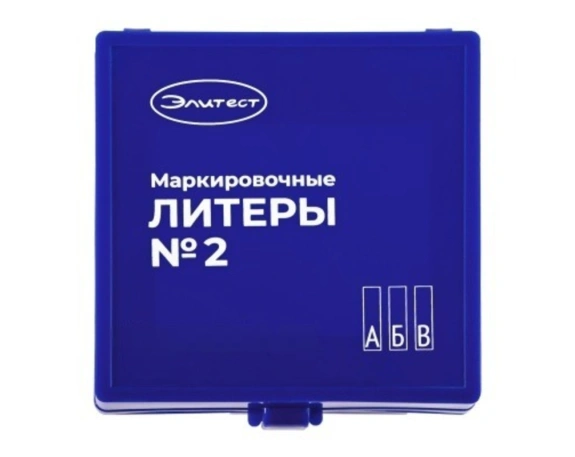

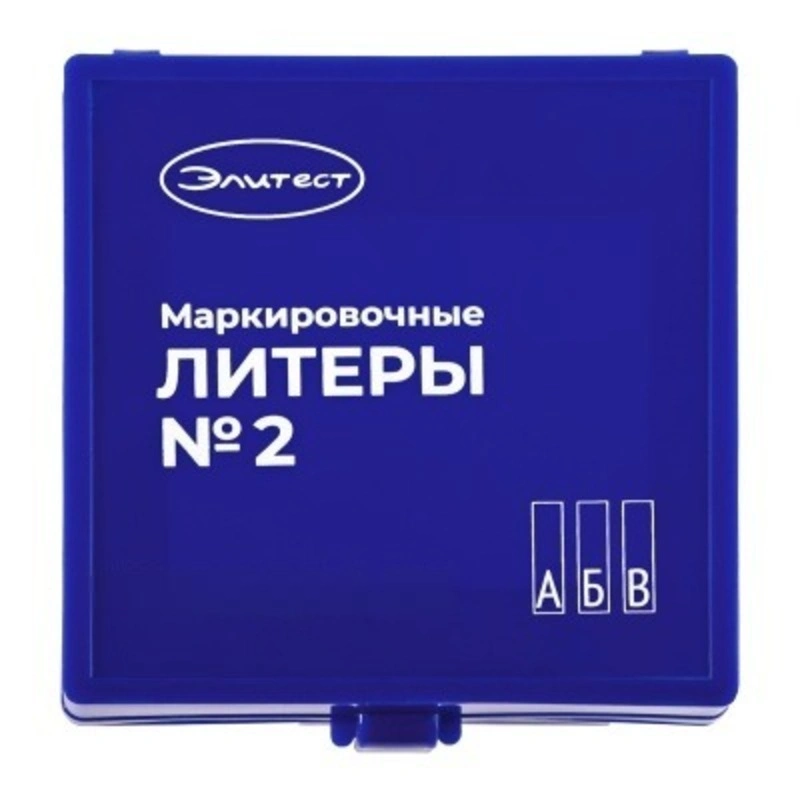

Качественная идентификация снимков — залог точности в промышленной диагностике. Набор маркировочных знаков ЭЛИТЕСТ № 2 (кириллица) разработан специально для того, чтобы рентгеновский контроль сопровождался четкой и понятной фиксацией данных непосредственно на пленке.
Комплектация и функциональные преимущества

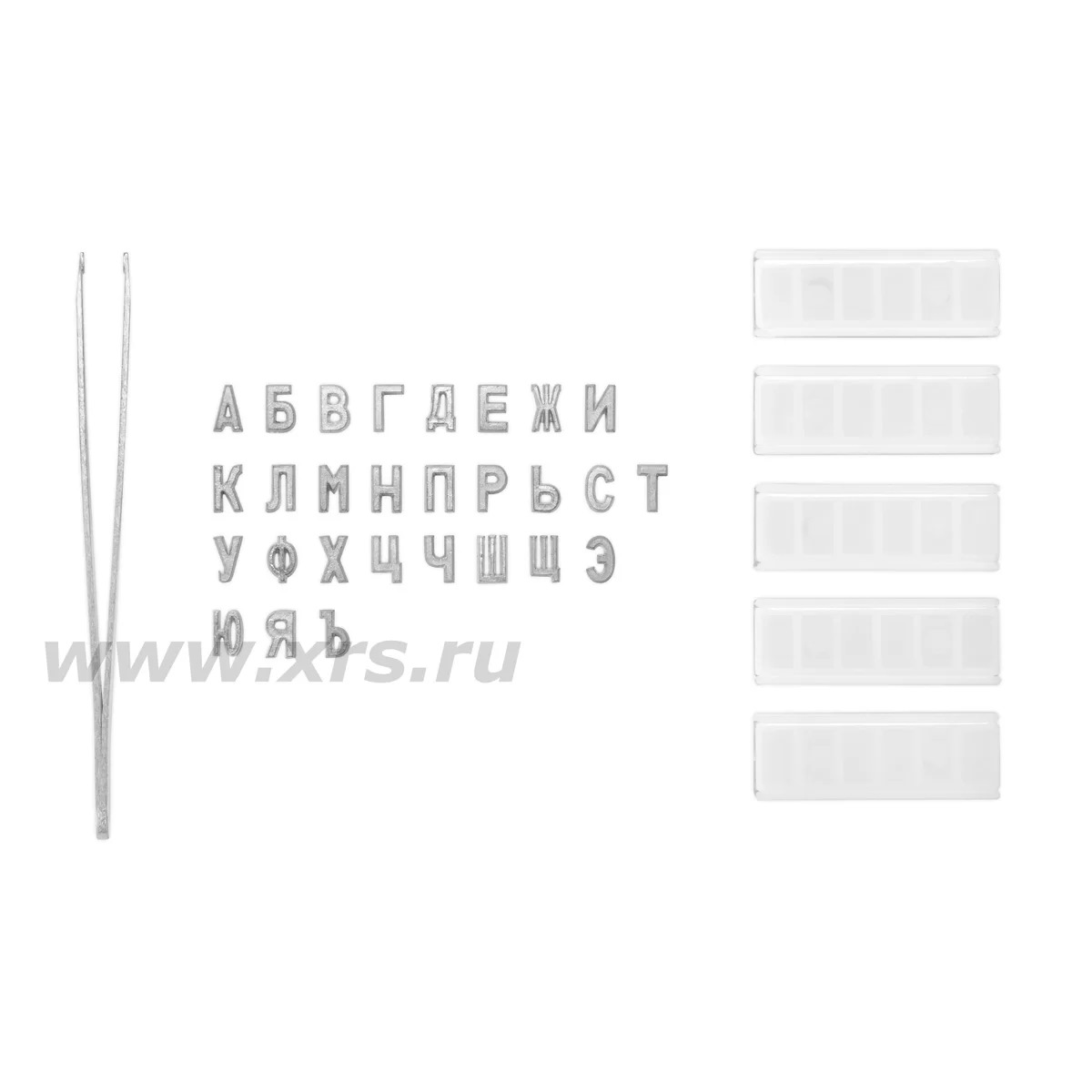

Основу комплекта составляют литеры русского алфавита, выполненные из материала с высокой поглощающей способностью. В стандартную поставку включены:
● Широкий диапазон символов: 26 видов букв от А до Я (включая Ъ) по 20 единиц каждой, что позволяет маркировать даже сложные серийные объекты.
● Специальные литеры: Буквы «Р» и «Ь» поставляются в количестве 10 штук.
● Эргономичные аксессуары: 5 специальных пеналов и профессиональный пинцет для удобной манипуляции мелкими элементами.
Каждый пенал оснащен шестью ячейками. Это дает возможность быстро набрать уникальный код изделия или номер участка длиной до 6 знаков. Благодаря продуманной конструкции, сформированный блок символов легко устанавливается в карман кассеты (например, СПРУТ СМ) или крепится прямо на объект исследования.
Хотите узнать больше о возможностях настройки под ваши задачи?
Получите персональную консультацию нашего эксперта
Технические параметры и удобство эксплуатации
Габариты знаков подобраны таким образом, чтобы обеспечить максимальную читаемость при минимальном перекрытии полезной площади кадра. Радиографический метод требует высокой четкости, которую гарантируют следующие характеристики знаков:
1. Высота 8 мм и ширина 5 мм обеспечивают отличную видимость букв даже при значительном фокусном расстоянии.
2. Толщина 1,5 мм создает необходимый контраст, позволяя символам отчетливо проступать на фоне металла.
Данные параметры делают знаки универсальными для большинства задач, где применяется радиографический контроль сварных соединений.
Правила размещения при диагностике
Для получения достоверных результатов важно соблюдать технологию позиционирования маркировки. В частности, радиографический неразрушающий контроль предполагает установку знаков на границах экспонируемых участков. Это критически важно при работе со швами, где усиление снято или отсутствует, так как символы позволяют точно определить границы наплавленного и основного металла.
При нумерации объектов маркировку следует размещать так, чтобы её проекция не перекрывала зону интереса. Грамотный рентгенографический метод контроля сварных швов исключает наложение теней от букв на изображение самого шва или околошовного пространства, что предотвращает появление ложных дефектов при расшифровке.
Компактность и продуманная система хранения в пеналах позволяют специалистам лабораторий значительно сократить время на подготовительные операции, повышая общую производительность труда.
