В процессе промышленной диагностики ключевую роль играет точность идентификации каждого снимка. Маркировочные знаки ЭЛИТЕСТ № 2 (латинский алфавит) разработаны специально для того, чтобы упростить рентгеновский контроль и обеспечить безупречную прослеживаемость результатов. Благодаря выверенным габаритам — высоте 8 \pm 0,3 мм и ширине 5 \pm 0,5 мм — символы остаются четкими и легко читаемыми на снимках любой плотности.
Преимущества и конструктивные особенности
Главное отличие набора ЭЛИТЕСТ заключается в его эргономике. Толщина знаков составляет 1,5 \pm 0,2 мм, что гарантирует оптимальную контрастность без создания лишних артефактов.

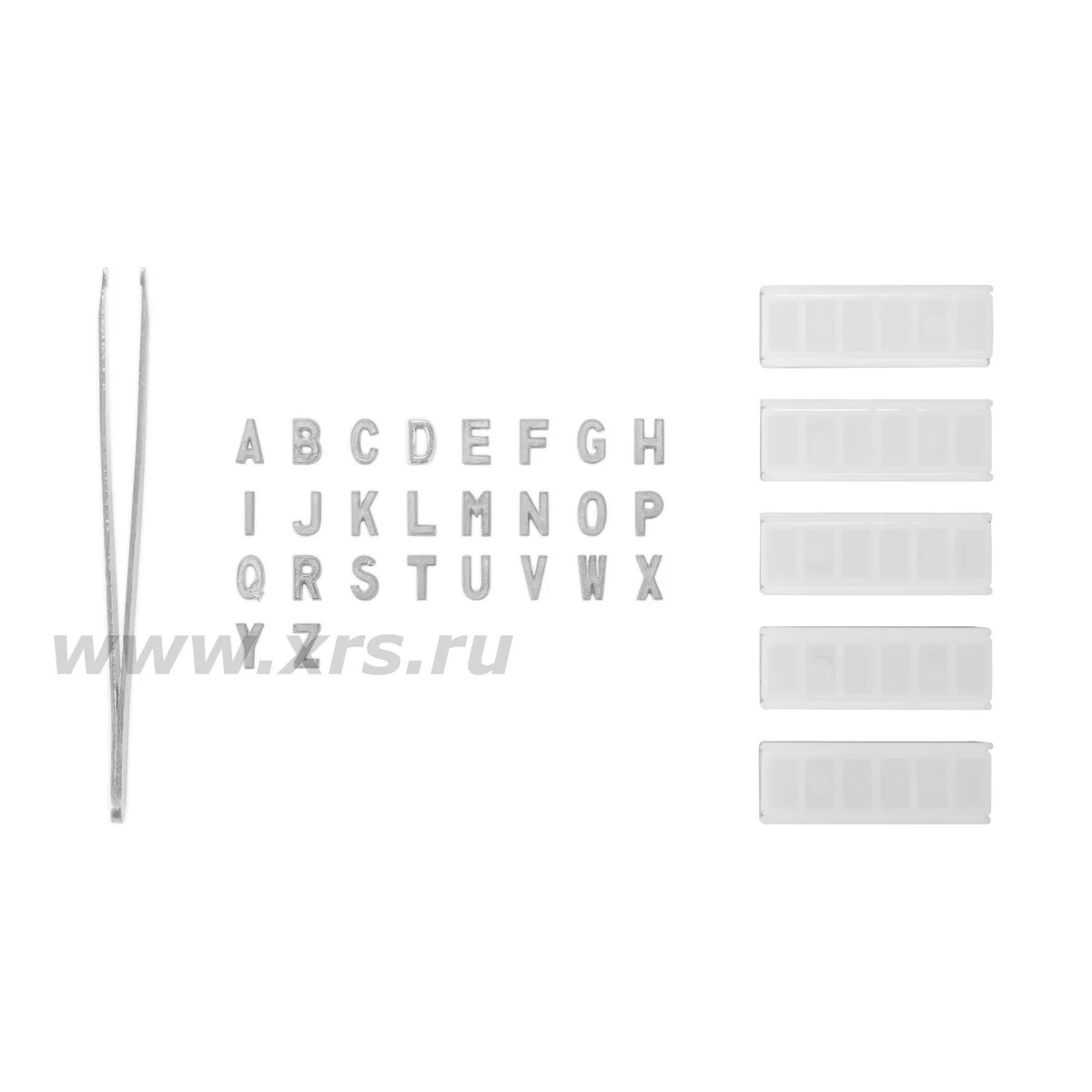

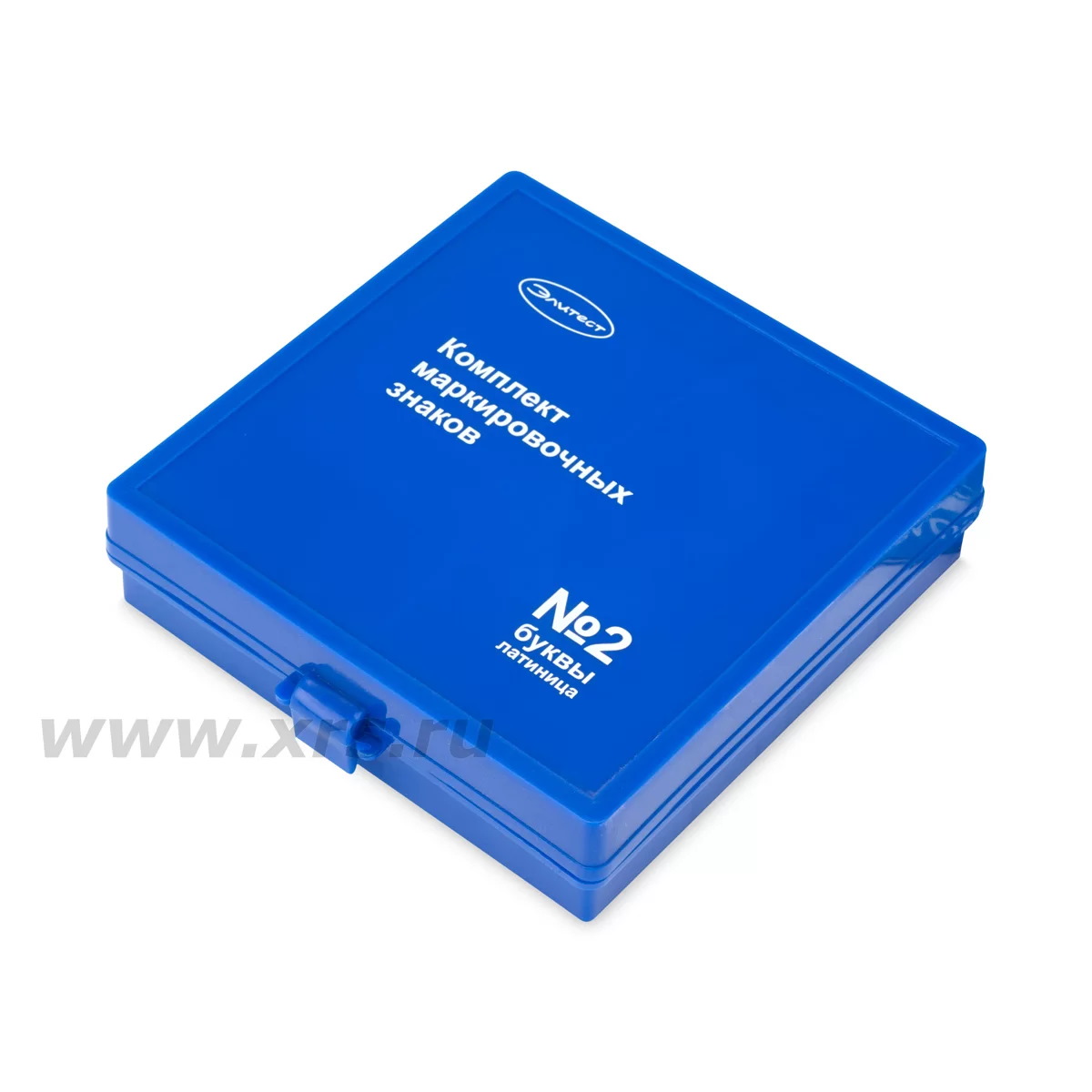

● Удобство хранения: В комплект поставки включены специальные пеналы.
● Функциональность: Каждый пенал разделен на 6 ячеек, позволяя оперативно составить нужную комбинацию символов.
● Универсальность: Компактный формат позволяет фиксировать маркировку как в кармане кассеты, так и непосредственно на объекте.
Хотите узнать больше о возможностях настройки под ваши задачи?
Получите персональную консультацию нашего эксперта
Правила установки маркировки
Когда применяется радиографический метод, крайне важно соблюдать технологию разметки. Знаки, определяющие границы участков, экспонируемых за один цикл, монтируются строго по краям размеченных зон. Если осуществляется проверка швов без усиления, маркировку ставят на границе между основным и наплавленным металлом.
При выполнении такой задачи, как радиографический контроль сварных соединений, знаки нумерации должны располагаться так, чтобы их проекция не перекрывала область интереса. Важно следить, чтобы изображения символов находились вне зоны наплавленного металла и околошовного пространства.
Практическое применение
Использование качественных расходных материалов значительно повышает достоверность экспертизы. Проводя радиографический неразрушающий контроль, специалисты ценят ЭЛИТЕСТ № 2 за долговечность и соответствие строгим отраслевым стандартам. Правильная фиксация пенала с набранным кодом изделия исключает путаницу в архивах и упрощает последующую приемку работ.
Завершая описание, стоит отметить, что грамотный рентгенографический метод контроля сварных швов невозможен без четкой системы идентификации. Комплект ЭЛИТЕСТ № 2 — это надежный инструмент в руках профессионала, обеспечивающий высокую культуру производства и точность отчетной документации.
