В процессе проведения промышленной диагностики критически важным этапом является корректная идентификация исследуемых зон. Для того чтобы рентгеновский контроль давал максимально достоверные и интерпретируемые результаты, специалисты используют специализированные наборы маркировочных знаков, таких как «ЭЛИТЕСТ № 5». Эти свинцовые символы позволяют четко привязать полученный снимок к конкретному участку конструкции.
Преимущества и конструктивные особенности знаков «ЭЛИТЕСТ № 5»
Использование данных маркираторов обусловлено их строгим соответствием геометрическим параметрам, что гарантирует высокую четкость изображения на снимке без лишних артефактов.
● Компактность и читаемость: Каждая цифра имеет высоту 5 \pm 0,3 мм, что делает её заметной, но не перекрывающей важные детали.
● Оптимальные пропорции: Ширина знака составляет 3,2 \pm 0,4 мм, обеспечивая идеальный баланс при размещении на ограниченных поверхностях.
● Проникающая способность: Толщина символа в 1 \pm 0,2 мм подобрана таким образом, чтобы создавать необходимый контраст при просвечивании.
Хотите узнать больше о возможностях настройки под ваши задачи?
Получите персональную консультацию нашего эксперта Заказать звонок
Правила размещения и логика процесса
Когда применяется радиографический метод, знаки устанавливаются на границах участков, которые подвергаются экспозиции за один цикл. Это необходимо для точного ограничения длины зоны обследования. Если диагностика проводится на соединениях со снятым усилением шва, маркировка фиксируется на стыке основного и наплавленного металлов.
При выполнении такой задачи, как радиографический контроль сварных соединений, нумерация может располагаться как на самом изделии, так и непосредственно на кассете с пленкой. Главное правило — символы не должны накладываться на центральную область исследования или околошовную зону, чтобы не препятствовать поиску скрытых дефектов.
Удобство эксплуатации: система пеналов

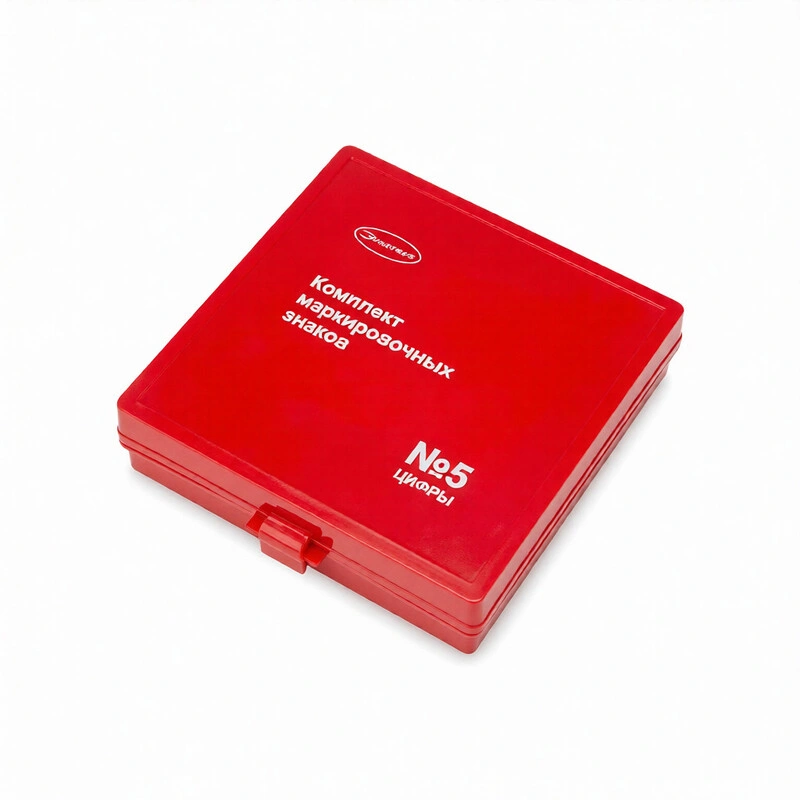

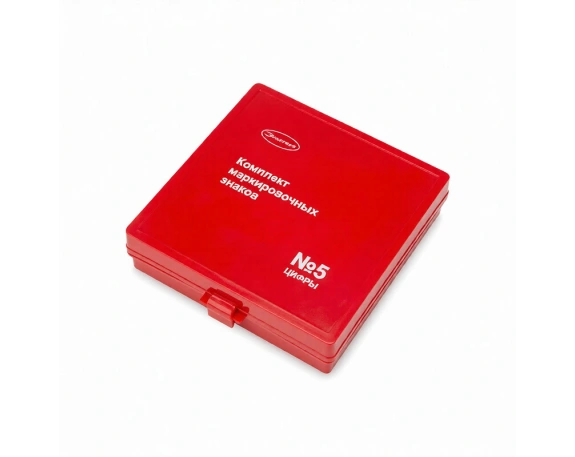

Для оптимизации рабочего процесса в комплект поставки включены специальные пеналы. Каждый из них оснащен пятью ячейками, позволяющими быстро собрать нужную комбинацию цифр в определенной последовательности. Такой подход значительно ускоряет радиографический неразрушающий контроль, позволяя оператору заранее подготовить обозначения для всех участков.
Готовый пенал с набранным кодом изделия фиксируется в кармане кассеты либо устанавливается на поверхность объекта. Это минимизирует риск потери знаков и исключает ошибки при массовой проверке стыков.
Заключение
Правильно выполненный рентгенографический метод контроля сварных швов невозможен без качественных расходных материалов. Использование сертифицированных знаков «ЭЛИТЕСТ № 5» — это залог того, что ваша документация будет соответствовать государственным стандартам, а каждый дефект будет локализован с абсолютной точностью.
