В области промышленной безопасности и оценки качества металлоконструкций особое значение имеет рентгеновский контроль. Чтобы результаты инспекции были достоверными и легко читаемыми, необходимо обеспечить четкую маркировку каждого исследуемого участка. Для этих целей применяются специализированные наборы цифр, которые позволяют безошибочно идентифицировать объект на снимке.
Преимущества и конструктивные особенности знаков ЭЛИТЕСТ № 6
Использование маркировочных знаков данной серии гарантирует высокую точность визуализации данных. Геометрические параметры символов подобраны таким образом, чтобы они оставались контрастными при любых режимах просвечивания:
● Высота знака: 8 ± 0,3 мм обеспечивает отличную читаемость даже при малом масштабе изображения.
● Ширина: 5 ± 0,5 мм позволяет компактно размещать информационные блоки.
● Толщина: 1,5 ± 0,2 мм создает необходимую плотность для формирования четкой тени на пленке.
Хотите узнать больше о возможностях настройки под ваши задачи?
Получите персональную консультацию нашего эксперта Заказать звонок
Когда проводится радиографический метод диагностики, крайне важно соблюдать технологию размещения маркировки. Знаки, определяющие границы зон, просвечиваемых за одну экспозицию, монтируются строго по краям размеченных сегментов. Если выполняется проверка стыков без усиления или со снятым валиком шва, обозначения выставляются на рубеже наплавленного и основного металла.
Правильное позиционирование — залог того, что радиографический контроль сварных соединений будет признан валидным. Нумерация должна располагаться либо на самом объекте, либо на кассете с детектором. При этом важно следить, чтобы проекция цифр не перекрывала само изображение шва или зону термического влияния, исключая появление артефактов, мешающих расшифровке.
Удобство эксплуатации и комплектация

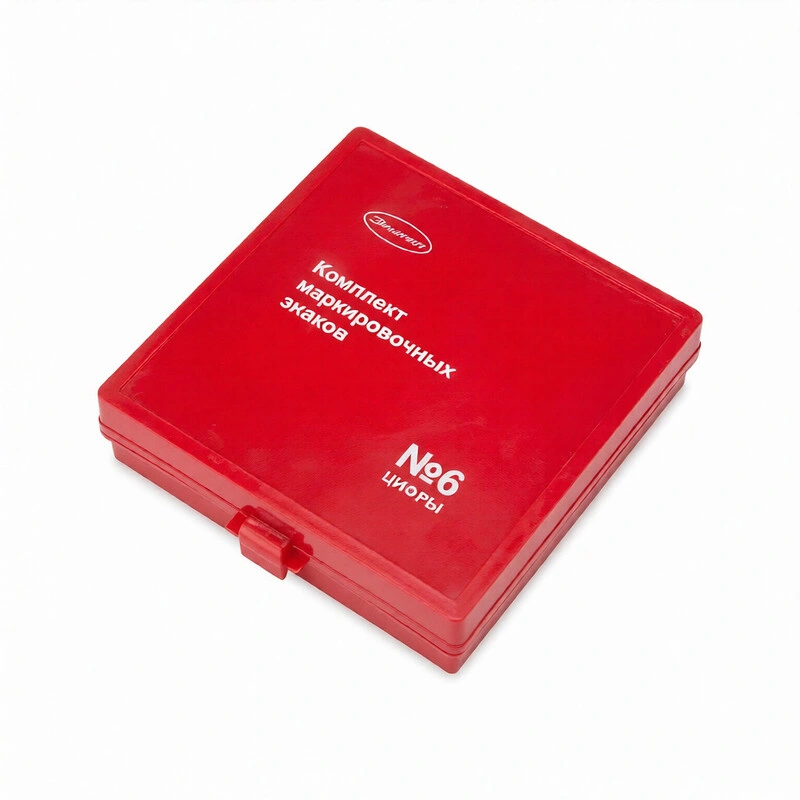

Для повышения оперативности работ в комплект поставки включены специальные пеналы. Каждый такой органайзер оснащен шестью ячейками, что позволяет быстро формировать цифровые комбинации любой сложности. Такой подход значительно упрощает радиографический неразрушающий контроль в полевых условиях, когда требуется маркировать большое количество однотипных стыков.
Сформированный в пенале идентификационный код изделия или конкретного участка надежно фиксируется в кармане кассеты. Это исключает смещение знаков в процессе работы и гарантирует, что рентгенографический метод контроля сварных швов даст документально подтвержденный и структурированный результат.
