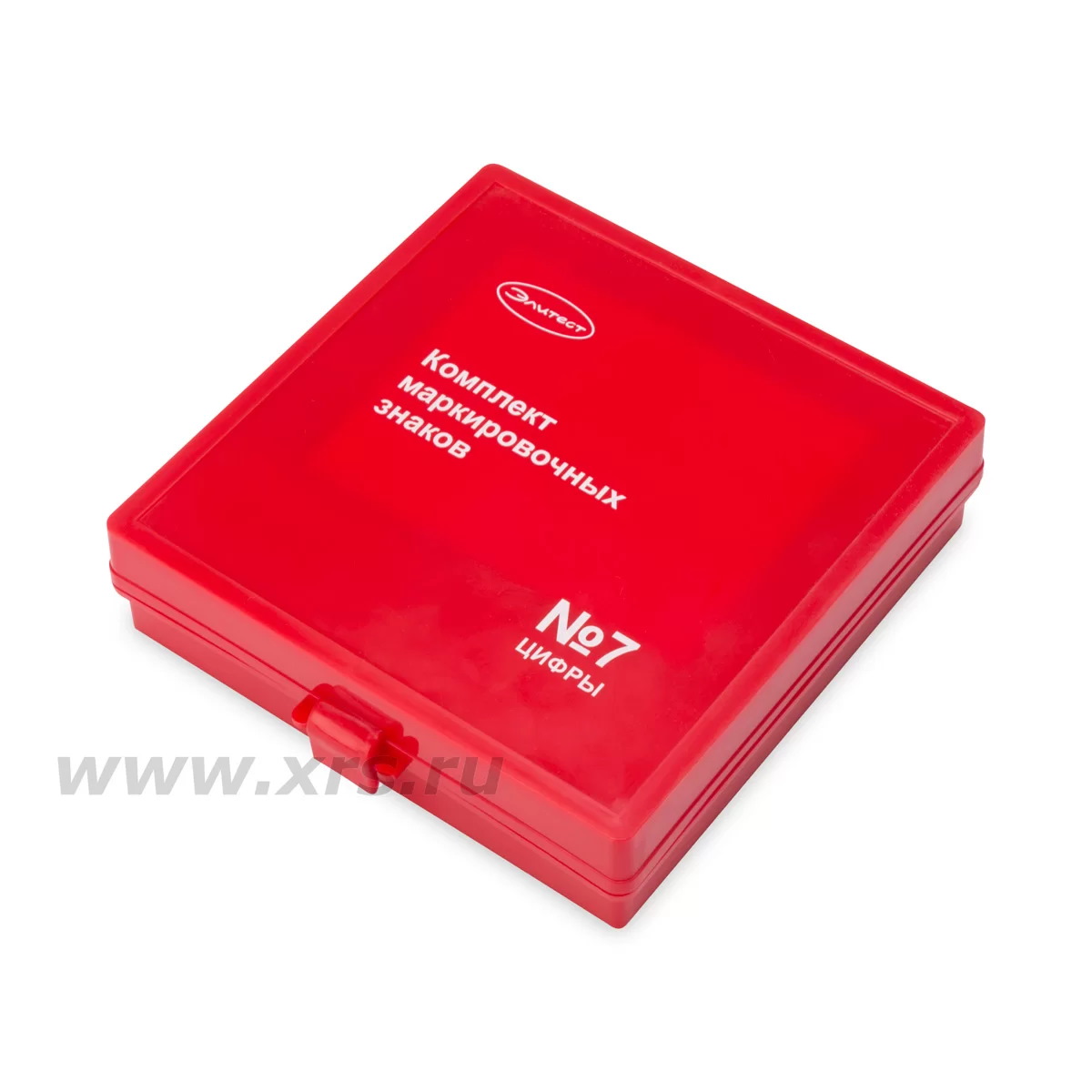

Качество расшифровки результатов в неразрушающем контроле напрямую зависит от точности идентификации каждого снимка. Комплект маркировочных знаков №7 (цифры) представляет собой незаменимый инструмент для систематизации данных при проведении полевых и лабораторных испытаний. Эти элементы позволяют четко разграничивать участки объекта, фиксировать номера швов и обеспечивать соответствие документации реальному положению дел на объекте.
Конструктивные особенности и преимущества
Главная задача маркировки — создание контрастного и читаемого оттиска на пленке. Знаки ЭЛИТЕСТ №7 изготовлены из специализированного свинцового сплава согласно ГОСТ 15843-79. Этот материал обладает высокой плотностью, что позволяет ему эффективно поглощать проникающее излучение.
Ключевые характеристики набора:

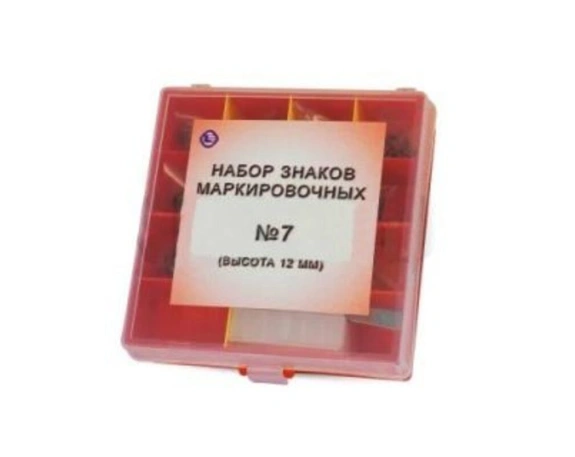

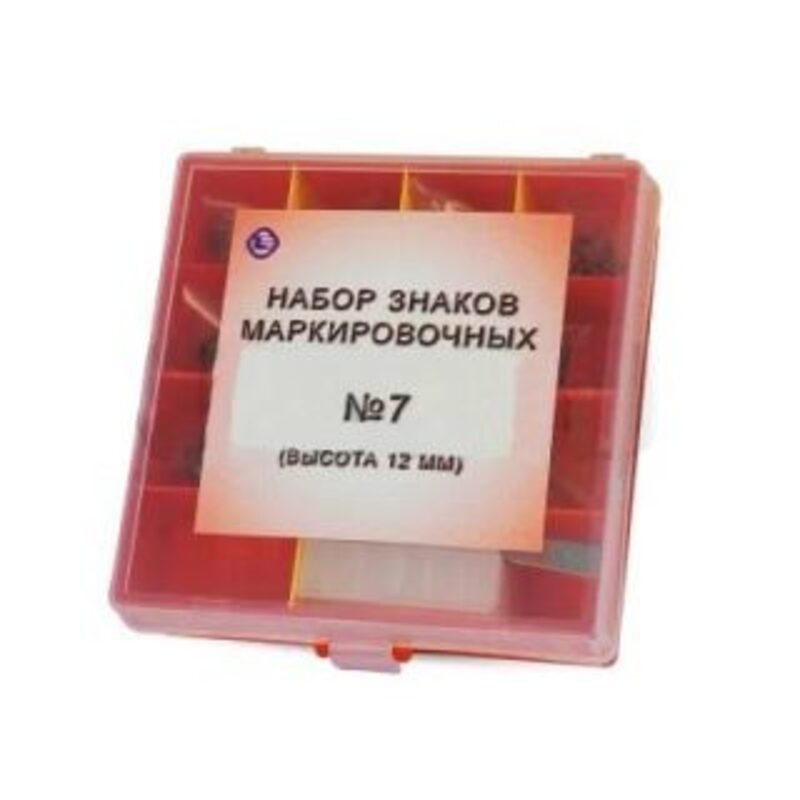

● Габариты знаков: Высота составляет 12 мм, ширина — 7,7 мм, а толщина — 2,5 мм. Такие размеры обеспечивают отличную видимость даже на крупногабаритных объектах.
● Вариативность: В отличие от более мелких серий (например, №5 или №6 с высотой 5 и 8 мм), седьмой номер гарантирует отсутствие «размытия» символов при работе с толстостенными металлоконструкциями.
● Комплектация: Набор включает цифры от 0 до 9 (по 20 штук каждого вида), а также вспомогательные символы «дефис» и «стрелка» для указания направления или границ.
Интересный факт: Использование свинцовых литер — это наиболее надежный радиографический метод привязки снимка к конкретному стыку, исключающий риск потери данных при проявке.
Практическое применение и логистика контроля
Для удобства оператора в комплект включены 5 специальных пеналов. Каждый из них оснащен 6 ячейками, что позволяет заранее подготовить цифровой код контролируемого изделия. Сформированная комбинация фиксируется в кармане кассеты или закрепляется непосредственно на поверхности металла.
Радиографический контроль сварных соединений требует строгого соблюдения правил размещения маркировки:
1. Символы устанавливаются на границах размеченных участков.
2. При работе со швами со снятым усилением знаки ставятся на стыке наплавленного и основного металла.
3. Важно следить, чтобы изображения цифр на готовом снимке не перекрывали зону термического влияния или саму линию шва.
Техническое превосходство и выбор
Если сравнивать серию №7 с более массивным комплектом №8 (высота 18 мм), то данные знаки являются «золотой серединой». Они достаточно крупны для легкого чтения, но при этом компактны для размещения на узких участках труб. Использование входящего в набор пинцета позволяет быстро и аккуратно менять символы в пеналах, не контактируя напрямую со свинцом, что повышает безопасность и скорость работы.
Такой радиографический неразрушающий контроль становится стандартом качества на объектах повышенной опасности, где важна каждая деталь. Правильная разметка — это залог того, что проверка будет принята технадзором с первого раза.
Точность в деталях
Когда выполняется рентгенографический метод контроля сварных швов, критическое значение имеет толщина знака. У серии №7 она составляет 2,5 мм, что создает плотную «тень» на снимке. Это выгодно отличает их от тонких литер (1-1,5 мм), которые могут «просвечиваться» при использовании высокоэнергетических источников.
Профессиональный рентгеновский контроль не терпит суеты, поэтому наличие достаточного количества копий (по 20 штук каждого знака) позволяет маркировать сразу несколько экспозиций, не дожидаясь освобождения литер с предыдущего захода.
Нужна помощь в подборе расходных материалов для лаборатории? Получите консультацию у наших технических специалистов прямо сейчас! Мы поможем укомплектовать ваш набор согласно специфике ваших задач.
