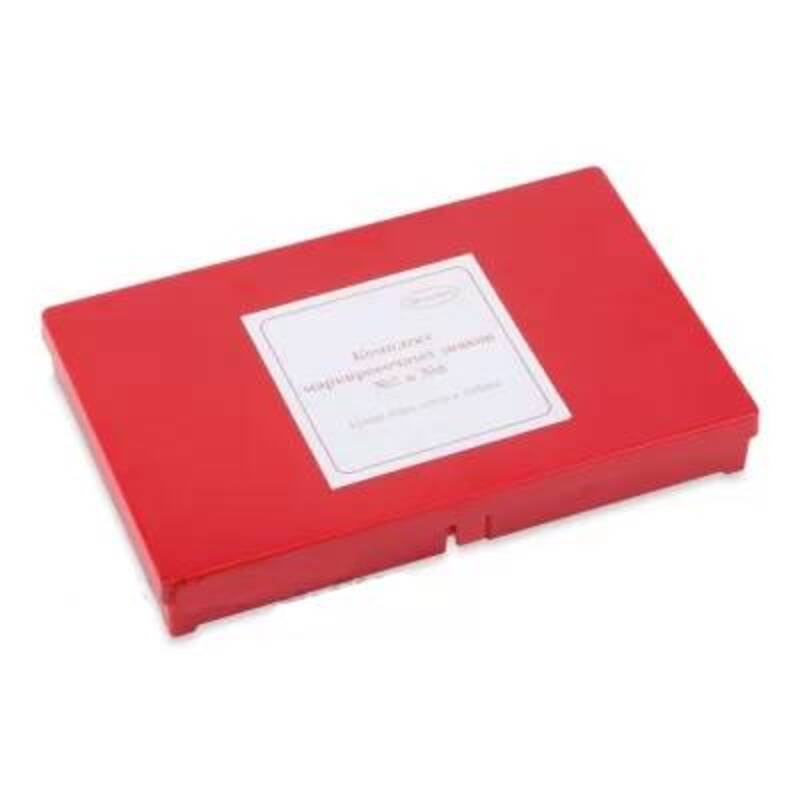

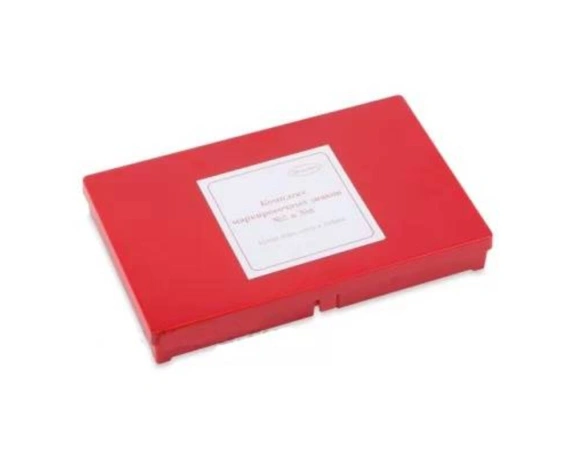

Знаки маркировочные ЭЛИТЕСТ №2+6 (буквы + цифры)

Комплект маркировочных знаков ЭЛИТЕСТ № 2+6 предназначен для разметки и обозначения радиографических снимков. Маркировочные знаки изготовлены по ТУ 4276-052-96651179-2016 в соответствии с ГОСТ 15843-79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.

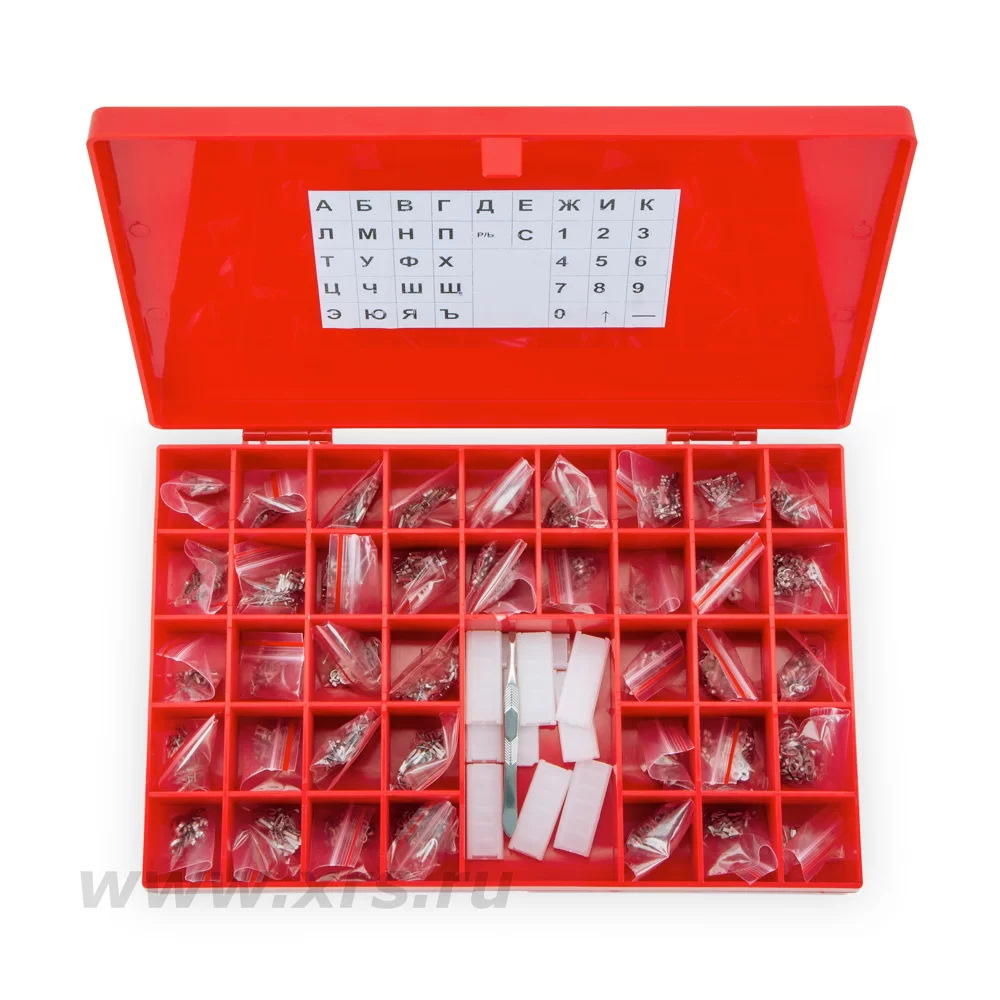

В набор маркировочных знаков ЭЛИТЕСТ № 2+6 (буквы + цифры) входят:

• 28 букв (А, Б, В, Г, Д, Е, Ж, И, К, Л, М, Н, П, Р, С, Т, У, Ф, Х, Ц, Ч, Ш, Щ, Э, Ю, Я, Ъ, Ь) — по 20 шт. каждая.

• Цифры: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 — по 30 шт. каждая.
• Символы «дефис» и «стрелка» — по 30 шт. каждый.
• Пеналы — 10 шт. Каждый пенал имеет 6 ячеек, в которые можно поместить в определенной последовательности до 6 знаков. Пенал с набранным обозначением контролируемого изделия или отдельного участка устанавливается в карман кассеты или непосредственно на изделие.
• Пинцет — 1 шт.

Параметры маркировочных знаков № 2+6: высота — 8 мм; ширина — 5 мм; толщина — 1,5 мм.

Маркировочные знаки, используемые для ограничения длины контролируемых за одну экспозицию участков сварных соединений, устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или со снятым усилением шва.

Маркировочные знаки, используемые для нумерации контролируемых участков, устанавливаются на контролируемом участке или непосредственно на кассете с пленкой так, чтобы изображения маркировочных знаков на снимках не накладывались на изображение шва и околошовной зоны.

Маркировка радиографических снимков, разметка и маркировка стыков, а также оформление результатов контроля регламентируются  ВСН 2-148-82 (Миннефтегазстрой) «Инструкция о порядке маркировки радиографических снимков».
