В области промышленной безопасности и технического надзора радиографический контроль сварных соединений требует безупречной точности не только в процессе просвечивания, но и в вопросах идентификации полученных данных. Комплект маркировочных литер ЭЛИТЕСТ № 2+6 (буквы и цифры) представляет собой надежное решение для систематизации и разметки снимков. Эти изделия незаменимы, когда необходимо четко обозначить номер шва, клеймо сварщика или дату проведения работ.
Технологические преимущества и конструктив

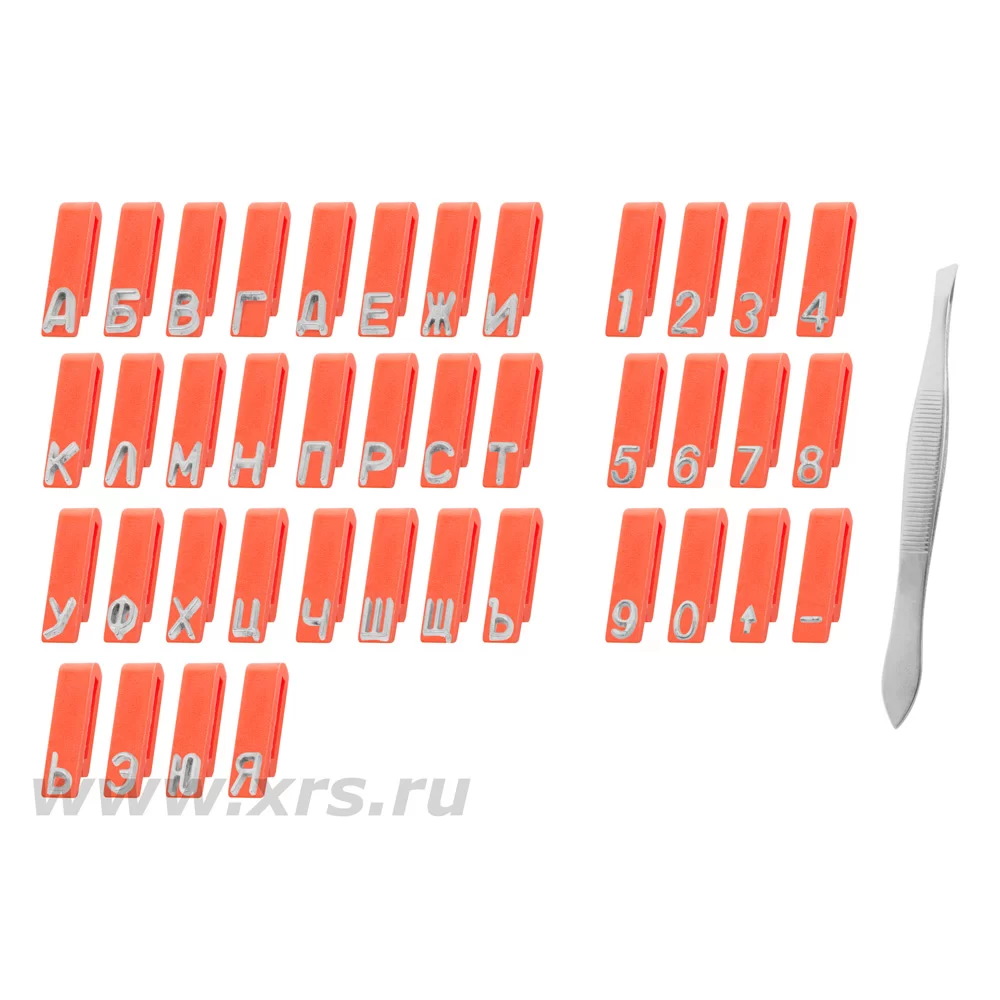

Маркировочные знаки производятся в строгом соответствии с ТУ 4276-052-96651179-2016 и требованиями ГОСТ 15843-79. Конструктивно они выполнены в виде удобных пластиковых клипс. Внутри каждой клипсы надежно закреплен символ, изготовленный из специального свинцового сплава.
Главная особенность этого материала — его высокая плотность. Благодаря ей рентгеновский контроль позволяет получить максимально контрастное и четкое изображение символов на снимке. Свинцовый сплав эффективно поглощает и ослабляет гамма-излучение, предотвращая размытие знаков даже при работе с высокоэнергетическими источниками.
Хотите подобрать оптимальное оборудование для вашей лаборатории? Получите персональную консультацию у наших экспертов!
Эксплуатационные характеристики комплекта № 2+6
Интеграция литер в рабочий процесс отличается простотой и функциональностью. Маркировка может фиксироваться как непосредственно на кассете с пленкой, так и на специальных подложках, размещаемых прямо на исследуемом объекте.
Основные параметры элементов:
● Высота знаков: Оптимальные 8 мм обеспечивают отличную читаемость без перекрытия значимых зон контроля.
● Габариты литеры: Общая высота пластикового корпуса составляет 25 мм при ширине 5 мм.
● Толщина: Слой свинца в 1,5 мм гарантирует стабильное качество отображения маркировки.

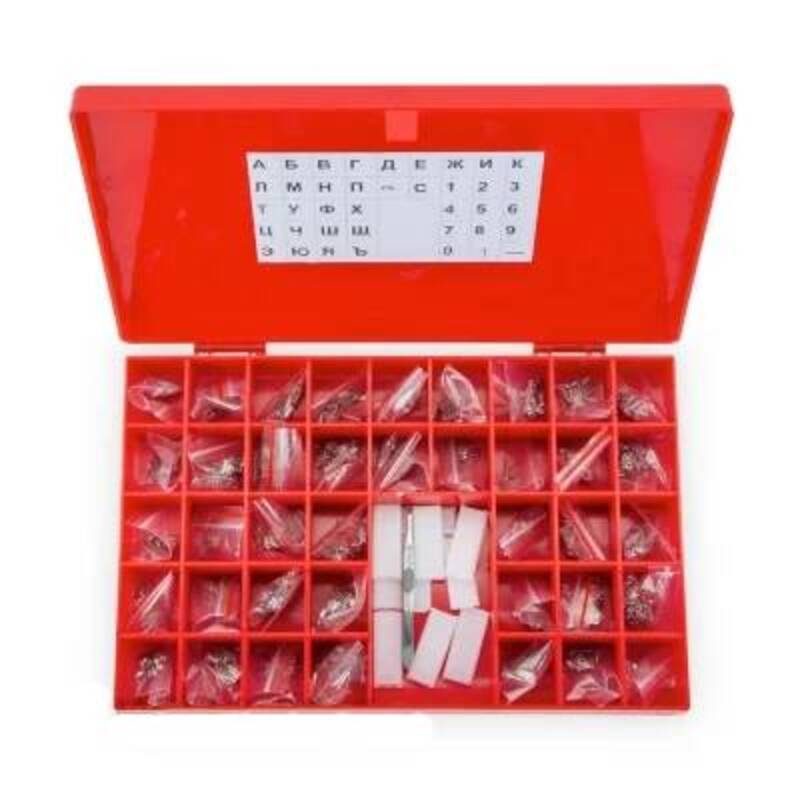

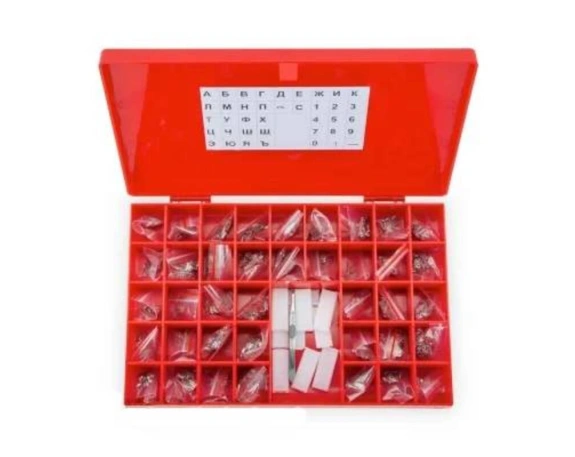

● Комплектация: Набор включает 10 копий каждой буквы (кириллица/латиница) и 15 копий цифр, что позволяет формировать сложные многосимвольные индексы.
Такой радиографический метод идентификации исключает риск путаницы в архивах и упрощает последующую расшифровку результатов. Длина маркировочной строки ограничена исключительно физическими габаритами используемой пленки, что дает специалисту полную свободу в описании участка.
Сфера применения и надежность
Профессиональный радиографический неразрушающий контроль невозможен без качественных расходных материалов. Литеры ЭЛИТЕСТ устойчивы к механическим воздействиям и рассчитаны на длительный срок службы в полевых и цеховых условиях. Применение данных аксессуаров значительно повышает культуру производства и стандартизацию отчетности.
Если вашей задачей является высокоточный рентгенографический метод контроля сварных швов, использование специализированных свинцовых знаков станет залогом прохождения любой проверки со стороны технадзора.
